Shader Graph覚書 〜Spriteのアウトラインを描く〜
Shader Graphでアウトラインを描きたかった話
Shader Graphとは
ノンコードでシェーダーを作れるUnityの機能
画像の変形や描画、エフェクトの付け足しとかできるので、グラフィックをあれこれ準備する手間が省ける
楽しい
アウトラインをつけたかった

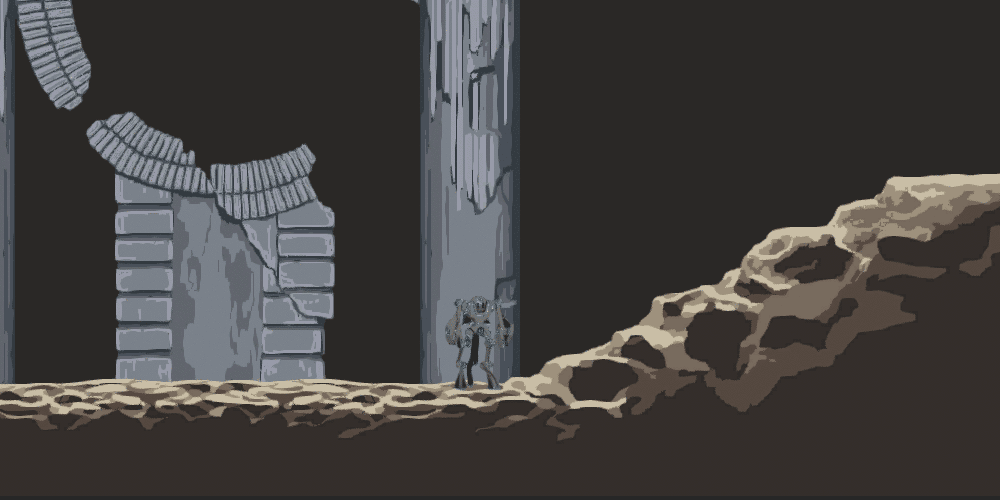

ゲーム制作中、背景とキャラクターがどちらも黒っぽくなって見分けづらくなった
![](https://assets.st-note.com/img/1712735401916-jb4h4ofMvK.png?width=1200)
画像を修正するより、シェーダーでアウトラインをつければ楽では?
(悪戦苦闘)
まだ勉強中だったから…
それでもなんとか形にはなった
公式のありがたい動画
Unity Japanが4月3日にショート動画で教えてくれた
(制作したゲームは4月1日公開)
あと1ヶ月早く教えてくれれば…!!あんな苦労しなかったのに…!!!!
二番煎じにはなるが作り方はメモしておく…
Shader Graphでアウトラインを描く
ノードの全体像
元の画像の不透明度を参照して、上下左右にずらして一回り大きくし、元の画像を合成する、といった手順
(自力で最初に作ったシェーダーとは違うけど、上記の解説動画がスマートだから参考にして作り直した)
(パクリって言わないで)
![](https://assets.st-note.com/img/1712841389504-RIDCHXVPEG.png?width=1200)

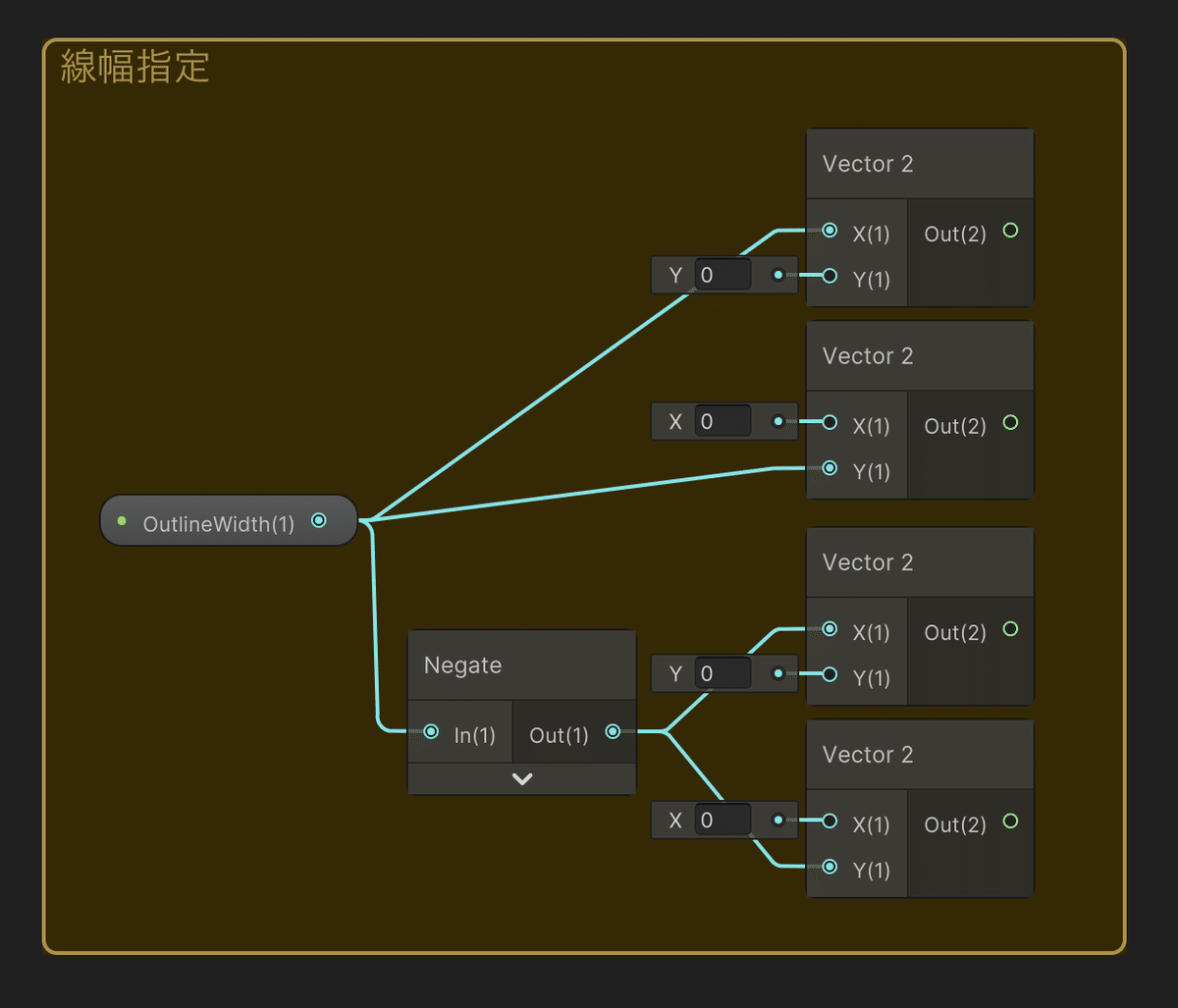

線幅指定用の座標を作る
まずは画像をずらすための座標を設定する
Float変数『OutlineWidth』を設定
後で線幅を調整しやすいように変数にしておくといい
横幅と縦幅で分けても良い
特に縦長、横長の画像だと分けないとバランスが崩れる
Vector2ノードに繋いで(OutlineWidth, 0)と(0, OutlineWidth)の座標を作成
右側と上側にずらす座標
OutlineWidthをNegateノードに繋いで負数にし、同様に座標を作成する
左側と下側にずらす座標
![](https://assets.st-note.com/img/1712838232550-0nBXWQq5Ei.png?width=1200)
座標を使って画像をずらす
Tilling and OffsetノードにAddノードで各座標を加算
Texture 2D変数に『MainTex』を追加
この名前にしておくとSpriteRendererに設定されたSpriteを参照してくれる
(地味につまづいたところ)
Sample Texture 2Dノードに繋いでSpriteをずらす
![](https://assets.st-note.com/img/1712839564742-Y2L8GxEbDc.png?width=1200)
ずらした画像を合成して下地を作る
各Sample Texture 2Dノードのアルファ値をMaximumノードに繋ぐ
アルファ値の高い不透明な部分が合成されて下地になる
ドット絵など細かいアルファ値を気にしない場合はAddでもいい
FragmentノードのAlphaに繋ぐ
元の画像より一回り大きい範囲に色がつくようになる
![](https://assets.st-note.com/img/1712840306421-OKcuEugFig.png?width=1200)
下地に画像とアウトラインを合成する
下地だけだと当然、元の画像が見えないので乗っけていく
Sample Texture 2Dノードを追加し、MainTexを繋ぐ
設定されたSpriteを表示するだけのノード
Color変数『Outline Color』を設定
Materialごとに設定することになるが、Spriteの色とは独立して指定できる
Vertex Colorを使えばSprite Rendererで指定した色を参照できるが、Sprite共々色が変わるので注意
Outline ColorとSample Texture 2DノードのRGBA、アルファ値をLerpノードに繋ぐ
(Lerpの扱いが如何せんわかってない)
元の画像でアルファ値が低い=透明な部分は下地の色が、アルファ値が高い=不透明な部分は元の画像の色が適用されている
LerpノードからFragmentノードのBase Colorに繋ぐ
![](https://assets.st-note.com/img/1712841163266-Twgl61Bbpc.png?width=1200)
![](https://assets.st-note.com/img/1712842219284-Sm85Y4BWEU.png?width=1200)
アウトラインに一工夫入れる
せっかくだからエフェクト感を出したい
オーラを纏ってるみたいな

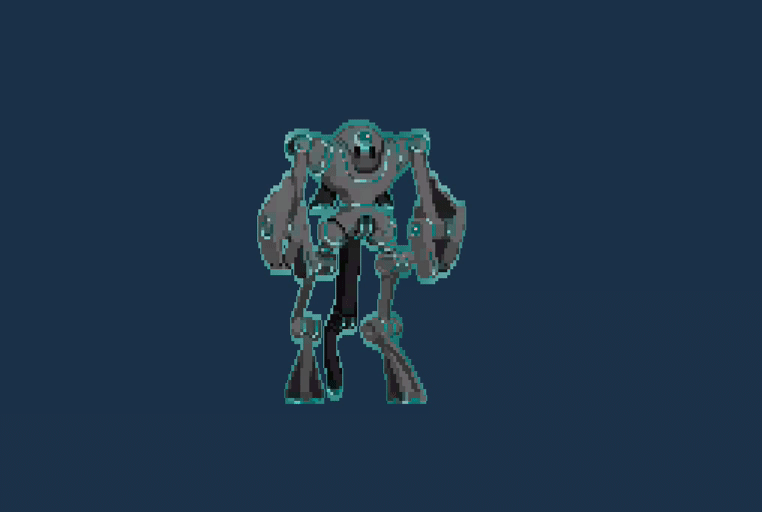

ノイズエフェクトを加える
OutlineColorを2色に増やしてGradient Noiseに色をつけてみる
ついでにTimeとTiling and OffsetでNoiseを動かす
![](https://assets.st-note.com/img/1712842860198-mArlGboXIH.png?width=1200)
![](https://assets.st-note.com/production/uploads/images/136967384/picture_pc_f49f507fd80d9089a7fe4af6e2da9b13.gif?width=1200)
アウトラインを明滅させる
下地にSine Timeを乗算して明滅させてみる
元の画像まで消えると困るので、元画像のアルファ値をMaximumで保持する
![](https://assets.st-note.com/img/1712843502853-Mjjrqni4mf.png?width=1200)
![](https://assets.st-note.com/production/uploads/images/136968889/picture_pc_2b68e5a93c9b4b86f53dbbdcae4a267e.gif?width=1200)
ポストエフェクトとかかけても面白そう
(まだ勉強中)
