NATUを作る(パート41)

HARUは失敗に終わってしまった。
だが、その悔しさをバネに、新たにNATUを作ることになった。

今回は、NATUの修正をしていきたいと思います。


作戦

不具合の原因は、おそらくVRAMは16×16なのに、描画回路が16×12だから、その部分でバグっているのだと思います。

なので、下の画像のようにすることで、描画回路を16×16に対応させたいと思います。

赤の回路を追加する

赤の回路を、既にある回路にサンドイッチさせる感じです。

それでは、早速作業開始。

制作

まずは、下の部分の描画回路をコピーし、2ブロックずらしてペーストします。

描画回路の下部

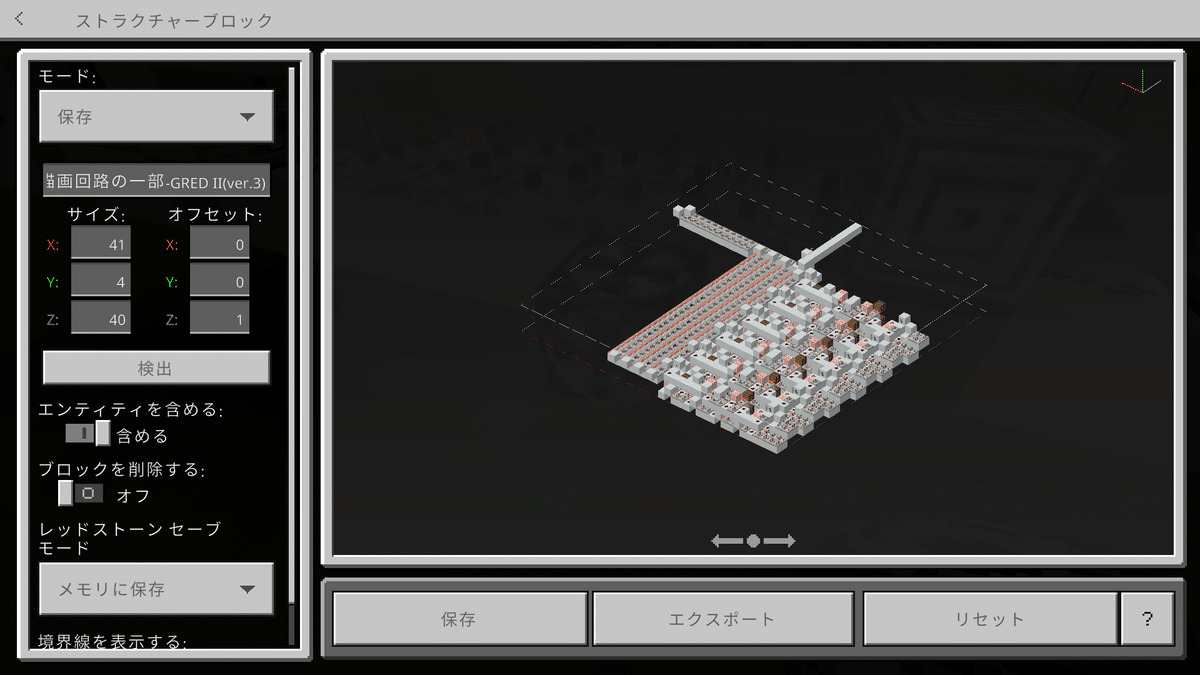

描画回路の一部-GRED II(ver.3)

それでは、ペーストします、、!


よし!これで16×16に対応できるはず!

ループ部分
16rtで一周するようになった

それでは、ついでに画像を張り付けるときに、削除するところが1つ左にずれていた問題も解決したいと思います。

実は、画像を張り付けるとき、0の所が消灯するように画像の所を0に書き換えてから、画像を張り付けています。

ですが、遅延がずれていて、1つ左を削除してしまう不具合がありました。

なので、今から修正していきたいと思います。


よし!これでOKなはず!

描画回路とVRAM

それでは、実際に動かしてみたいと思います。

その前に、VRAMを停止させたら、自動的にVRAMをリセットできるようにする配線を繋げました。

制作中…

それでは、実際に動かしてみたいと、、

その前に、ディスプレイを16×16に作り直す必要があるため、改造していきます。

ディスプレイ-NATU(ver.2)


改造が終わって、16×16にできました!

ディスプレイ

それでは、動かしてみたいと思います。


どうやら、VROMと描画回路のデータのタイミングがずれているみたいです。

描画回路

遅延を減らすことはできないので、増やしてタイミングを合わせました。

遅延が増やされた配線

すると、、、



ディスプレイに0が表示されました!

0が表示されている

でも、位置がおかしいので、そこの遅延も調整していきます。


うーん、、なかなか遅延が合わない、、、

形が崩れた0

お!!ついに原点に来ました!

(0,0に表示された0)

それでは、X座標を一つ右に移動させてみたいと思います、、

あれ?なぜか同じところに表示されています。

なぜか動かない0

それでは、さらにもう一つ右を指定してみたいと思います。

お!!
移動しました!!

(2,0)に描画された0

では、さらにもう一つ右を指定したいと思います。

あれ、動かない、、
1ピクセル単位の移動は無理なのでしょうか、、
出来るように設計したはずなのに、、、

なぜか動かない0

そ、それでは、1つ上を指定してみたいと思います。

いけました!!

(3,1)のはずが、(2,1)に描画されている0

なぜかX方向は1ピクセル単位の移動が出来ませんが、Y方向は1ピクセル単位の移動が出来るみたいです!

あ、わかりました。
思いっきり設計ミスしています。

修正するのは難しいです。
指定された座標か調べる回路にXORが使われているのですが、そのXORの出力が15である前提の回路になっていますが、実際はこのXORは15までしか出力できません。
つまり、信号強度が足りなく、信号が届かないのです。

問題の箇所

なので、実質的にXは2ピクセル単位でしか移動できませんし、Yは0~7までしか使えないということになります。

実質、8×8のディスプレイかも、、、?

残念、、、

まぁ、仕方ないので、このままいきたいと思います、、

それでは、次回はフォントを保存していきたいと思います。

今回は、約1時間の作業でした。
お疲れさまでした。

それじゃあ、次回、また会いましょう
