【Blender】草束をたなびかせる（物理シミュレーション系）

草をたなびかせるアニメーションを作成したので、手順をメモ。

今回は、パーティクル＞ヘアーをそのまま草束として扱ったので、前回説明した方法とは少々異なる。

＜Blender 2.90.2＞

＜関連記事＞

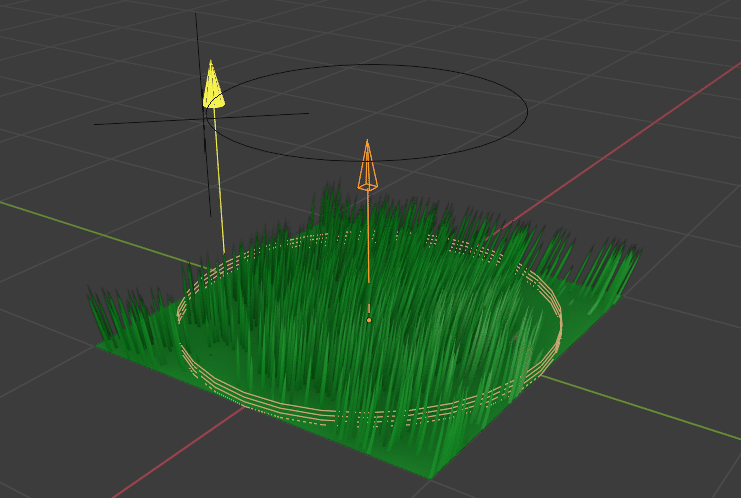

■完成イメージ

■草束の下準備

レンダープロパティ＞ヘアーの形状タイプ　をストリップに設定。

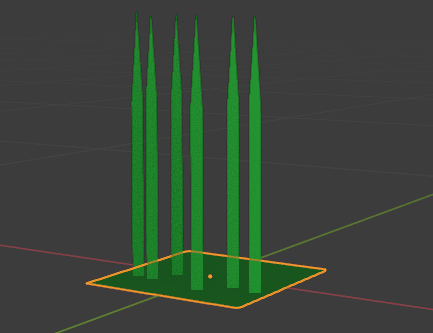

ストリップにすると毛の形状変更ができる。

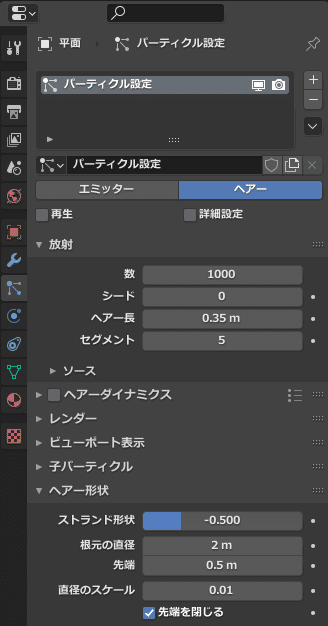

毛の形状変更は、パーティクルのプロパティ＞放射、及び、ヘアーの形状の設定で行う。
※ヘアーの形状は、毛自体の形状を決める設定。
　ストランド形状、根本の直系、毛の先端、直径のスケール変更等。

■草束をたなびかせる（アニメーション）

自然な感じに草束が風にたなびいている状態を再現する。

今回、使用する手法は以下の通り。
２つのフォースフィールドを設置する。＜乱流、風
たなびくためには、乱流を移動させる必要がある。
乱流の影響下で、草束が自立するための反発に風を利用する。
また、風の向きで、風が吹いている全体方向も決められる。

なお、各設定の数値はお好みで。よい案配になるまで調整。

■手順

乱流のフォースフィールドを作成。
追加＞フォースフィールド＞乱流。プロパティを設定。

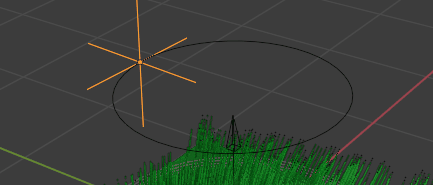

次にベジェ円を作成し、乱流にパスアニメーションをさせる。
乱流＞オブジェクトコンストレイントプロパティ＞オブジェクトコンストレイント＞パスに追従　を設定。ターゲットをベジェ円にする。

＜オブジェクトコンストレイントプロパティ＞

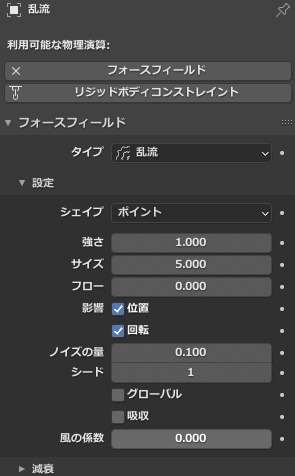

＜乱流の物理演算プロパティ＞

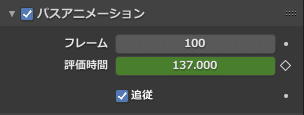

＜オブジェクトデータプロパティ＞
パスアニメーションの乱流の動きのスピードを制御する時は、フレーム数を設定する。※遅く：フレーム値を大きく。速く：フレーム値を小さく。

風のフォースフィールドを作成。
追加＞フォースフィールド＞風　を作成して設置。プロパティを設定。

＜風の物理演算プロパティ＞

■所感

この方法が正解かどうかわからないが、想定した見栄えになったので良しとする。物理演算を利用していることで、草束の数が増えるとほど、負荷がかかり、プレビュー時のフレームレートが下がる。

今回、乱流を円形に移動パスアニメーションさせたのは、連続でたなびかせる動きに効果があった。
後からの調整もやりやすいし。直線的な移動パスアニメーションにするとループ時にたなびき方のカクツキが発生していたので。

あと、UnityやUE4などのゲームエンジンでは、リアルタイム処理負荷軽減のため、Vertex Shaderを利用して草を揺らすらしいが、同様のことがBlenderで再現できるのか不明。

追記）その後、下記リンク先で検証してみたので確認されたし。

以上。
