Switch Pro Controller Extender のあれこれ [マニュアル編]
はじめに
HandheldDIYのサポートセンター様からController Extenderのマニュアルを日本語に訳してnoteに載せていいと許可を得られましたのでここに置いておきます
前回の記事
安全上の注意
破損を防ぐために、以下の項目を避けてください。
正規のSwitch Proコントローラーまたは外観が同じサードパーティ製コントローラーのみ接続してください。外観が異なるコントローラーは、ExtendPackインターフェースが正常に動作しない可能性があり、Type-Cコネクタやコントローラーの破損を引き起こす恐れがあります。
正規のSwitch Proコントローラー以外の互換性については保証できません。
破損を防ぐため、取り付け時は必ず付属のイラスト付き説明書に従ってください。
本製品の修理を自分で行おうとしないでください。修理が必要な場合は、メーカーのカスタマーサービスにお問い合わせください。
本製品の廃棄を希望する際は、地元の販売店やディストリビューターに正しい処分方法を確認してください。
コントローラーとExtendPackを、長時間ドアや窓を閉めたまま直射日光が当たる車内に放置しないでください。
コントローラーを長期間使用しない場合は、ExtendPackを取り外して、涼しく暗い場所に保管してください。
使用目的：ExtendPackは、Switch Proコントローラーでの通常のゲーム操作目的でのみ使用してください。空港、病院、研究所など、無線周波数による干渉を受けやすい機器や環境の近くで使用しないでください。同梱のUSB Type-C充電ケーブルは充電専用であり、データ転送には使用できません。また、この製品はジョイスティックコントローラーとして有線USB接続モードをサポートしていません。
Bluetooth®
無線通信によるデータおよび情報漏洩に関して責任を負いません。
周波数帯域
ExtendPackはSwitch ProコントローラーのBluetoothを使用しており、2.4GHz帯の周波数を利用します。
認証
このExtendPackはSwitch Proコントローラーの無線システムに依存しており、周波数制限があり、電波法に基づく認証を受けています。そのため、別途ライセンスを取得する必要はありません。
制限事項
Bluetooth®デバイスとの無線通信や使用が必ずしも保証されているわけではありません。
すべてのデバイスはBluetooth SIG, Inc.の規格に準拠している必要があります。
使用するデバイスの仕様や設定によっては、接続ができなかったり、一部の動作が異なる場合があります。
ExtendPackはBluetooth®のセキュリティ機能をサポートしていますが、環境や設定、OTAファームウェアのアップグレードによっては十分でない場合があります。無線接続でコントローラーにデータを送信する際は、慎重に行ってください。
通信範囲
ExtendPackの最大通信範囲は33フィート（10メートル）です。
環境や障害物、干渉によって通信範囲が短くなることがあります。
他のデバイスからの干渉
ExtendPackやコントローラーは、他のBluetooth®デバイスや2.4GHz帯を使用する機器（例: WiFiルーターやコードレス電話など）に近すぎる場合、無線干渉によりキー入力の遅延、キー入力が重複する、応答がないなどの異常が発生することがあります。
近くの基地局からの電波が強すぎる場合、ExtendPackが正常に機能しないことがあります。
互換性

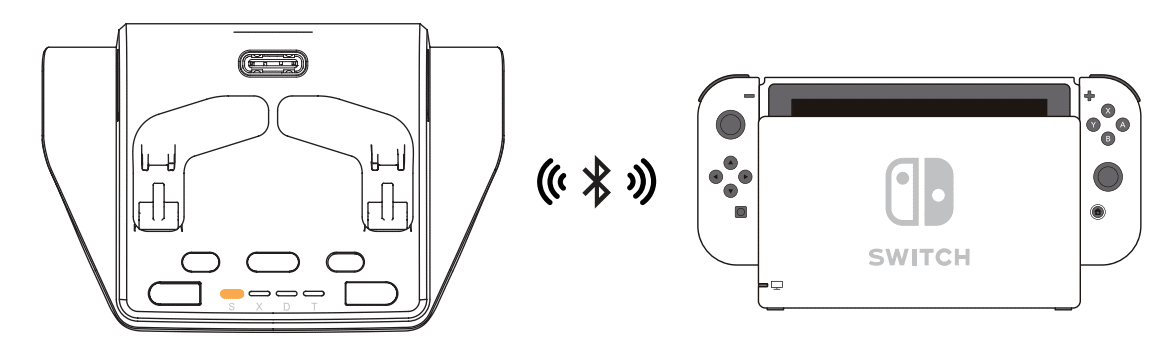

Sモード: Switch / Switch LiteにBluetooth接続し、Proコントローラーとして機能します。
デバイスの追加完了後、ExtendPack本体とProコントローラーの電源を同時に入れて、Switchコンソールを起動することでSwitchをウェイクアップ可能。
HD振動とジャイロスコープによる体感操作をサポート。
ExtendPackを使用中はAmiibo機能が利用できません。Amiibo機能を使用する際は、ExtendPackの電源をオフにして、ProコントローラーとSwitchを別々に接続してからAmiiboを使用してください。
Proコントローラーのチャンネル表示をサポート（緑色のインジケーターで番号を表示、詳細は15ページ参照）。
Proコントローラーの高度な設定（ジョイスティック感度/デッドバンド、キー変更、バースト、マクロ録画など）をサポート。

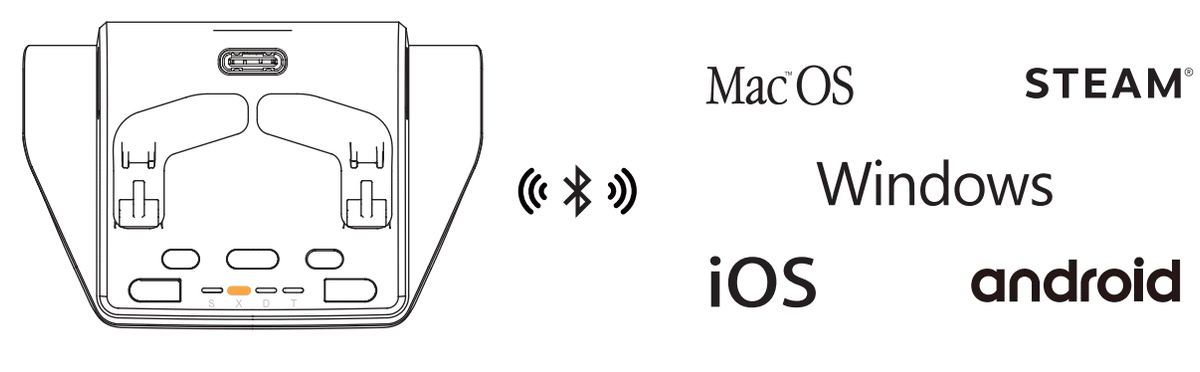

Xモード: PC、AndroidおよびiOSデバイスにBluetooth接続し、Xboxコントローラーとして機能します。
Windows 8/10/11およびMacOS（Xinput）をサポート。
Android 5.1.1以降のXboxコントローラー互換のアプリやゲームをサポート。
iOS 13.2以降を搭載したiPhone/iPadデバイスをサポート。
Xinputモードでは、磁気メタルトリガーボタンの光学的なリニア圧力感知機能が利用可能で、レースゲームや精密な操作を必要とするゲームに使用可能（Xboxコンソールには接続不可）。
強制モーションセンサー機能を有効にできる（右スティック操作の代わりにモーションセンサーを使用、詳細は15ページ参照）。
通常の振動をHD振動に変換可能（システムの違いにより振動体験が利用できない場合あり）。
Proコントローラーのジョイスティック感度/デッドバンド、キー変更、バースト、マクロ録画などの高度な設定をサポート。
Dモード: Bluetooth接続で、さまざまなデバイスに対応する汎用コントローラーモード（Dinput）。
Windows 8/10/11のエミュレーターや、Windows XP/Vista/7でのレトロゲームをサポート。
Raspberry Piやその他のエミュレーターコンソールをサポート（Bluetooth接続が必要）。
Bluetooth接続に対応したAndroidスマートフォン、タブレットPC、スマートTVをサポート。
強制モーションセンサー機能を有効にできる（右スティックの代わりにモーションセンサーを使用、詳細は15ページ参照）。
リニアトリガーボタンの圧力感知機能をサポート（システム互換性によってはリニアトリガー機能が有効でない場合があります）。
通常の振動をHD振動に変換可能（システムの違いにより振動体験が利用できない場合あり）。
Proコントローラーのジョイスティック感度/デッドバンド、キー変更、バースト、マクロ録画などの高度な設定をサポート。
Tモード: AndroidデバイスにBluetooth接続し、タッチスクリーンマッピング（バーチャルタッチ）を利用するモード。
コントローラーに対応していないが、専用のバーチャルボタンがあるAndroidゲームに対応。
[●]スクリーンショットボタンを押して、各ボタンのタッチプロパティ（機能、座標など）を定義する隠しメニューを開く。長押しすると、半透明モードでキー設定のプロンプトが表示されます。
連続タップやスライド操作など、マルチタッチスクリーン操作設定をサポート。
ジョイスティックの範囲制御とジョイスティックビューのモード設定をサポートし、モーションセンス補助による視点操作をサポート。
タッチスクリーンのマクロプログラムをサポート。各マクロには最大16ステップのタッチ操作を設定可能で、各タッチポイントはジャンプまたはスライドで設定可能。さらに、各押下の時間や間隔も個別に設定でき、柔軟なプログラムで強力なタッチスクリーン操作が実現可能。
Get ready
付属品リスト

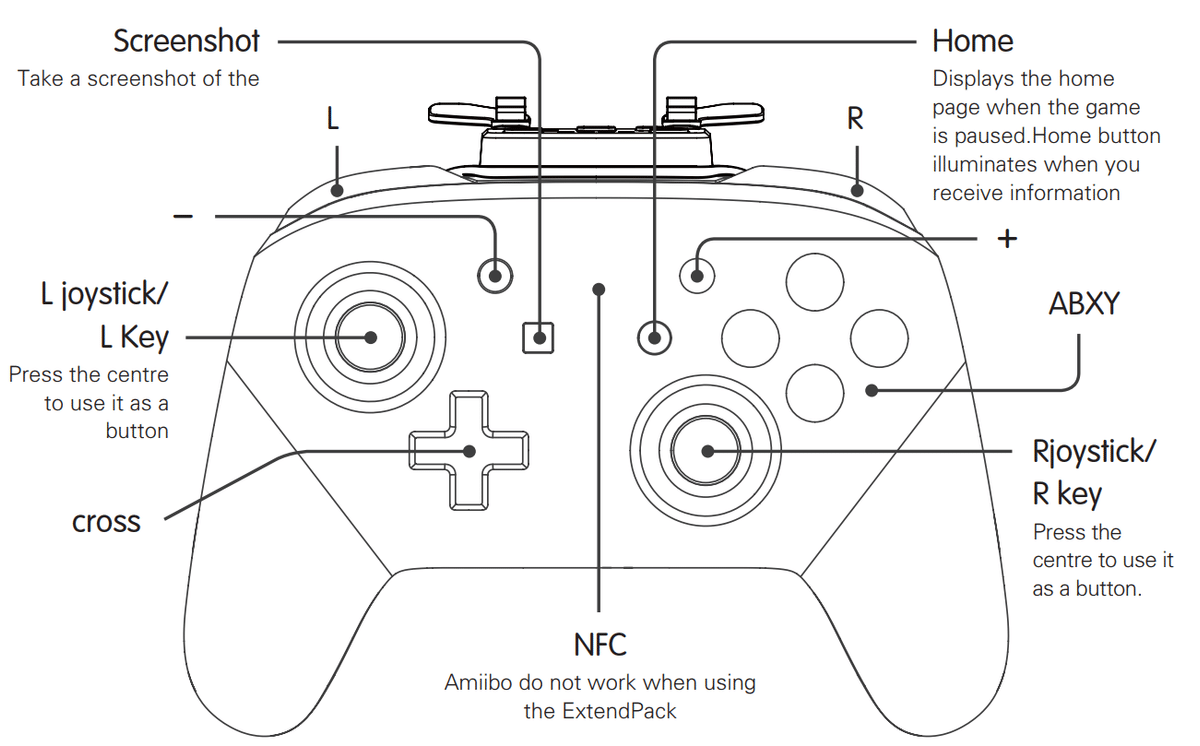

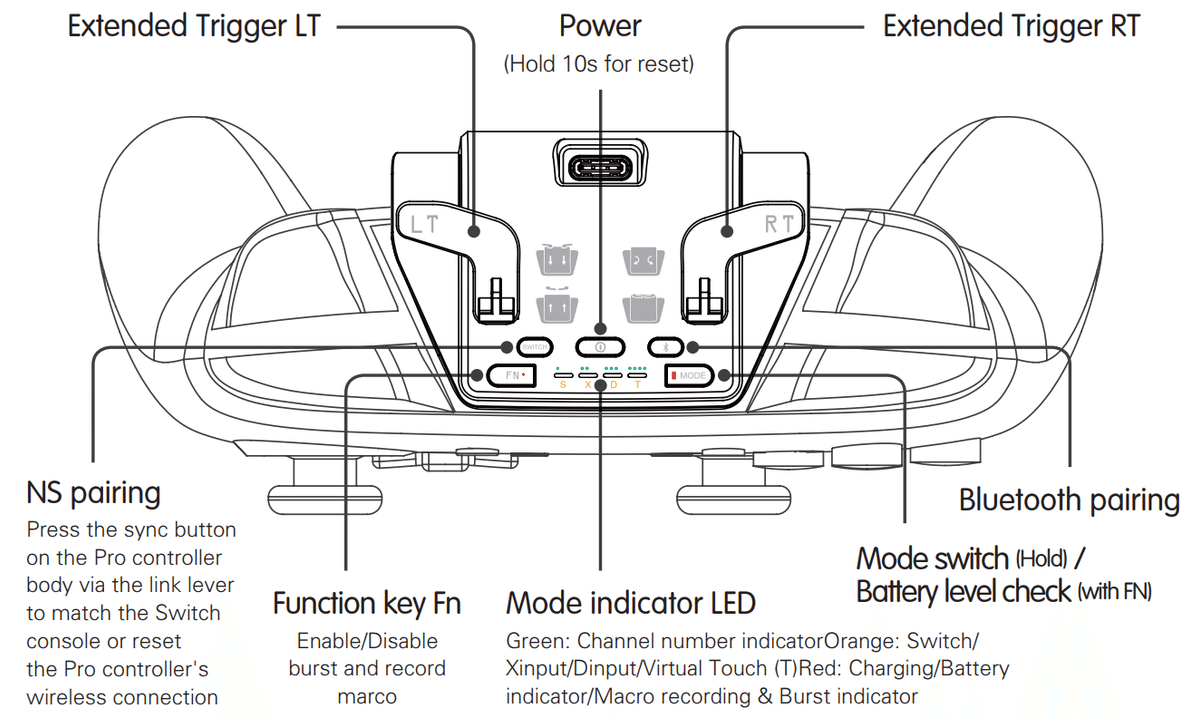

ボタンレイアウト
Power
（リセットするには10秒間長押し）
Mode switch（長押し） / Battery level check（Fnキー使用）
NS pairing
Proコントローラー本体のリンクレバーを介して、同期ボタンを押して、Switchコンソールに接続します。または、Proコントローラーの無線接続をリセットします。
Function key Fn
バースト機能やマクロ録画の有効/無効を切り替えます。
Mode indicator LED
緑: チャンネル番号インジケーター
オレンジ: Switch / Xinput / Dinput / バーチャルタッチ (T)
赤: 充電/バッテリーインジケーター / マクロ録画およびバーストインジケーター
Screenshot
スクリーンショットを撮る。
L joystick / L Key
中央を押すことでボタンとして使用します。
HOME
ゲームが一時停止しているときにホームページを表示します。
ホームボタンは情報を受信すると点灯します。
R joystick / R Key
中央を押すことでボタンとして使用します。
NFC
ExtendPackを使用している間はAmiiboが動作しません。
USB Type-C Port
ExtendPackの電源がオフのとき、単一のUSBケーブルを使用してProコントローラーに接続できます。これを公式Switchコンソールに接続すると、Proコントローラーのペアリングと充電が行えます。また、アダプターに接続して同時に充電することも可能です。
Player role indicator
ExtendPackを使用する際、コントローラーのプレイヤーロールインジケーター番号は、ExtendPackのチャンネル番号と一致します。
ExtendPack取り付け
コネクタの位置合わせ
アダプターのType-CオスコネクタをProコントローラーのType-Cメスコネクタに合わせます。
アダプターの挿入
優しく押し込んで、アダプターを挿入します。
注意事項
ExtendPackを取り付けた後にぐらつきがある場合や、長期間ExtendPackを取り外す予定がない場合は、ExtendPackの補強用自己粘着シールを剥がして、ExtendPackをさらに固定することができます。
ExtendPackの取り外し
取り外し準備
ExtendPackを取り外すために、作業スペースを確保します。
指の位置
両親指を使い、ExtendPackの底面を上方向に押します。
持ち上げる
挿入された方向に沿って、図示された通りに押し上げます。
ステッカーが使用されていても、ExtendPackの形状により、押し上げることで少し持ち上がります。
ステッカーからの分離
これにより、ステッカーがProコントローラーの背面から分離され、Type-CソケットからExtendPackを取り外すことができます。

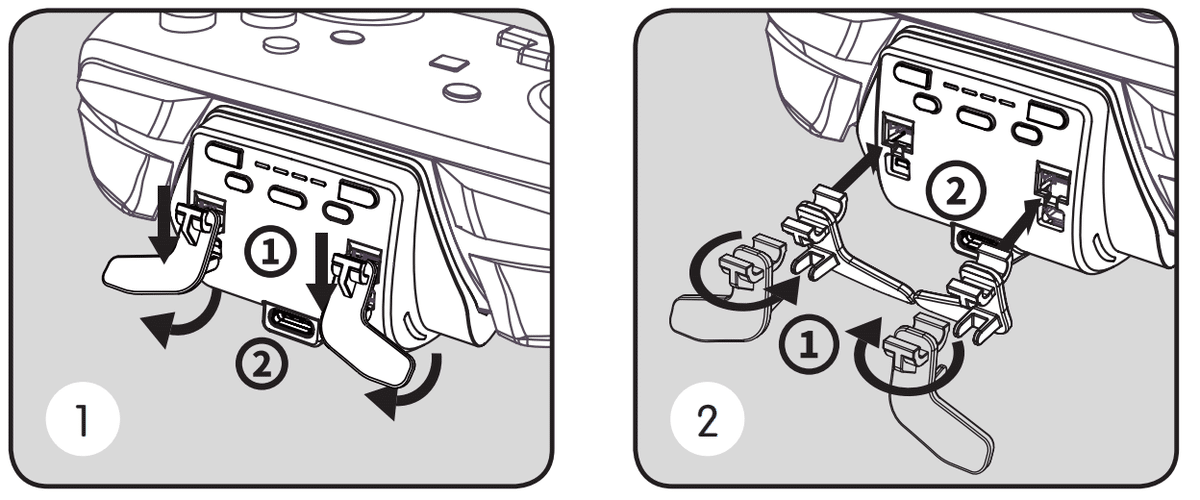

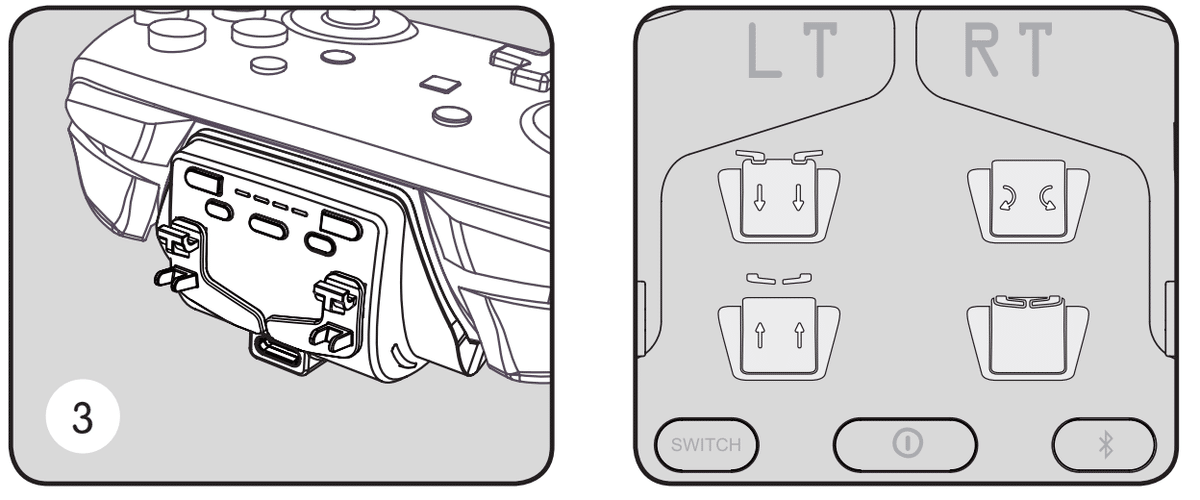

マグネティックトリガーの準備
マグネティックトリガーの収納と準備
収納方法
メタルトリガーは使用しないときにExtendPackに収納できます。
（初回取り付け時は未組み立ての状態で届きますので、図3のステップ②を参照してください。）
トリガーキーの取り外し
トリガーホックを押し下げて、トリガーキーをマグネットから分離し、簡単にトリガーキーを取り外します。
トリガーの取り付け
メタルトリガーボタンを裏返し、フックの反対側を吊り下げ穴に挿入します。
「カチッ」という音が聞こえれば、トリガーが自動的に取り付けられたことを示します。
（初回取り付け時は未組み立ての状態ですが、ステップ②で直接トリガーを取り付けることもできます。）
トリガーの機能
トリガーが所定の位置にあると、トリガーリンクが光学リニアボタンによってサポートされ、スムーズで快適なトリガー操作が可能になります。
マグネティックトリガーの収納準備
トリガーキーの取り外し
使用後にトリガーキーを収納するために、トリガーホックを押し下げてトリガーキーをマグネットから分離します。
トリガーキーを外側に持ち上げて、簡単に取り外します。
トリガーの収納
メタルトリガーボタンを裏返し、フックの反対側を斜めに穴に挿入します。
「カチッ」と音がしたら、トリガーが自動的に収納されます。
トリガーの取り付け
トリガーボタンは磁石で取り付けられており、収納中は使用できません。
注意事項
収納方法や分解図は、ExtendPackに印刷されているので、将来的に参考にしてください。
充電 / 残りバッテリーレベルの確認
充電中の状態
充電中は、LEDが「空」から「満充電」まで点滅します。
赤色のインジケーターライトが点灯し、残量インジケーターライトが充電が終了するまで点滅します。
充電完了
充電が完了すると、すべての（4つの）赤色LEDが点灯します。
充電完了時は、4つのLEDが長く点灯します。
ケーブルを抜くと、LEDは1秒後に消灯します。
残りバッテリーレベルの確認
使用中に[FN]ボタンと[MODE]ボタンを同時に押すことで、残りのバッテリーパワーを確認できます。
内蔵バッテリーの残りの電力は、以下の4つのケースで約3秒間表示されます。
充電について
チャージャーに接続されていない状態では、ExtendPackは使用中のProコントローラーのみを充電します。
ExtendPackは、満充電の状態で空のProコントローラーを少なくとも1回完全に充電し、自身の持続力を維持することが保証されています。
使用中の残量確認
使用中に充電している場合、パワーチェックボタンを押すことで残りの容量を確認できます。
温度条件
充電は室温（50°Fから95°F、10°Cから35°C）の範囲で行ってください。
USB接続時の動作
ExtendPackをUSBケーブルを使用してPCまたはSwitchコンソールに接続すると、ExtendPackがオフのとき、ProコントローラーはUSB有線接続でPCまたはSwitchコンソールに接続されます。
スタンバイモードについて
コンピューターがスタンバイやスリープモードの場合、充電ができないことがあります。
Switchコンソールでの確認
Sモードの状態で、残りのバッテリーレベルや低電力警告をSwitchコンソールから確認できます。
Proコントローラーのバッテリーレベル
一般的に、ExtendPackのバッテリーが低下しているときでも、Proコントローラー自体のバッテリーレベルは満タンのままです。
電源オン/オフとBluetooth接続
電源オン
ExtendPackは、Proコントローラーに取り付けられている必要があります。
ExtendPackの電源ボタンを押し続けると、ExtendPackがオンになり、最後に接続したモードで起動し、ペアリングされたデバイスに自動的に再接続します。
Bluetooth接続
オレンジ色のモードインジケーターがゆっくり点滅しているときは、Bluetoothが再接続中です。このとき、ExtendPackの[MODE]ボタンを押し続けることで接続モードを順次切り替えます。
希望する接続モードを選択したら、Bluetoothペアリングボタンを長押ししてBluetoothペアリング発見モードをアクティブにします。
オレンジ色のインジケーターが早く点滅し始めたら、その後デバイス名を探すことができます。
各モードのBluetoothブロードキャスト名
（各モードごとに独自に記憶可能な1つのBluetooth®デバイス）
[S] モード: Pro Controller
[X] モード: Xbox Wireless Controller
[D] モード: Pro Controller D-pad
[T] モード: Pro Controller Touchpad
電源オフ
ExtendPackの電源ボタンを押し続けると、電源がオフになります。
ExtendPackがオフの状態で、Proコントローラーが元のモードの場合、互換性のあるケーブルを使用してSwitchゲームコンソールなどに有線または無線モードで接続できます。
（詳細については、Proコントローラーのユーザーマニュアルを参照してください。）ExtendPackの[SWITCH]ボタンを押すことで、コントローラーを切断せずにProコントローラー自体のBluetoothペアリング機能を有効にできます。
ExtendPackがBluetooth®デバイスに接続されているとき、コントローラーは約5分間の非活動後に自動的に電源がオフになり、電力を節約します。自動電源オフの時間を変更するには、アプリで設定してください。
使用方法
基本的な使用方法
モード選択
モードは、電源オン時の再接続状態および接続状態で[MODE]キーを長押しすることで切り替えることができます。
[S] : Switchコンソール / PC用Proコントローラーモード
[X] : PC / iPad / iPhone / Android（電話/テレビ）用Xinputモード
[D] : PC / Android（テレビ） / Raspberry Pi用Dinputモード
[T] : Android用バーチャルタッチモード
TURBO設定（バースト/オートバースト）
バースト: + コントローラーのボタン
オートバースト: + 同じコントローラーのボタンを2回押す
速度: + 右スティックの上/下ボタンでバーストの速度を調整。3つの速度：遅い/中/速
無効化: ダブルクリックで全てのバーストをキャンセル
（バースト対応コントローラーボタン: A/B/X/Y/L/R/ZL/ZR/LS/RS/-/+）
TURBO機能が有効な際の照明効果
TURBO機能がオンのとき、全ての1-4インジケーターライトは赤く点灯します。TURBO機能ボタンを押すと、4つの赤いインジケーターライトが点滅し、TURBO機能が有効になります。TURBOが無効化されるか、[ FN ]をダブルクリックして全てのTURBO設定をクリアすると、モードインジケーターはオレンジのモードインジケーターまたは緑の番号インジケーターに戻ります。
全ての4つの赤いLEDは、バーストの速度に応じた周波数で点滅します。
※ 各ボタンのバースト速度はアプリで個別に調整できます。
遅い: 5/s
中: 5/s
速い: 5/s
LT/RTおよびP1/P2でのマクロ記録
REC: FN + LT/RT/P1/P2ボタンを押すと、マクロ記録が開始され、対応するボタンのインジケーターが赤く点灯します。この状態でマクロの記録が可能です。
保存: 記録を終了するには、LT/RT/P1/P2を押して保存し、赤いライトが消灯します。
クリア: FNを押しながらLT/RT/P1/P2を2回押すと、クリアされます。
マクロキーに対応するインジケーターの位置（キーの相対位置に関して）
LT/RT および P1/P2によるボタンマッピング
拡張キーに1つのキーのみが記録されている場合、これはキーのマッピング機能です。
※ Pro コントローラーの機能キーのマッピングを変更するには、アプリのマッピングメニュー ページを使用してください。
[X] モードの LT/RT キーマッピングは一時的に保存され、電源をオフにして再度オンにするとリニアトリガー機能に戻ります。
拡張 LT/RT および P1/P2 による強制モーションセンシング（右スティックの代わりに）
[●] ボタンのみが記録されている場合、拡張キーはモーションセンシングトリガーキー（ジャイロスコープによる右スティックの方向制御の代わり）です。
1回クリック [●]: モーションセンシングをオンにするには拡張ボタンを押し続け、解除すると無効になります。
ダブルクリック [●]: 拡張ボタンを1回押すとモーションセンシングがオンになり、もう1回押すとオフになります。
※ [●] ボタンはスイッチモードでスクリーンショット/ビデオボタンとしてマッピングされており、モーションセンシング機能はありません。2つ以上のキーを入力すると、それらはマクロとして保存されます。
Switch コントローラー プレイヤー番号表示
ExtendPack が Switch に接続されると、ユニットが接続された順にチャンネル番号が自動的に割り当てられ、オレンジのモードインジケーターが緑色の番号インジケーターに変わります。
ExtendPack のチャンネルインジケーター番号は、以下の表に示されています：
アプリを使用してExtendPackの設定を変更する（高度な設定）
スマートフォン/タブレットアプリ「KeyLinker」のインストール
キー設定
KeyLinkerを使用すると、コントローラーのキー割り当て、振動強度、ジョイスティックの感度、トリガーの移動距離など、十数種類のパラメーターを変更してゲーム体験を向上させることができます。コントローラーは、コンソールとアプリの両方に接続して設定できます。
動作環境
Android®用アプリ: Android 5.0以降
iOS®用アプリ: iOS 10.0以降
ソフトウェアのダウンロードとインストール
Android®
Google Playストアで「KeyLinker」を検索します。
アプリ検索ボックスに表示されるアプリアイコンを見つけて、ダウンロードしてインストールします。
iOS®
App Storeで「KeyLinker」を検索します。
アプリ検索ボックスに表示されるアプリアイコンを見つけてダウンロードし、インストールします。
ExtendPackへの接続方法
スマートフォン/タブレットデバイスでの接続
「KeyLinker」を開きます。
Bluetoothデバイスのリストから表示されているデバイス名「NS Pro ExtendPack-XXXX」を選択して、ジョイスティックとスマートフォン間のBluetooth接続を確立します。
接続されたら、ギアアイコンをクリックして設定センターに入ります。
Misc
ExtendPackのリセット (RESET)
使用中にコントローラーが応答しなくなった場合は、ExtendPackをリセットできます。
以下の手順でリセットを行います：
電源ボタンを約10秒間押し続けます。
これによりExtendPackの電源が切れ、再起動および再接続されます。
ファームウェアのアップグレードに失敗した場合も、RESETを実行して再試行できます。RESETを行っても、ExtendPack内の設定（デバイス接続、マクロプログラミング、振動レベルなど）は消去されません。
ファームウェアアップグレード
このExtendPackのType-CポートはProコントローラーに接続するためのものであり、USBファームウェア書き換え機能はありません。ハードウェアをアップグレードするには、スマートフォンのアプリ（OTAアップグレード）に接続してください。Bluetooth経由でスマートフォンに接続すると、KeyLinkerの「ファームウェアアップグレード」メニュー項目を使用できます。
注意事項:
アップグレードプロセス中にKeyLinkerアプリケーションを強制終了したり、スマートフォン/タブレットのBluetoothや電源をオフにしたりしないでください。これによりOTAアップグレードが失敗します。
たとえファームウェアアップグレードが完了しなくても、ExtendPackは自動的に以前のバージョンに戻り、通常通り動作します。これがバックアップファームウェアを持つ利点です。
Copyright
Bluetooth®のワードマークおよびロゴは、Bluetooth SIG, Inc.の登録商標です。その他の商標および商号は、それぞれの所有者の財産です。
Nintendo Switchは、任天堂株式会社のポータブルゲームコンソールの登録商標です。
Windows、Xbox、Xbox One、Xbox Series S、Xbox Series Xは、米国または他の国におけるマイクロソフト株式会社の登録商標または商標です。
Androidは、Google Inc.の登録商標または商標です。
iOSは、米国および他の国におけるApple Inc.の登録商標です。
この文書に記載されているその他のシステムおよび製品名は、しばしばそれぞれの開発者の登録商標または商標です。なお、この文書には™および®ロゴが含まれていないことにご留意ください。
仕様
一般
電源（Type-C入力）: DC 5V、750mA
内蔵バッテリー: リチウムポリマーバッテリー 3.7V（1800mAh）
動作時間: 約40時間*¹
充電時間: 約6時間*²（77℉ / 25℃で）
充電温度範囲: 50℉ ~ 95℉（10℃ ~ 35℃）
動作温度範囲: 32℉ ~ 104℉（0℃ ~ 40℃）
動作湿度範囲: 35% RH ~ 80% RH（結露しないこと）
外形寸法（W x H x D）: 65 × 38 × 86 mm（メタルトリガーが収納された状態）
重量: 約68 g（メタルトリガー装着時）
*¹ ゲーム状況（振動強度、周波数）やジョイスティック設定により短くなる場合があります。
*² ExtendPackが空から満充電になるまでの時間、およびProコントローラーが同時に充電されずに完全に充電されるまでの時間です。
Bluetooth®
Bluetooth®仕様: クラシックBluetooth 2.1およびBLE5.0（デュアルモード）
ワイヤレスデバイス分類: クラス（クラス2）
Bluetooth®消費電力: 15mW（典型的）/60mW（最大）
周波数帯域: 2402MHz ～ 2480MHz
対応モード:
Switch: Pro Controller
Xinput: Xbox One
Dinput: ユニバーサルゲームコントローラー
タッチパッド: Androidタッチスクリーンマッピング（アクティブ）
動作距離: 33フィート（10メートル）
コントローラー
リニアトリガー: 光学ポテンショメーター（1280ステップ、高精度サンプリング）
各種ボタン: メタルドーム
Proコントローラーのペアリングキー: リンケージプッシュボタン
バックボタン: タクタイルスイッチ
モーションセンシング: 重力六軸センサー（Proコントローラーと共有）
インターフェース
Type-C入力: DC 5V, 750mA
Type-C出力: DC 5V, 500mA
アクセサリー
取り外し可能な金属トリガーキー: 電解メッキステンレス鋼
USB A Type-C 充電ケーブル: 約60 cm（2フィート）
