朝の１０分プログラミング（18日目、2024年6月26日）解説

本日の課題、おつかれさまでした。

各種図形がうまく描かれたでしょうか。

実行例

Processing の開発環境ウィンドウを立ち上げて、そのテキストエディタ部分に図形を描くプログラム（ソースコード1）を書き写した状態が以下のようになります。

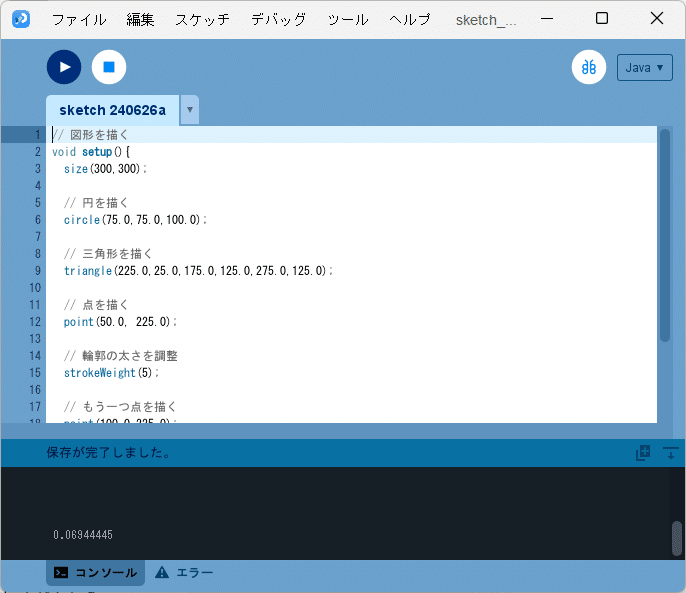

図1　テキストエディタ部分に図形を描くプログラムを書き写す

そして、実行ボタン（左上の ▶ ボタン）を押すと、実行ウィンドウに、円（左上）、三角形（右上）、大きさが異なる2つの点（左下）、直線（右下）が描かれます。

図2　実行ウィンドウに図形が描かれる

解説

今回の課題については、記事『高校数学をプログラミングで解く（準備編）「2-1 Processingで図形を描く」』に解説を載せていますので、詳しくはそちらをご覧ください。
ここでは、特にポイントとなる部分を簡単に解説しておきます。

座標系

実行ウィンドウのキャンバスの大きさはソースコード1の

size(300,300);

の部分で指定され、今回の場合、幅 300 pixel、高さ 300 pixel のキャンバスとなります。このキャンバスには座標系が指定されています（図3）。

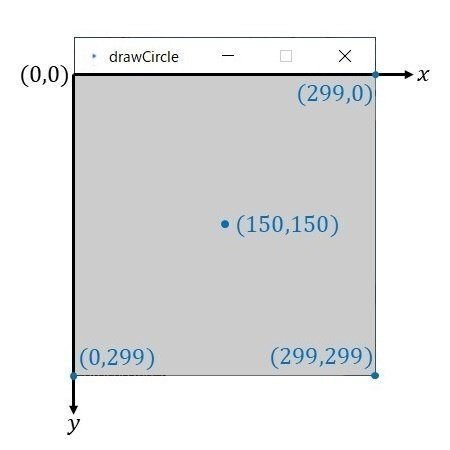

図3　キャンバスの座標系

図3で記載しているように、キャンバスの左上の画素を原点$${(0,0)}$$とし、右向きに$${x}$$軸の正の向き、下向きに$${y}$$軸の正の向きとする座標系となります。そして、今回のキャンバスは横に300個、縦に300個の画素が敷き詰められたものですので、右上の画素は$${(299,0)}$$、左下の画素は$${(0,299)}$$、右下の画素は$${(299,299)}$$と表すことができます。左上の原点となる画素を$${(0,0)}$$としているので、右下の画素の座標は$${(300,300)}$$ではなく、$${(299,299)}$$になることに注意が必要です。

輪郭の太さを調整する

図形の輪郭の太さを調整したい場合、strokeWeight 関数を用いて調整します。

  // 輪郭の太さを調整
  strokeWeight(5);

ソースコード1では、輪郭の太さを 5 pixelにしています。なお、strokeWeight 関数を呼び出さなければ、輪郭の太さは 1 pixelで設定されます。

注意点としては、輪郭の太さが変わるのは、strokeWeight 関数を呼び出した後の図形全てに適用されるということです。

例えば、strokeWeight 関数より上に記述した

  // 点を描く
  point(50.0, 225.0);

は、図2の左下の２つの点のうち、左側の点に対応しています。この点は輪郭の太さが 1 pixelの小さな点になっています。一方、strokeWeight 関数より下に記述した

  // もう一つ点を描く
  point(100.0,225.0);

は、図2の左下の２つの点のうち、右側の点に対応しています。この点は輪郭の太さが 5 pixelの少し大きな点になっています。また、さらに下に記述した

  // 直線を描く
  line(175.0,225.0,275.0,225.0);

は、図2の右下の直線に対応しています。この直線は strokeWeight 関数より下に記述しているものなので、直線の太さが 5 pixelの少し太い直線になっています。

明日は、「図形に色を付ける」ことを行ってみたいと思います。

明日もよろしくお願いします。

MK’s papa
