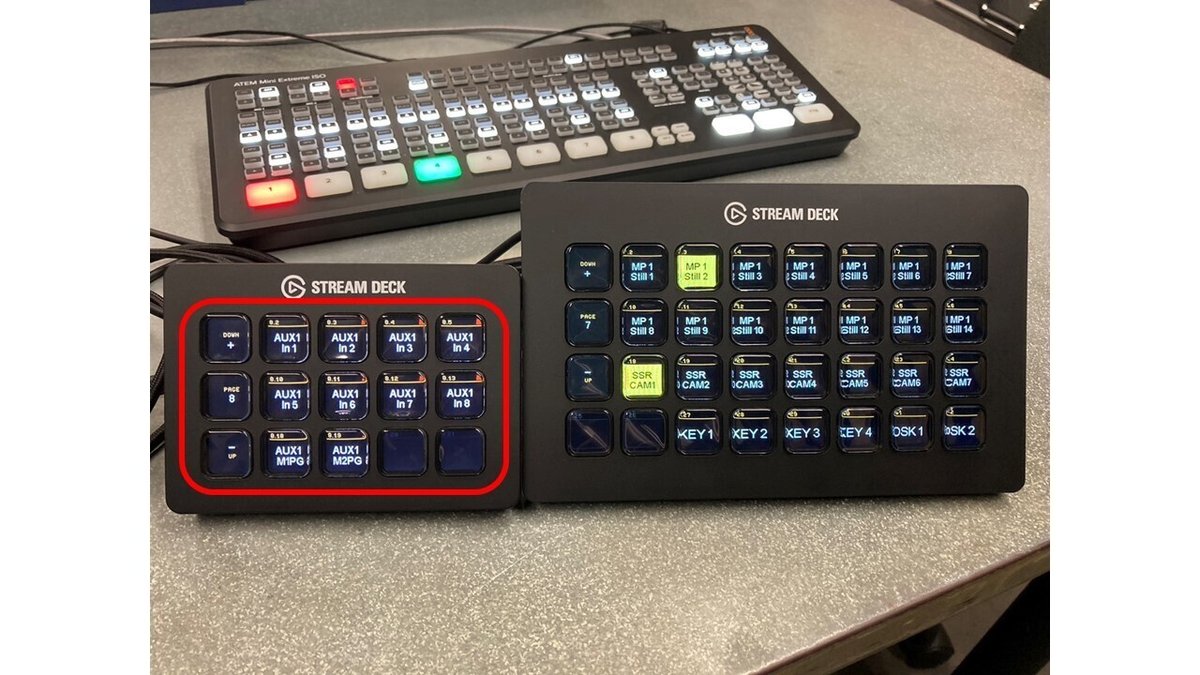

見出し画像

STREAM DECKを2台連携してもっと便利なライブ配信を！

ハラダ@ライブ配信サポーターズ

私は、主にテロップ出しや映像再生のときにSTREAM DECKを使っています。
2台連携すると、結構便利なシーンがあります。
今回は、ハイブリッド配信のときによくやっているATEMスイッチャーとSTREAM DECKを2台使用したソースの管理方法をご紹介します。


STREAM DECKとは

STREAM DECKは、elgatoが提供するカスタム可能なLCDキーを駆使して、タップ1つで無制限のアクションを起動できるフィジカルコントローラーです。自分の使いたい機能をボタンに割り当てると、押すだけでその機能を使用することができます。ライブ配信だけでなく、通常のオフィスワークでも活躍します。
今回は、わかりやすくするため、32個のボタンを持つSTREAM DECK XLと15個のボタンを持つSTREAM DECK MK.2を使用しました。

STREAM DECKの接続

特に難しいことはありません。ドライバーさえインストールしてあれば、パソコンにUSBで2台とも接続すればOKです。

左がMK.2、右がXL

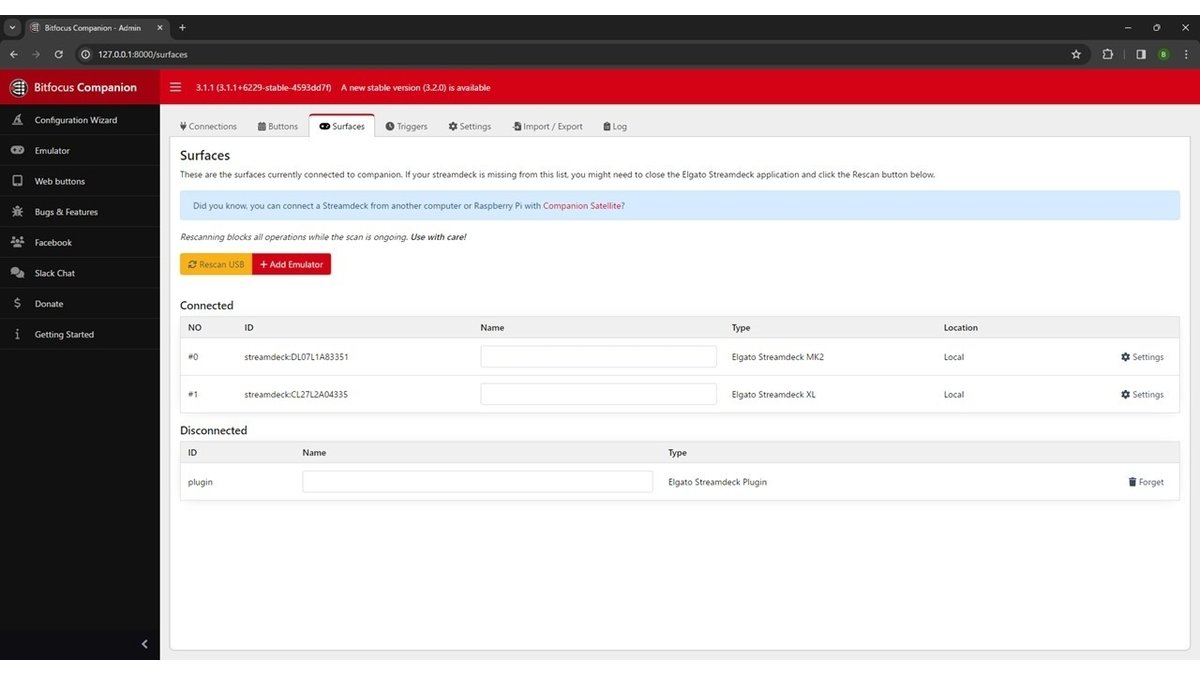

companionで認識しているかどうか確認

companionを使って、ATEMスイッチャーとSTREAM DECKとの接続は、IPを指定して接続しますが、今回は割愛させていただきます。認識されているかどうか、companionのSurfacesで確認できます。

Connectedに表示されていればOK！

STREAM DECKの2台連携って？

2台連携といっても特別なことをするわけではありません。
運用方法で超便利になります。その方法は、

違うページを見るだけ！ｗ

2台のSTREAM DECKをUSBで接続すると、companionで作成したボタンページを両方でのぞくことができます。つまり、1台のSTREAM DECKで1ページ目を表示させ、もう1台で別のページを表示させるというなんとも姑息な手段ですｗ
2台で違うページを表示しながら同時に使用できるので、用途や役割によって分けて使用することができます。

2台連携事例

①メディアプールを使ったテロップ出し無限化

無限というと大げさですが、メディアプールとマクロを合わせるとほぼ無限といっていいほどメディアプールを使用できます。
ATEM Mini Proやextremeは、メディアプールが20個、ATEM Constellation 2M/Eで40個ほど。特にATEM Mini 系だとメディアプールが少なくて困ったりします。そんなときは、マクロで一瞬にメディアプールを総入れ替えしてしまえば、20個の枠にとらわれることなく、テロップ出しができます。
ATEM Mini系で換算すると、STREAM DECKは99ページまで使えるので、単純計算で、XLであれば、32個×99ページ×20個＝63,360個の画像を、MK.2であれば、15個×99ページ×20個＝29,700個の画像を使えるようになりますｗ
こんなに使うことはないですがｗｗ

MK.2(左）をマクロ専用、XL(右)をSTILL専用

写真は、MK.2（左）をマクロ専用とし、XLでメディアプレイヤー１のSTILLを呼び出しています。マクロボタンを押すだけで、メディアプレイヤー内の画像をすべて別の画像に差し替えることができます。2台連携すると役割を分けられるのでミス防止にもつながります。

②ハイブリッド配信に最適！プロジェクター管理をしつつテロップ切り替え

今度は、先ほどマクロ専用としたMK.2をAUX切替専用にしてみました。
ATEM Mini extremeやATEM ConstellationのようにAUX出力が複数ある場合、ハイブリッド配信で、配信の映像管理兼会場のプロジェクター管理を同時にやることが多々あります。その場合、STREAM DECK の片方をAUX切替専用にしておけば、プロジェクターの切り替えをSTREAM DECK MK.2で管理しつつ、配信のテロップは、STREAM DECK XLで管理するということが可能になります。これはかなり便利でした。

MK.2(左)をAUXソース切り替え機に！

MK.2を押すだけで、プロジェクターに表示される映像を切り替えられます。
もちろん、配信には影響しません！AUXなので会場のプロジェクターだけ切り替わります。ATEM Constellation 2M/Eだとさらに役立ちます。

③supersourceのBOX内のソースをSTREAM DECK で切り替える。

これは、2台連携しなくてもいいんですが、テロップ切り替えをしながらsupersourceの例えばBOX1のソースだけ切り替えたい場合なんかに使っています。下記の画像の赤枠は、BOX1のソースを選ぶボタンです。

BOX1のソースを切り替えながらテロップ無限出し

よくワイプの中だけスイッチングなんていうときは、これでいけます！
もちろん、BOX2、BOX3、BOX4もボタンさえ設置すれば自由に切り替えられます。

BOX1の映像を自由に切り替えられる

より実用的にいうと、例えばBOX1が登壇者、BOX2がパワーポイント、BOX3がSNSのクロップなんていう場合、STREAM DECKにBOX切替ボタンを設定しておけば、好きなソースを事前準備無しで割り当てられます！
登壇者ごとにパソコンが別の場合や複数登壇者をBOX１の中でスイッチングしたいといったことができるようになります。

④STREAM DECK のバックアップとして

私はまだ経験がないですが、STREAMDECKが本番中に動かなくなった等のトラブルがあった場合でも、もう1つのSTREAM DECKでバックアップ稼働　なんていう使い方もできます！

まとめ

いかがでしたでしょうか？
STREAM DECKは1つあるだけでもかなり便利です。
これは2つになると、その威力は倍増します！
しっかり設定すると、もうスイッチャー本体を触らない。。なんていうことがあるくらいです。
難しい機材を駆使して配信をしなくとも、創意工夫でなんとかなったりしますｗ
