Creality K1を性能UP！OrcaSlicerとFluiddとTriangle Lab製品で精度と速度を上げる

Jun Ito / BASSDRUM

表題の通りの内容を2023/11月頃に実施した手順を備忘録的にここに記します。


目的

純正のスライサーはクラッシュしがち、操作がぎこちないのですが、精度と強度が必要な部品を作っていた時にスライス結果は不正確な事に気づきました。具体的にはノズル径の半分くらい勝手にズレてました。
純正スライサーではこれを修正することができなかったのですが、OrcaSlicerであれば解決できます。
むしろ可能な限り正確な造形を必要とする場合、この手順はほぼ必須とも言えます。実際にやってみてそう感じました。
これから購入を考えている人はこれを踏まえて他社製品と比較すると良いと思います。

前提となるroot化

この記事は所属する会社で公開する予定はないのでroot化手法も書いてしまいます。これを使用しました。
セキュリティ面のリスクや保証を失う可能性等を理解した上で自己責任で実行して下さい。

gcode_macro.cfgの編集

上記リンクの冒頭にgcode_macro.cfgに記述を追加せよ、と記載があるのでひとますはこの通りに実施します。が、これは罠です。
印刷前のベッドメッシュ計測が行われない、行われるが終わらない、といった問題が発生します。下部の方により良い記述があります。

実際に編集したgcode_macro.cfgのSTART_PRINT部はこんな感じ。

[gcode_macro START_PRINT]
gcode:
  WAIT_TEMP_END
  CLEAR_PAUSE
  {% set g28_extruder_temp = printer.custom_macro.g28_ext_temp %}
  {% set bed_temp = printer.custom_macro.default_bed_temp %}
  {% set extruder_temp = printer.custom_macro.default_extruder_temp %}

  {% if 'BED_TEMP' in params|upper and (params.BED_TEMP|float) %}
    {% set bed_temp = params.BED_TEMP %}
  {% endif %}

  {% if 'EXTRUDER_TEMP' in params|upper and (params.EXTRUDER_TEMP|float) %}
    {% set extruder_temp = params.EXTRUDER_TEMP %}
  {% endif %}

  CX_ROUGH_G28 EXTRUDER_TEMP={extruder_temp} BED_TEMP={bed_temp}
  CX_NOZZLE_CLEAR
  #CX_PRINT_LEVELING_CALIBRATION
  BED_MESH_CALIBRATE PRINT_MIN={params.PRINT_MIN} PRINT_MAX={params.PRINT_MAX}

  CX_PRINT_DRAW_ONE_LINE

下部の

  CX_ROUGH_G28 EXTRUDER_TEMP={extruder_temp} BED_TEMP={bed_temp}
  CX_NOZZLE_CLEAR
  #CX_PRINT_LEVELING_CALIBRATION
  BED_MESH_CALIBRATE PRINT_MIN={params.PRINT_MIN} PRINT_MAX={params.PRINT_MAX}

がファームインストールから最終的に追加した差分です。

OrcaSlicerの導入

ここから導入します。

https://github.com/SoftFever/OrcaSlicer/releases/ にインストーラーがある。

OrcaSlicerの設定

初期設定

Creality K1用の設定があるので、それをベースとして使用する。

ここから
こう

追加が終わったら先ほど押したボタンの隣のWiFiっぽいマークを押してネットワーク設定を行います。赤枠部を下記の通りに設定すればOKです。

WiFiっぽいボタン
赤枠部、Octo/Klipperを選択しURLを記載する

Hostname, IP or URLは、http://プリンターのIPアドレス:4408/　と記述する。例えば、http://192.168.0.1:4408/ とか。
Testボタンを押してSuccessのダイアログが表示されれば完了。

ちゃんと確認しよう。

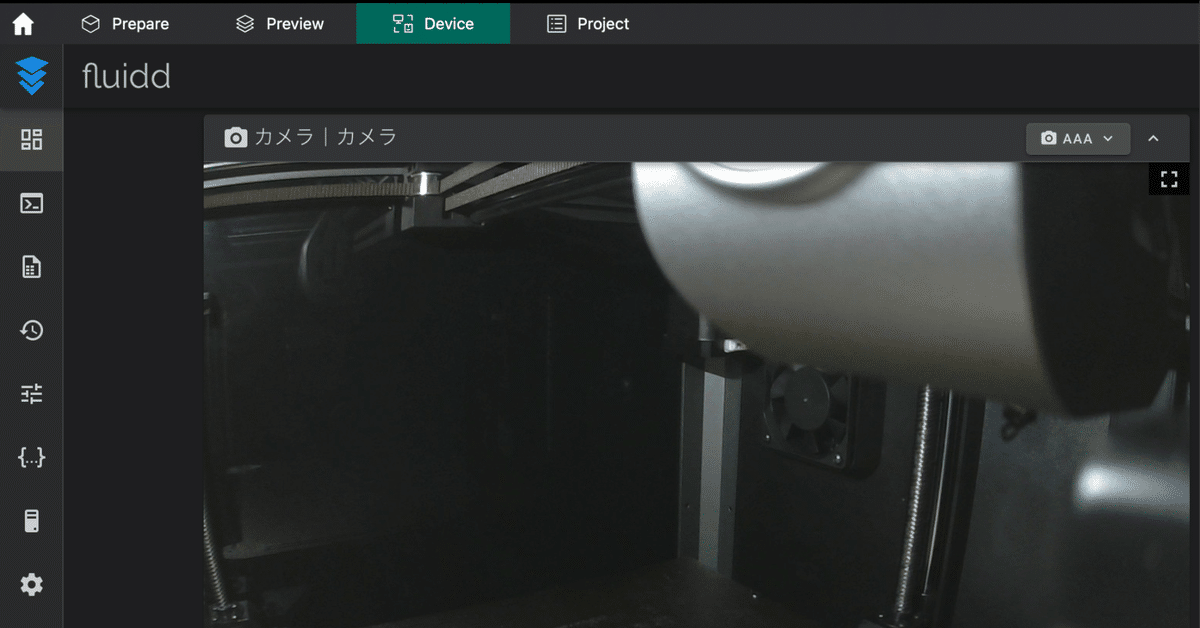

OrcaSlicerのDeviceタブからfluiddが表示されることも確認しましょう。

Machine Start Gcodeの変更

前述の「gcode_macro.cfgの編集」の内容に合わせて変更する必要があります。

変更したらセーブを忘れずに！
M140 S0
M104 S0
;START_PRINT EXTRUDER_TEMP=[nozzle_temperature_initial_layer] BED_TEMP=[bed_temperature_initial_layer_single]
START_PRINT EXTRUDER_TEMP={nozzle_temperature_initial_layer[current_extruder]} BED_TEMP={bed_temperature[0]} PRINT_MIN={first_layer_print_min[0]},{first_layer_print_min[1]} PRINT_MAX={first_layer_print_max[0]},{first_layer_print_max[1]}

OrcaSlicerから印刷を実行

ここまでの手順が正常に出来ていれば、OrcaSlicerの右上のボタンからスライスしてプリント実行が出来ます。

純正と同じくすぐに印刷！

OrcaSlicerのスライス設定で気になる点

Bambu Studioといくつか差異がありました。印刷結果に満足できない場合、似たような箇所を調整すると良い結果を得られるかもしれません。

Trianngle Lab製品について

ホットエンドとノズルの強化

みなさんのCreality K1のホットエンドは無事に動いていますか？
私はABSを合計24時間出力したらおかしくなりました。ホットエンドは消耗品なので仕方ないですが、ちょっと壊れるのが早かったですね。

どうせホットエンドを交換するなら、より高温で高流量な製品に交換することを検討しても良いかもしれません。（完全に保証は無くなりますが）
温度の流量の余力があれば、最高速度とは造形精度が向上します。

https://ja.aliexpress.com/i/1005005888020698.html

ノズルは同社のMK8が適合します。私はこれのPlus（高流量）を使っています。
https://ja.aliexpress.com/item/1005005108362806.html

ノズル交換後に必要なPIDチューン

純正ノズルとヒーターの強さやサーミスタの位置、というか何もかも異なるため、温度制御が不安定になります。そこでFluiddの画面からPID制御のための再計測を行う必要があります。

こんな感じで、コンソールからコマンドを実行します。

PID_CALIBRATE HEATER=extruder TARGET=200

TARGETは使用する温度に応じて適宜変えて下さい。
また終わったら、必ず

SAVE_CONFIG

を実行して下さい。実行しないと保存されません。
より詳しい情報はこちら。

ここまでやるとどうなるの？

Bambu Lab製品にかなり近づきます。追い越せはしないけど。
OrcaSlicerってBambu StudioからForkしたソフトウェアで、UIがほぼBambu Studioなんですよ。
また安定して出力できる速度が上がります。ただ、ここまでやってもBambu Lab X1Cと同等になるかどうか…数値的にはeSUN PLA+を25mm3/sでちゃんと出力できるかな？くらいです。これはBambu StudioのeSUN PLA+用プロファイルと同等の数値です。

あとがき

別のnoteでも触れていますが、Creality K1はこういう手間をかけないと性能を引き出せないです。もったいないなぁ…
ここまでやらなくても使えはしますが、これくらい手間をかけることもできるし、いずれ不調に陥った時に思い出してもらえると良いのではないかと思っています。
良く言えばこういう伸び代があるのはCreality製品ならではで、価格が下がって来たのでチャレンジしても良いと思います。

こういうことはしたくない、安定して使いたい人はBambu LabとかAnkerMakeの方が良いと思います。



Special thanks!

実は全部SNSで教えてもらったことでした。
私がX(Twitter)で苦戦する様をボヤいていたら、Creality K1初期ロットを徹底的に調整した先人が駆けつけて教えてくれたのです。
インターネット最高！

あまりのベッドの傾きに絶望していた時とか、

ノズルを鉄にする時とか、

スライサーに悩む時も…

ちなみに、この方のCreality K1はベッドが完璧に調整されていて凄いです。
さらなる高みがある。。
