【地理学科】QGISで河川縦断面形を作ってみた#2

はじめに :

• 前回の 【地理学科】QGISで河床縦断面形を作ってみた の手順が端折りすぎていたので、もう少し手順を追加しました。

今日の目標 :

• 長崎県を流れる 一級河川 本明川 の河川縦断面形を作ってみましょう。

材料 :

• QGIS 3.28.15 (Mac版)

• QGIS プラグイン:QuickDEM4JP

• QGIS プラグイン:Profile tool

• 国土地理院 基盤地図情報 数値標高モデル

• 国土交通省 国土数値情報 河川データ

作業概要 :

1. 河川データの準備

2. 数値標高モデルの準備

3. 対象河川データの準備

4. 河川縦断面形の表示

【参考】QGIS のフォルダ構成 :

• こんな感じで作ってます

プロジェクト名
├データ1
├データ2

• パスに2バイト文字を使うと QGIS がバグることがあると聞きますが、今回は下記で作成

河川縦断形_本明川
┣ 河川縦断形_本明川.qgz
┃
┣ DEM_本明川
┃　 ┣ FG-GML-4929-17-DEM10B.tiff
┃　 ┣ 他の tiff ファイル
┃
┣ 河川_本明川
　　┣ W05-07_42-g_Stream.shp
　　┣ 他の shp ファイル

1. 河川データの準備 :

1.1 河川データのダウンロード :

• 国土交通省 国土数値情報ダウンロードサイト → 国土数値情報 → カテゴリー 水域 → 河川（ライン）（ポイント） → 長崎県 W05-07_42_GML.zip をダウンロード

• ダウンロードしたファイルを展開し、フォルダ (  例: 河川_本明川 ) に配置する

1.2 QGIS の CRS 設定 :

• 河川データの座標系は「JGD2000 / （B, L）」で作られているので、QGISの座標系も EPSG:4612 に設定

1.3 河川データを QGIS に表示 :

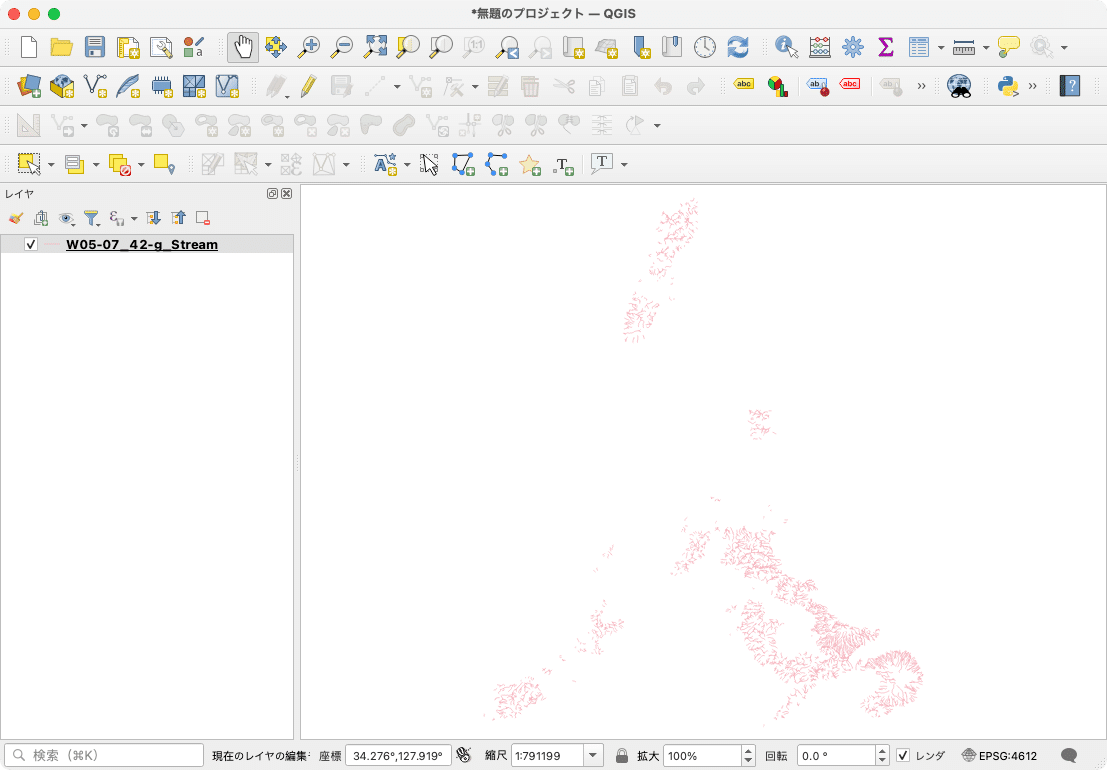

• W05-07_42-g_Stream.shp を読み込む

1.4 河川データの CRS を平面直角座標系に変換 :

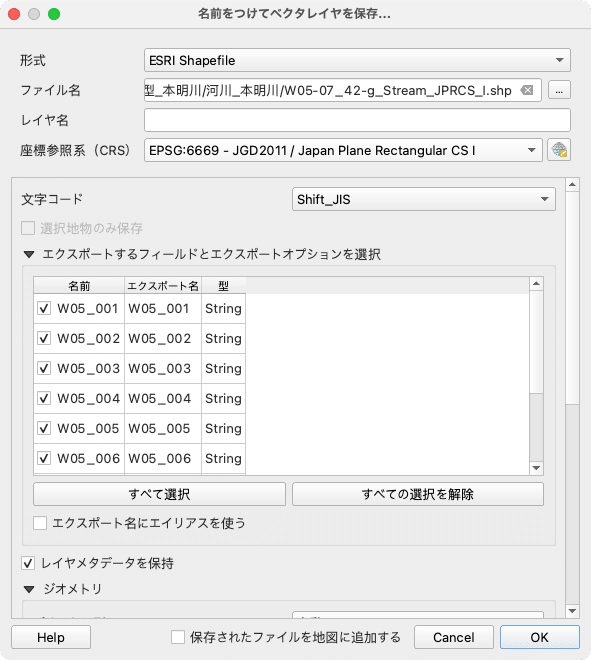

• W05-07_42-g_Stream.shp を右クリック → エクスポート → 新規ファイルに地物を保存 を選択

• ファイル名 → 任意のファイル名 ( 例 : W05-07_42-g_Stream_JPRCS_I.shp )

• 座標参照系 → EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I ( 今回の長崎県は I 系 )

• 保存されたファイルを地図に追加する → チェックを外す ( ここでは変換するだけ )

• OK をクリック

2. 数値標高モデルの準備 :

2.1 数値標高モデルのダウンロード :

• 国土地理院 基盤地図情報サイト → 基盤地図情報のダウンロード → 基盤地図情報 数値標高モデル → 10mメッシュ → 本明川の周辺を選択してダウンロード

• 今回は下記の9個を選択

• ダンロードしたファイルを適当なフォルダに展開する

2.2 QGIS の CRS を平面直角座標系に設定 :

• QGIS の座標系を平面直角座標系 EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I に設定する ( 今回の長崎県は I 系 )

2.3 数値標高モデルを tiff に変換する :

• Quick_DEM_for_JP ( QuickDEM4JP ) を利用してダウンロードした数値標高モデルのファイルを tiff に変換していく

• 入力設定 → DEM → 展開した ZIP ファイルを指定

• 出力設定 → 出力先 → DEM ファイルを配置するフォルダ + tiff ファイル名を指定

• 出力設定 → CRS → EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I

• OK をクリックすると tiff に変換される

• 今回の9個を変換すると、こんな感じになるはず

2.4 tiff をマージする :

• 9個の tiff ファイルを1個にマージしていく

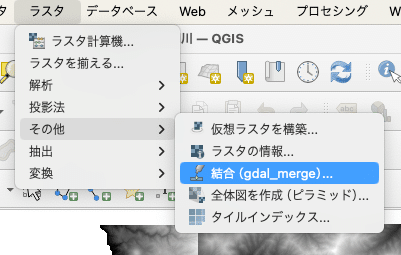

• ラスタ → その他 → 結合

• 入力レイヤ → 9個のDEMファイルを選択

• 出力レイヤ → ファイル名 (例:DEM_本明川)

• 実行 をクリック

• 1つのDEMファイルにマージされるが、なんかエラる

• DEM_本明川 → プロパティ

• ソース → 設定されたCRS → プロジェクトCRS: EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I を選択

3. 対象河川データの準備 :

3.1 本明川の河川データを作る :

• 先に作成した EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I の 河川データ ( 例 : W05-07_42-g_Stream_JPRCS_I.shp ) を QGIS に表示

• 河川データ ( 例 : W05-07_42-g_Stream_JPRCS_I ) を右クリック → エクスポート → 新規ファイルに地物を保存

• ファイル名 → 任意のファイル名 ( 例 : 河川_本名川_JPRCS_I.shp )

• 座標参照系 → EPSG:6669 - JGD2011 / Japan Plane Rectangular CS I

• OK をクリック

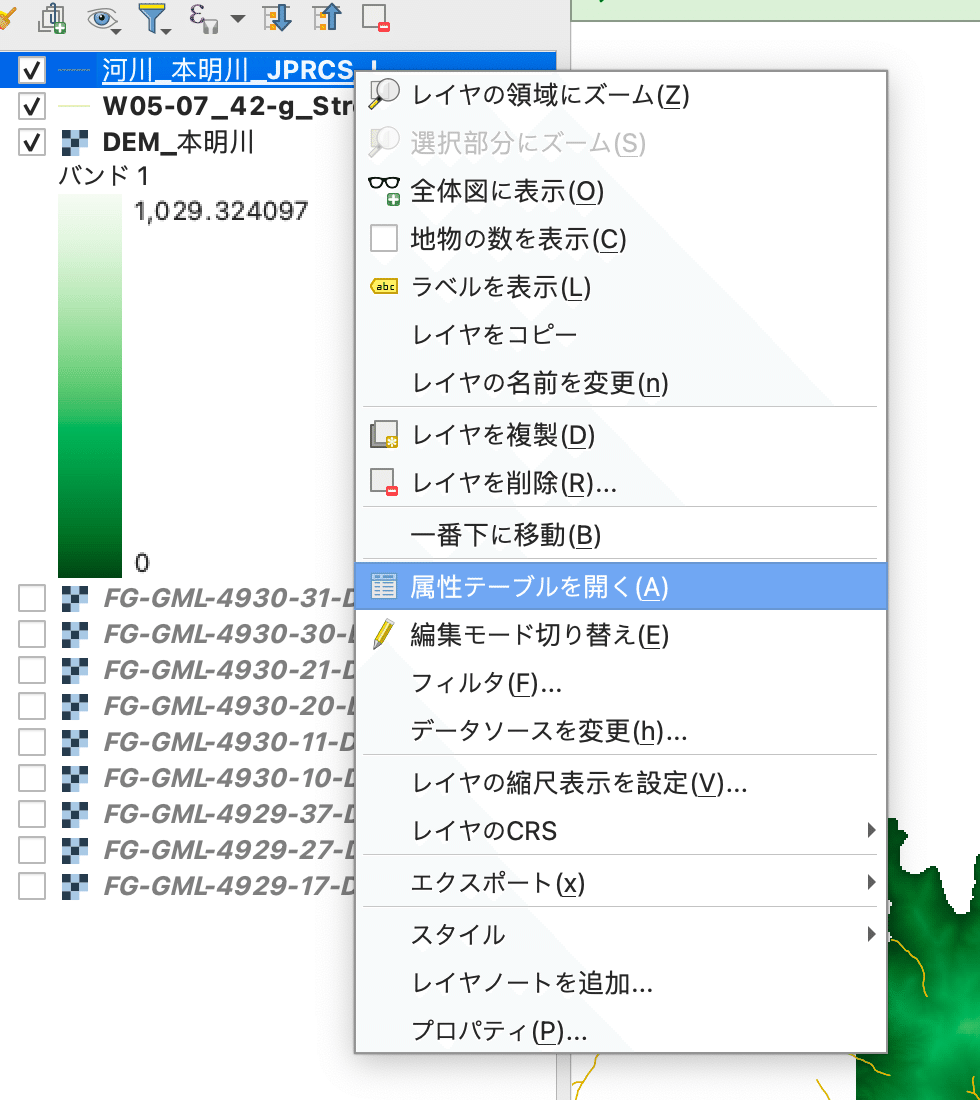

• 河川データ ( 例 : 河川_本名川_JPRCS_I ) を右クリック → 属性テーブルを開く

• 属性テーブルが開く

• 編集モードに切り替え

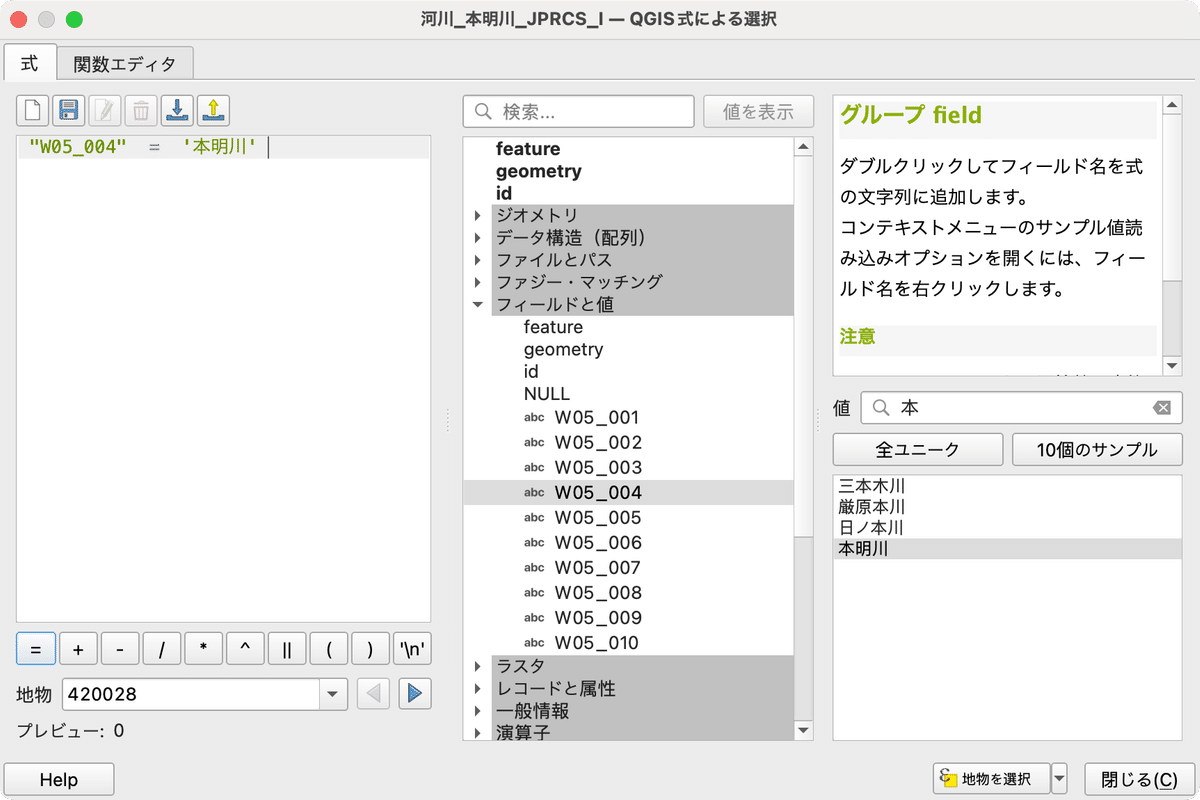

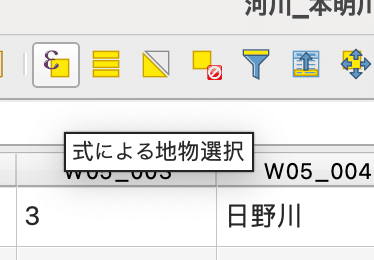

• 式による地物選択

• 本名川を選択

• 選択部分を反転

• 本名川 以外が選択される

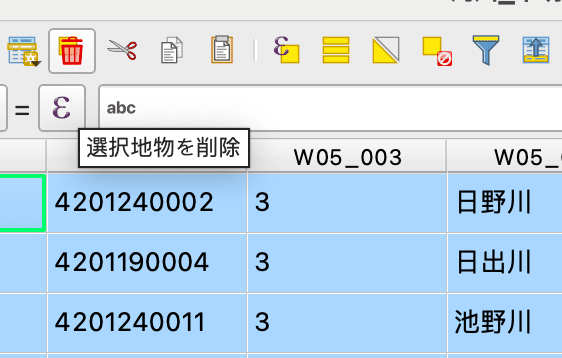

• 選択地物を削除

• 編集モードを切り替え

• 保存する

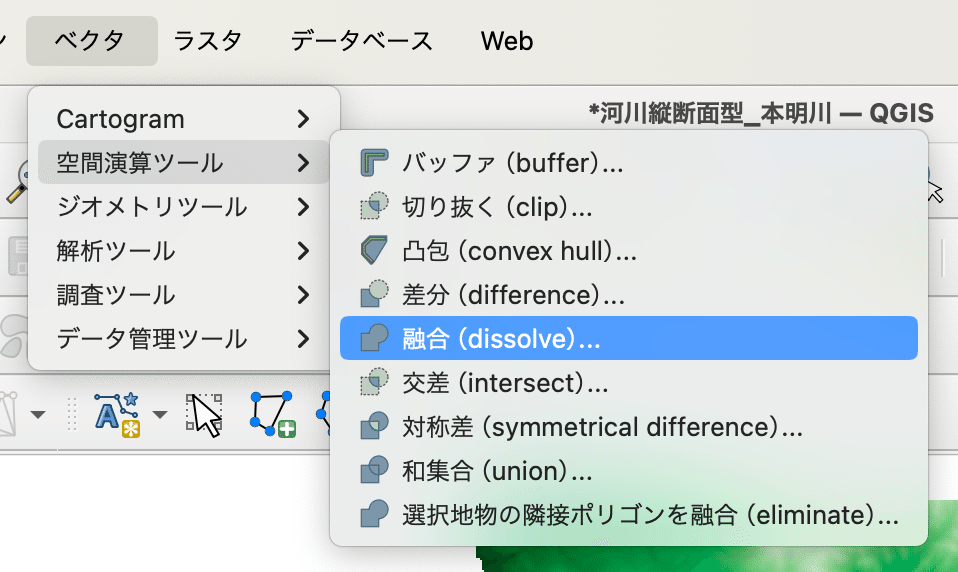

• ベクタ → 空間演算ツール → 融合

• 入力レイヤ → 本名川の河川データ ( 例 : 河川_本名川_JPRCS_I )

•  融合ポリゴンの出力 → 任意のファイル名 ( 例 : 河川_本名川_JPRCS_I_Merge.shp )

• 実行をクリック

4. 河川縦断面形の表示 :

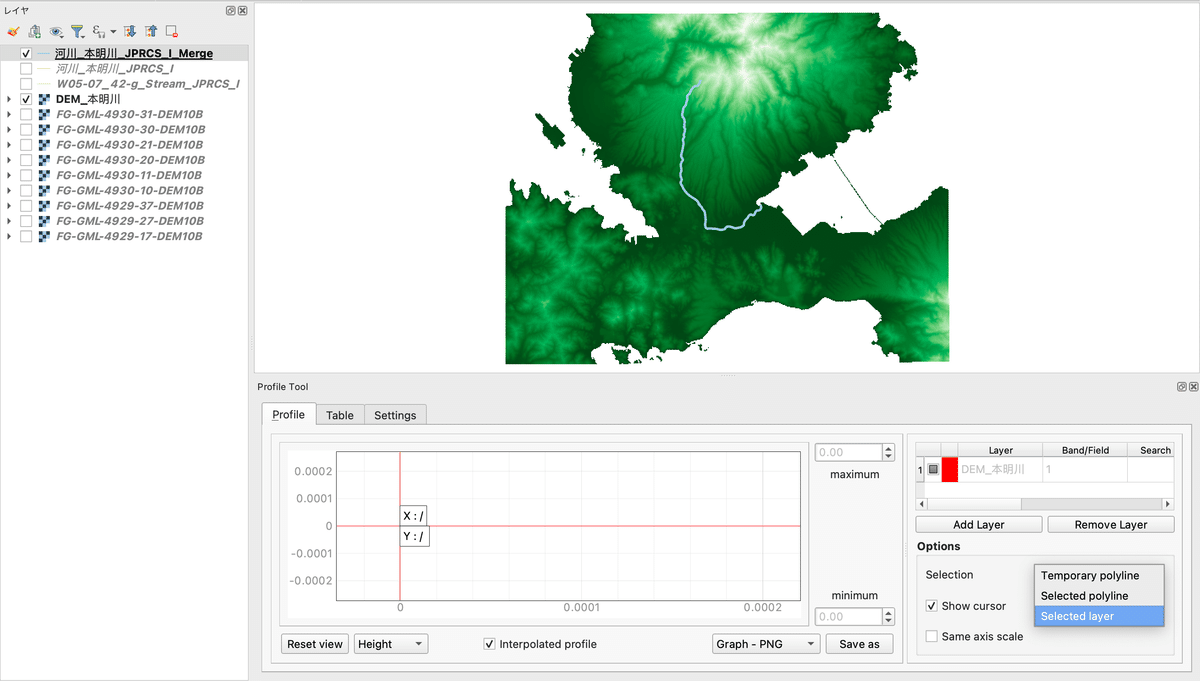

• プラグイン → Profile Tool → Terrain profile

• DEM_本名川 をクリック → Add Layer

• 河川_本名川_JPRCS_I_Merge を選択して、Select Layer

• 本名川の河川縦断面形が表示される

• Excel などでデータ処理したい場合は Table タブをクリック

おわりに :

• 前回の 【地理学科】QGISで河床縦断面形を作ってみた に手順を追加してみました。

• 今後の課題 : 本流+支流の河川縦断面形を作成したい

出典 :

• 国土交通省 国土数値情報 https://nlftp.mlit.go.jp/

• 国土地理院 基盤地図情報 https://www.gsi.go.jp/kiban/
