フィルムカメラ用のシャッタースピードテスターを作ってみた。

昔の機械式フィルムカメラは、電池なしで動きます。問題なのは、長い間使わないと、シャッターが動かなくなってくることです。シャッターが動かないフィルムカメラは、フィルムを現像しても正しく写りません。そんなカメラは修理してもらう必要があります。

ということで、フィルムカメラのシャッターがちゃんと動いているかどうかをチェックできる、シャッタースピードテスターを作ってみました。回路むきだしですが、かわいい？手のひらサイズの小型シャッタースピードテスターができました。

解説動画も、あわせてどうぞ：

作り方を見ていく前に、まずは、使い方を見てみましょう。

使い方

使い方は簡単。カメラの後ろ蓋をはずして、カメラの後ろにフラッシュライトを置いて、カメラのレンズの前にシャッタースピードテスターを置きます。シャッタースピードテスターをUSB-C電源に繋ぎます。あとは、テストをしたいカメラのシャッター速度をセットして、シャッターを切るだけ。シャッタースピードテスターが、実際に計測されたシャッター速度を表示します。カメラのシャッター速度が正確なら、カメラのシャッター速度とシャッタースピードテスターで計測したシャッター速度がほぼ同じはずです。

カメラのシャッター速度を１秒にセットして、シャッターを切ります：

実際に計測されたシャッター速度は、766.08ミリ秒（1/1.31秒）。1秒より速いですが、まあこのくらいだったら、良しとしておきましょうか。：

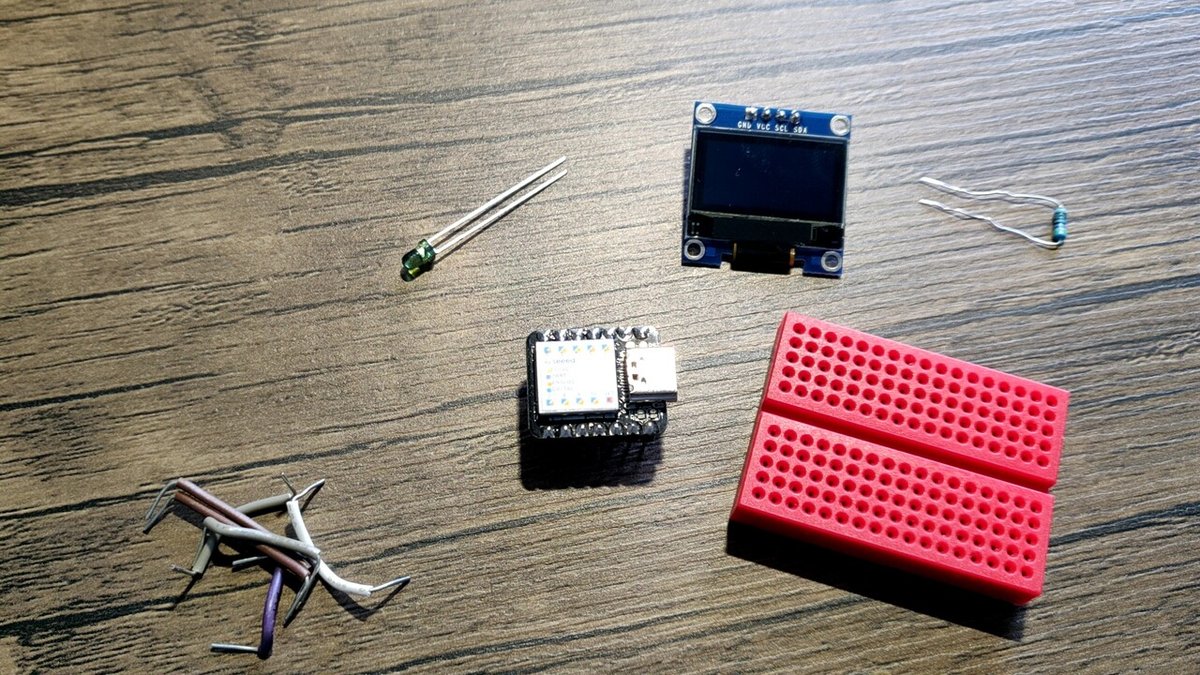

用意するもの

（左上から時計回り）
・フォトトランジスタNJL7502L　光センサー。
・OLEDディスプレー 　0.96" OLED Display 128 x 64 SSD1306 I2C
・抵抗10kΩ
・ミニブレッドボード
・Seeeduino Xiao　Arduino互換のマイクロコントローラー。とっても小さいです。
・ジャンパー線　ブレッドボード用の単芯のもの。

その他に、USB-Cケーブル、フラッシュライトが必要です。

作り方

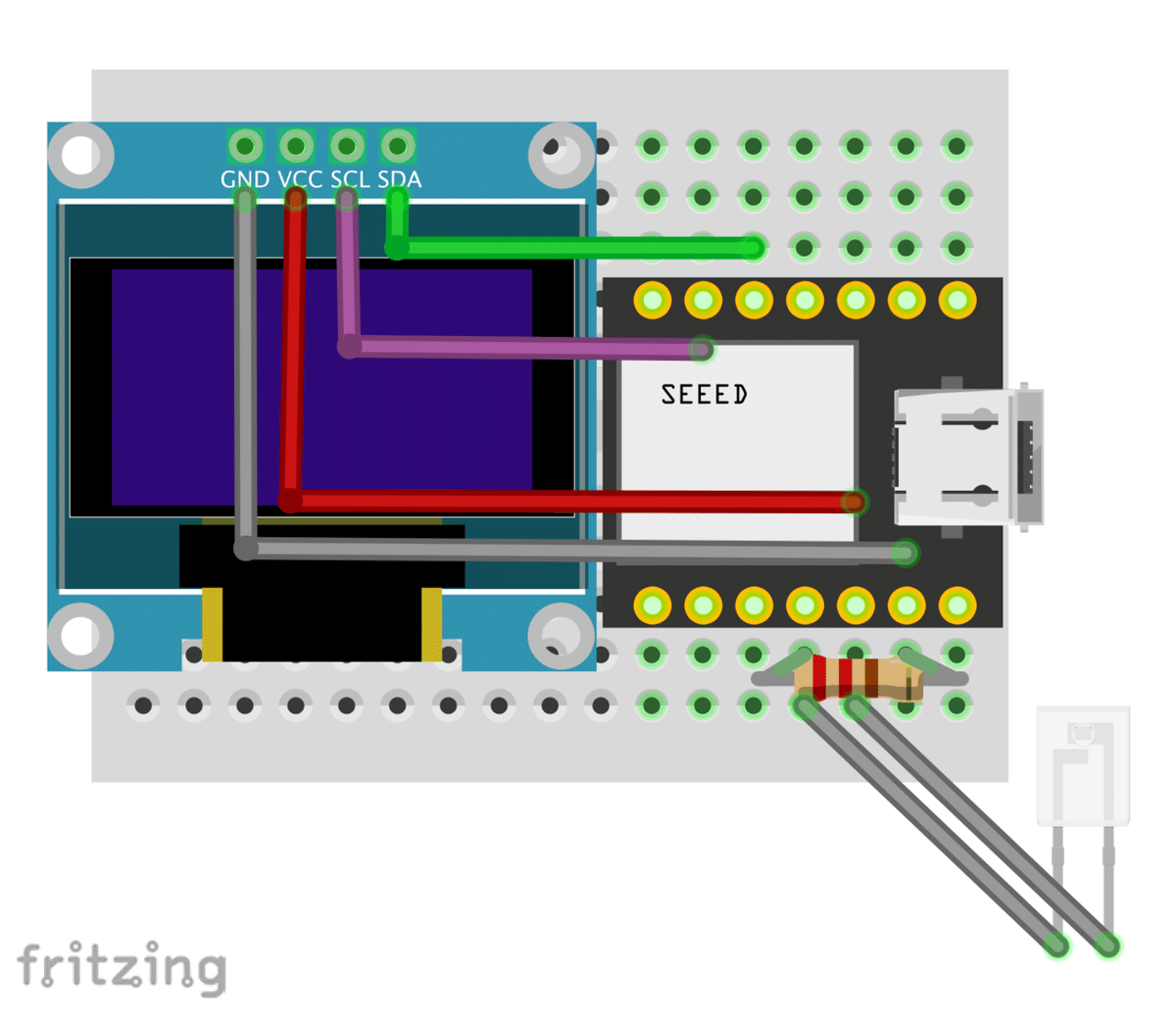

ということで、さっそくシャッタースピードテスターを作っていきましょう。とは言っても、作り方は簡単です。下の図のように部品をブレッドボードにブスブス刺していくだけ。

ということで、ハードウェアのできあがりは以下のようになります。ジャンパー線は、OLEDディスプレーとXiaoの下を通しているので、回路はすっきりして見えます。

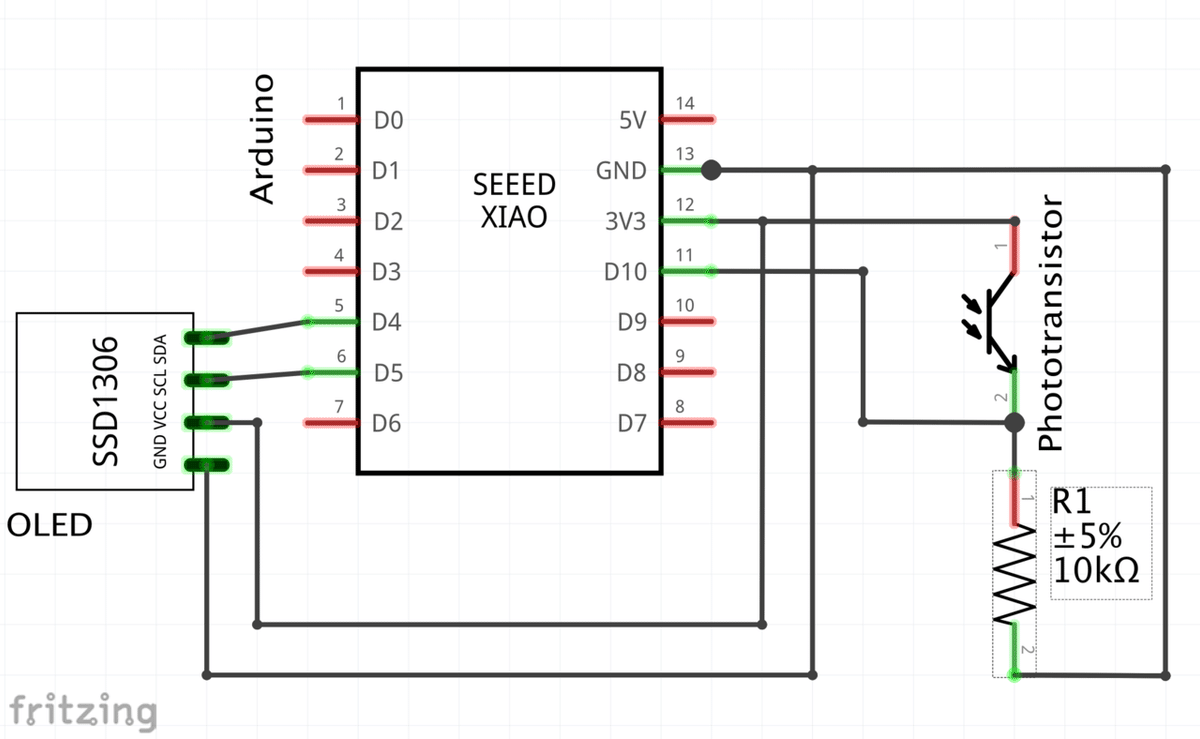

ちなみに、回路図はこちら：

ソフトウェアのインストール

ハードウェアができたら次はソフトウェアです。Seeeduino Xiaoにソフトウェアを転送します。

まずはArduino IDEを、ダウンロード、
https://www.arduino.cc/en/software
そして、Mac (もしくはPC)にインストールします。

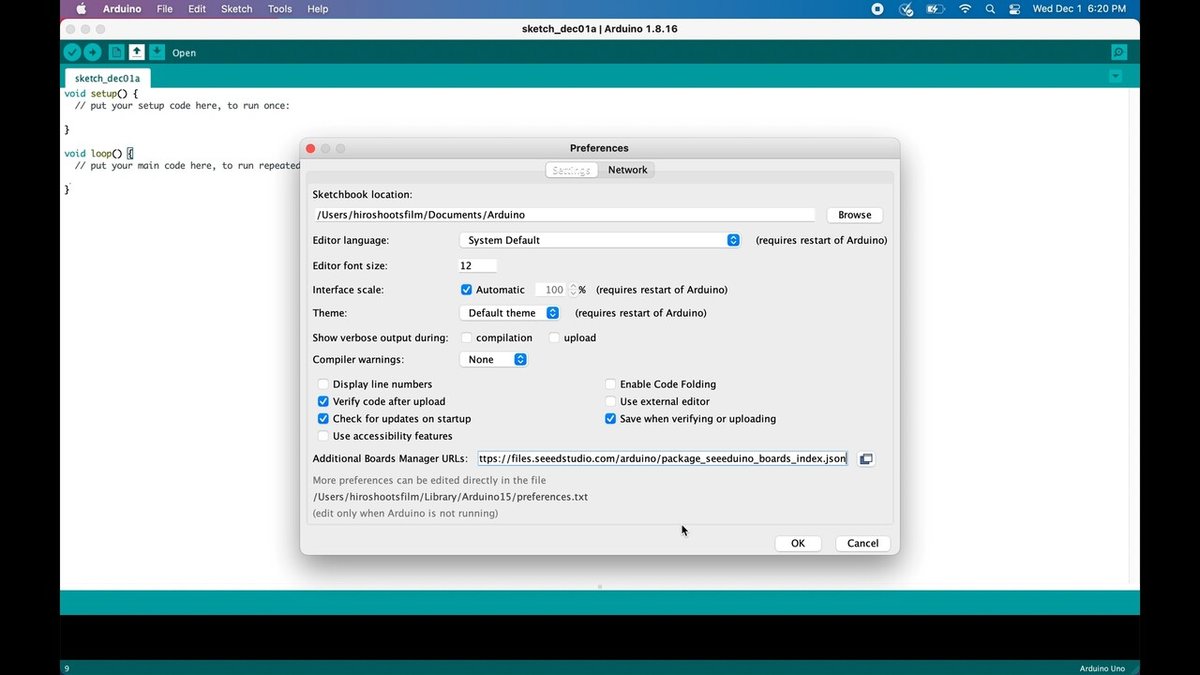

Arduino IDEを起動したら、Preferencesのダイアログを開いて、"Additional Boards Manager URLs"に以下のURLをセットします。https://files.seeedstudio.com/arduino/package_seeeduino_boards_index.json

メニューの　Tools > Board > Boards Managerを選んで、Boards Managerダイアログを開きます。Seeed SAMD Boardsを検索して、インストールします。

Seeeduino XiaoをUSB-Cケーブルで、Mac（もしくはPC）に繋ぎます。

Arduino IDEのメニューで、Tools > Board > Seeed SAMD > Seeeduino XIAOを選びます。

Arduino IDEのメニューで、Tools > Port > ... (Seeeduino XIAO) を選びます。Seeeduino XIAOと表示されているポートを選んでください。

Mac（もしくはPC）で、GitHubのシャッタースピードテスターのページhttps://github.com/hiroshootsfilm/shutterspeedtester

を開いて、Codeボタンを押して、Download ZIPを押します。これで、ソースコードがダウンロードできました。

ダウンロードしたZIPファイルを開いて、Android IDEから、ダウンロードした、shutterspeedtester.inoファイルを開きます。

#define RECEIVER_PIN A6
 の行を
#define RECEIVER_PIN A10
に書き換えます。

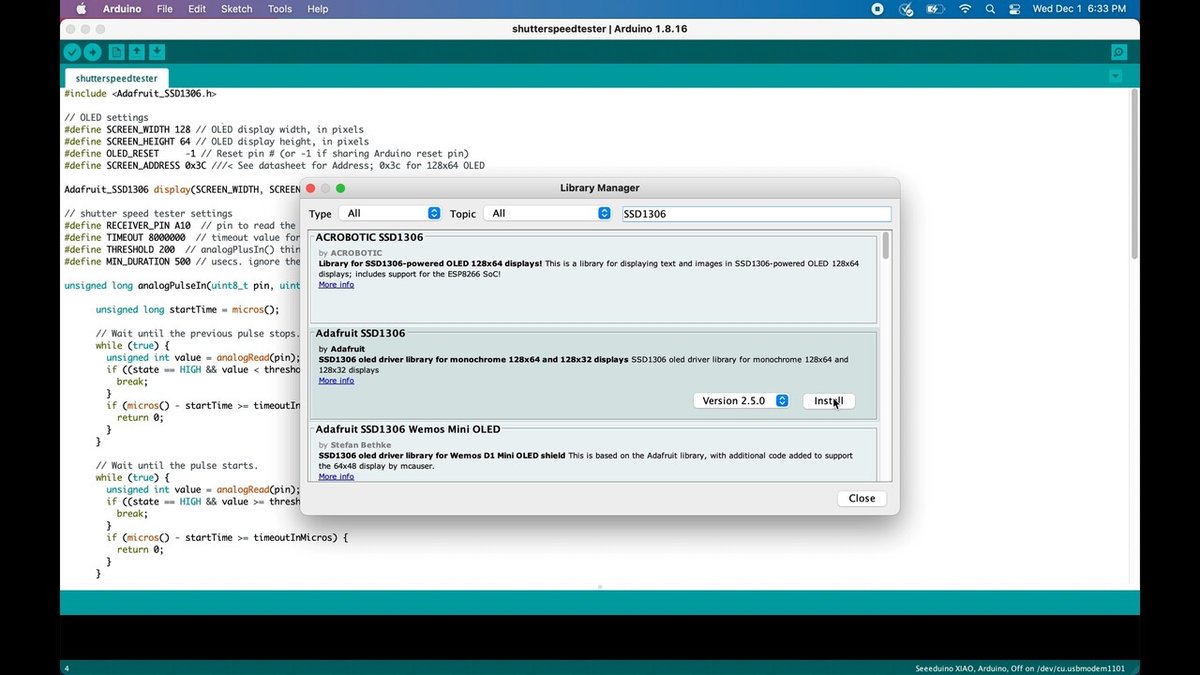

Arduino IDEで、メニュー Tools > Manage Librariesを選び、Manage Librariesダイアログを開きます。Adafruit SSD1306を検索して、インストールします。

最後に、Arduino IDEで、ツールバーの左から２番目のボタン（右矢印のアイコンのボタン）を押します。これで、プログラム（shutterspeedtester.ino）がSeeeduino XIAOに転送できます。

うまくプログラムがSeeeduino XIAOに転送されれば、シャッタースピードテスターのディスプレイにShutter Speed Testerと表示されるはずです。おめでとうございます！これでシャッタースピードテスターが動くようになりました。

Mac（もしくはPC）とシャッタースピードテスターをつなげているUSB-Cケーブルを取り去って、かわりに、シャッタースピードテスターに、USB-Cの電源ケーブルをつけましょう。シャッタースピードテスターは、Mac（もしくはPC）なしでも、USB-C電源ケーブルにつなげば動くはずです。

まとめ

ということで、シャッタースピードテスターを作ってみました。シャッタースピードテスターがあれば、フィルムカメラのシャッターが正しく動いているかチェックできます。ぜひチャレンジして作ってみてください。
