3dsmax(Datasmith)→UEでレンダ

2024年12月3日 23:41

3dsmaxで制作したアニメーションをUE5でレンダリングする手順メモです

3dsmaxでの作業

[通常通りSceneを制作]

(maxでのレンダラーはVrayを使う前提)
[カメラ] コンバート出来るが画角が異なるのでUE上で修正必要

[Vrayライト]コンバート出来る。強度はエリアライトの大きさで自動変換される。UE上で調整必要

オブジェクト・マテリアル
・整列されるように接頭語等つけてオブジェクト名を付けておく
・マテリアルはVrayMat、Physicalどちらでも可
　Physicalの方がUE上ではシンプルなマテリアルになるぽい
　クリアコートはVrayMtlよりもPhysicalマテリアルが再現性が良いぽい
・LightMtl は強度100と設定しておく

モディファイア
モディファイアアニメーションはコンバートされないかも（要検証）
Skinアニメはコンバートされない（要検証）※FBXで対応

[datasmith 書き出し]

Plugin
https://www.unrealengine.com/ja/datasmith

カメラ、ライト、部屋、家具等グールプ単位で書き出す方が入れ替えや表示非表示のコントロールしやすい

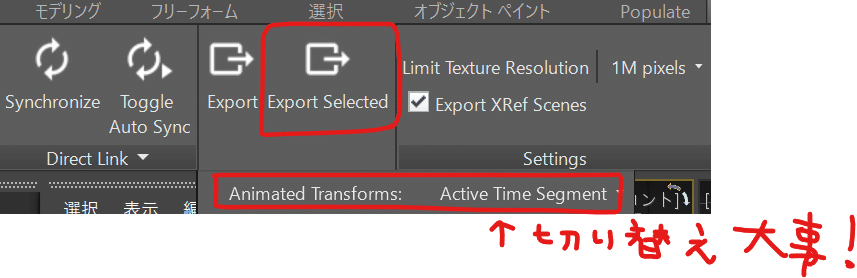

datasmithアニメーション有りで書き出す方法
隠れたオプションの Animation Transforms: をActive Time Segmentに切替

[外部で作成したキャラクターアニメーション]

maxにインポート

マテリアルはPhysicalにする！(UE読み込み時にテクスチャが関連付く)

[UEでの読み込み]
通常のインポート
①スケルトンをレベルシーケンサーにD＆D
②アニメーションシーケンスをスケルトンのタイムラインにD&D

UE5での作業

[Project 作成]

Epic Game Launcher を起動
Unreal Engineを起動
プロジェクトブラウザから任意のテンプレートを選択
今回は映画、テレビ、ライブイベント
ブランクを選択しレイトレースに☑
プロジェクト名を決め[作成]

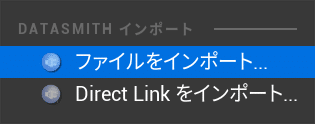

[datasmith import]

①すべてのライトをムーバブルに変更
②外光を入れる場合窓オブジェクトを非表示にする
③カメラ設定1
インポートしたカメラを選択し、下記をオフにする
　Exposur 測光モード
　シャッタースピード
　ISO

③カメラ設定2
　カメラを選択し画角を修正
　3dsmaxの水平画角50°の場合　UEのCurrent Focal Length を38.6

③カメラ設定3
　PostProssesVolを選択し下記をオンにし値を設定
　Exposur測光モード ☑
　シャッタースピード 200　
　IOS　1000

③カメラ設定4
　マルチアングルなどでカメラが親子構造（※画角50°の場合）
　子のカメラを複製する
　複製すると位置がずれるので(0,0,0)に修正
　回転値カメラL(0,0,-50)、カメラR(0,0,50)に修正

④レベルシーケンス作成
　レベルシーケンス作成(c01レベルシーケンス)
　インポートしたDatasmithフォルダのAnimarions/のアニメーションデータをc01レベルシーケンスにD&D
　カメラもD&D
　c01レベルシーケンスのアニメーション尺調整
　c01レベルシーケンスカメラのセクション範囲調整

⑤ライティング調整
　インポートしたライトのIntensityなどを調整
　VrayLight　30000→20000
