【SketchUp応用】モデル作成（外壁）
目的
三次元モデルを作成する流れを説明します。
本資料では、前回取り込んだ図面を元に壁を作成します。
* SketchUpはSketchUp make2017を使用しています。
外壁を作成しよう！

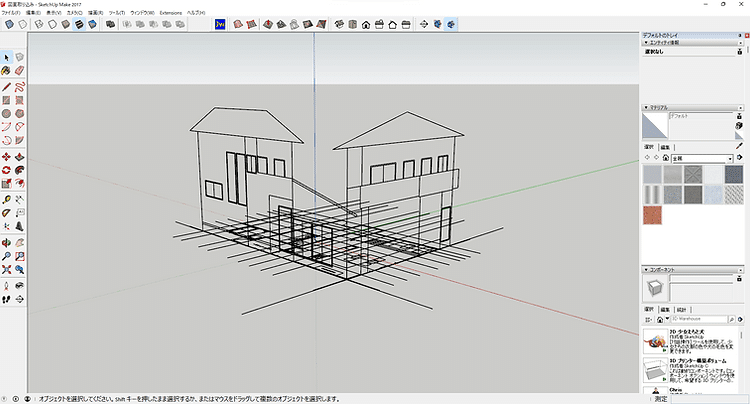

前回は、モデルを簡単に作成するための準備として、立面図を立ち上げて、平面図と合わせました。
今回は、いよいよSketchUpを使ってモデルを作成していきます。
まずは、平面図の外壁の線をなぞります。線ツール（L）や長方形ツール（R）を使って、外壁の線をなぞりましょう。立面図が邪魔であれば、立面図を選択
した状態でHを入力すると、非表示になります。Ctrl＋Hを入力すると、再び表示されます。
平面図の線をなぞると面が作成されます。プッシュプルツール（P）を使って壁を立ち上げましょう。もう一度立面図を表示させて、軒天まで壁を立ち上げます。
作成した壁は一枚ずつグループ化しておくと、後に修正するときにやりやすいです。右クリックからグループ化できますが、グループ化のショートカットを
自分で設定した方がより早く作成できるようになります。ちなみに僕は、Ｇで
設定しています。
屋根の影響で壁が斜めになっているところがあります。この場合どうすれば
よいでしょうか？
SketchUpでは、線や面のみを選択して変形させることができます。この場合、下の画像のように線を選択して移動させます。
移動ツール（M）を使って、線を立面図の棟のところまで移動させます。
南面、東面の外壁を作成できたら本日は終了です。
お疲れ様でした！
