温度監視システムの構築(大型ディスプレイ表示) 番外編その1 前編
目的:「温度監視システムの構築」番外編として大型モニターへの表示する為の設定と画面作画が出来るか検証する。
1.各機器の配線をおこないます。
(DL30やIOカードをベースに接続、GR8-EM変換器の接続、RGP30接続、温度調節器の接続、ハブ等の接続)

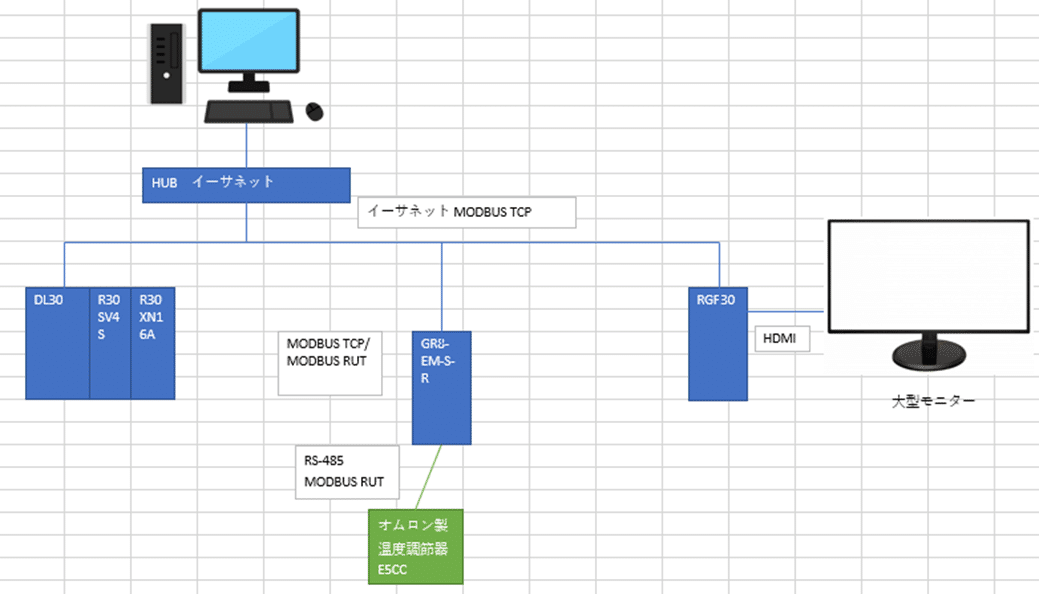

本手順書では下記構成で配線を実施しました。
![](https://assets.st-note.com/img/1676353572950-XXSfSsNVlf.png?width=1200)
(下記 詳細図)
![](https://assets.st-note.com/img/1676353632853-74GPdNfa3x.png?width=1200)
※電源AC100かDC24か電源投入前にそれぞれの機器の電源仕様を要確認すること。
2.DL30、GR8、温度調節器、PC設定は別記事「温度監視システムの構築(RS485機器からデータロギング) 前編~後編」参照ください。
注意事項:IPアドレス設定の際はアドレス重複しないよう注意してください。
3.全ての機器へ電源投入し、RGP30のUSBポートに「USBマウス」「USBキーボード」を配線してください。
4.しばらくすると、下画像のようにモニターにWindows画面が映りパソコンのようにWindowsが立上がってくると思います。
![](https://assets.st-note.com/img/1676353915744-yBKK6LD4Jo.png?width=1200)
5.Windows立ち上がったら、「スタート」⇒「Windowsシステムツール」⇒「コントロールパネル」をクリックします。
![](https://assets.st-note.com/img/1676353986564-t7sHGrGaMA.png)

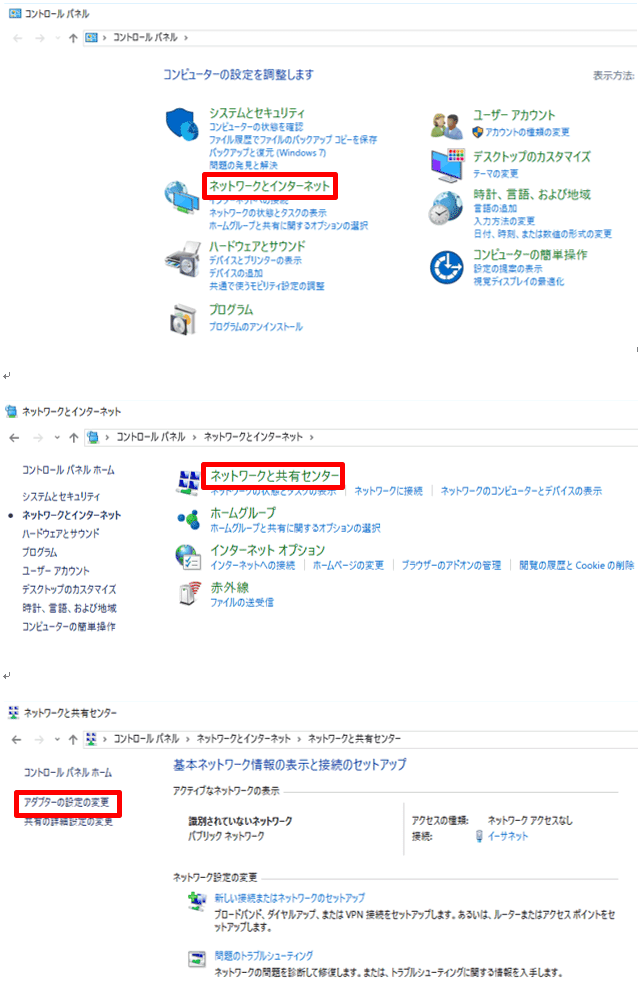

6.次に「ネットワークとインターネット」⇒「ネットワークと共有センター」⇒「アダプターの設定の変更」を順にクリックします。
![](https://assets.st-note.com/img/1676354072756-uUE5yOEpDo.png?width=1200)
7.「イーサネット」を右クリックし、「プロパティ」をクリックします。
![](https://assets.st-note.com/img/1676354161597-LeLZPEGEw6.png)
8.「インターネットプロトコル バージョン4(TCP/IPv4)」をクリックし、「プロパティ」をクリックします。
![](https://assets.st-note.com/img/1676354257959-7HOadBmeTL.png)
9.IPアドレスとサブネットマスクを入力し「OK」をクリックします。
![](https://assets.st-note.com/img/1676354310392-sMh83YxRK7.png)
以上でRGP30の設定はとりあえず終了です。
10.次にパソコンを操作します。
「RGP-Designer」をダブルクリックし立ち上げます。
(RGP-Designerインストールしてない場合はパソコンにインストールしてください.インストールはエムシステムのホームページより無償で可能です。)
![](https://assets.st-note.com/img/1676354418186-lsg6JHuiWA.png)
11.下画像のようにRGP-Designerが立ち上がります。
![](https://assets.st-note.com/img/1676354489947-5pwm7B83Qv.png?width=1200)
今回は以下のような完成画面を作成する手順を説明していきます。
![](https://assets.st-note.com/img/1676354526575-DHn6t0ORhL.png?width=1200)
![](https://assets.st-note.com/img/1676354558961-BJBObM3aDW.png?width=1200)
作成手順については次の記事「温度監視システムの構築(大型ディスプレイ表示) 番外編その1 後編」に記載します。
