OMRON (EQ100-E) を使用した電力監視
目的：OMRON製電力計の積算電力量をEQ100-Eで記録、監視する事が出来るか検証する。
１．各機器の配線をおこないます。
本手順書では下記構成で配線を実施しました。
（※電力計のCTの配線や電源の配線は下記図省略しています）
２．EQ100-Eと設定用PCをLANケーブルで接続します。
３．設定用PCのネットワーク設定をおこないます。
「コントロールパネル」→「ネットワークとインターネット」→「ネットワークと共有センター」→「アダプターの設定の変更」の順でクリックします。
４．「イーサネット」で右クリック→「プロパティ」をクリックします。
５．「インターネット プロトコル バージョン4(TCP/IPv4)」→「プロパティ」をクリックします。

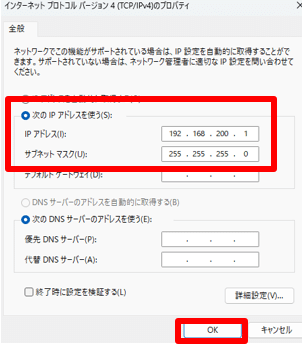

６．画像のようにIPアドレスとサブネットマスクを入力し「OK」をクリックします。
以上でパソコンの設定は完了です。
IPアドレス：192.168.200.1
サブネットマスク：255,255,255,0
７．次にEQ-Managerを立上げます。
EQ-Managerのダウンロードがまだの場合は下記リンクよりダウンロードしてください。（EQ-ViewerダウンロードすればEQ-Managerも一緒にダウンロードされます）
８．「ファイル」⇒「新規作成」⇒「EQプロジェクト」をクリｋックします。
９．任意のプロジェクト名を入力し「OK」をクリックします。
１０．「計測デバイス登録」をクリック、画面下の「追加」をクリックします。
１１．デバイス種別をクリックして、KM-N1をクリックします。
１２．画像のように入力し「OK」をクリックします。
１３．続けて「追加」をクリックします。
１４．２台目の電力計KM-N1-FLKの情報を画像のように登録し「OK」をクリックします。
１５．次に「拡張設定」⇒「ユーザ指定ファイル設定」⇒「設定」をクリックします。
１６．画像のようにファイル出力する間隔を入力します。
ここでは１時間間隔でファイル出力するように設定しました。
１７．EQ100-EのIPアドレスを変更したい場合は「ネットワーク設定」から変更します。
今回は特に変更しません。
１８．「RS-485通信ポート設定」⇒RS-485_1の「設定」をクリック。
通信設定をここで電力計側とあわせ「OK」をクリックします。
１９．「SDカード出力設定」⇒「設定」、画像のように設定し「OK」をクリックします。
２０．「ロガー」⇒「オンライン接続」をクリックし、「OK」をクリックします。
２１．「設定の書込み」をクリックします。
２２．「ロガー」⇒「ロギング開始」をクリックします。
２３．電力計KM-N1-FLK側の設定も見ておきましょう。
設定確認は下画像参照ください。
設定後は機器の電源ONOFFをしてください。
※計測回路設定については実際の計測回路によって変動します。
今回は単相2線式、5ACTで設定しています。
２４．ブラウザーを立上げてください。
２５．ブラウザーのURL入力バーにEQ100-EのIPアドレス「192.168.200.200」を入力し「ENTER」キーを押します。
２６．ユーザー名とパスワードを聞いてきた場合下記を入力し「ログイン」をクリックします。
ユーザー名：admin
パスワード：admin
２７．EQ100-Eのトップ画面が表示されます。
「現在値モニター」をクリックします。
２８．2台の電力計の積算電力量が確認できます。
（1分周期でロギングしているので1分毎に最新データが表示されます）

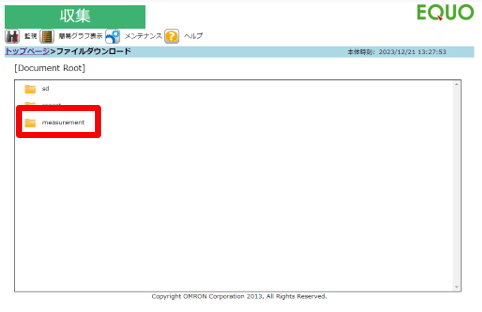

２９．トップページに戻って、「ファイルダウンロード」をクリックします。
３０．「measurement」⇒ダウンロードしたい日付のフォルダーを開けダウンロードしたい時間のファイルをダウンロードする事が出来ます。
以上でOMRON製電力計の積算電力量をEQ100-Eで記録、監視する事を検証出来ました。
