SDF TextureとLiltoonでセルルックの影を再現しよう！

かもか

1. SDF Textureとは？

Signed Distance Fields Textureの略称で、簡単に言うと「距離の情報を保存している画像」です。詳しくは数学やプログラミングの話になるので、他の記事を参考にしてください。法線転写しなくても「テクスチャ１枚で綺麗なセルルック風の影を作れる」というところが魅力ポイントだと思います。
Liltoonの1.8.0バージョンからSDFテクスチャで影を制御できるようになったので、今回はSDFテクスチャを制作してUnityとLiltoonで設定までやってみようと思います！

2. 作業の流れと下準備

UV展開

テクスチャを作成するので、当然ですがUV展開する必要があります。
わざわざ顔だけのUVマップを作成する必要はありません。下の画像のようなUVマップに白黒マスクをかけて活用する方法もあります。

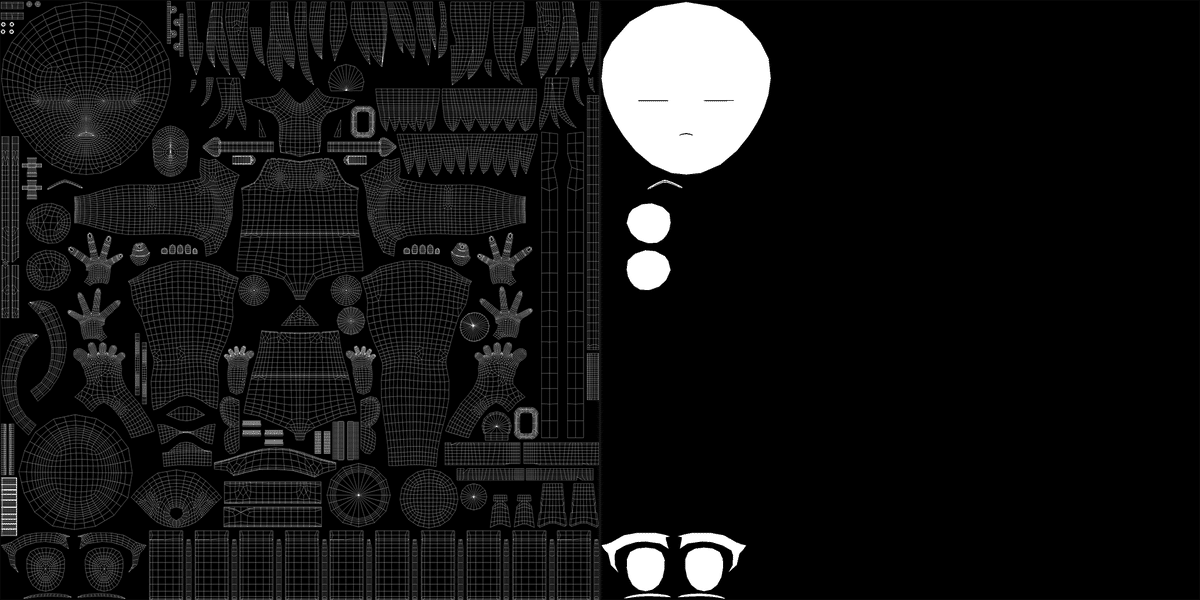

（左－UV、右－マスク）UVの一部だけ活用してもOK、もちろん専用のUV用意してもOK

影のテクスチャ

テクスチャの作成は、Photoshopやクリスタ、サブスタなど2、3Dテクスチャツールを使用してもいいし、Blenderなどのモデリングツールからライティングを行ったものをベイクしたり、ノードを組んでテクスチャを出力してもいいです。好みの方法で制作してください。

影テクスチャ合成用ツール（２種類・無料）

1．AnimeXDチャンネルのSDFツール

上記の動画の概要にあるGoogle Drive URLでダウンロードできます。簡単で使いやすいですが、影テクスチャを書き出す際、PNGフォーマットを合わせてあげないと無限にエラーが出ますので注意が必要です。
（フォーマット関係はテクスチャ制作で説明します。）

2．TMR.S1さんのSDFツール

上記のノートからダウンロードできます。AnimeXDのSDFツールより色んなオプションに対応していて、ファイルのフォーマットも気にしなくてもいいので使いやすいです。ツールからRGチャンネルで合成することもできますが、Liltoonと相性が良くないのか理由は分からないが、特定の角度で変な影が出たので、RGチャンネルで書き出すことはあまりおすすめしません。

失敗記録）一見うまく行ってるように見えるが、特定の角度から変な影が出てしまう．．．

3. SDFの作成

テクスチャ作成

光の角度は顔の正面から180°、 157.5°、135°、112.5°、90°、67.5°、45°、22.5°、0°になります。計９枚のテクスチャが必要ですが、これより減らしても影の表現が少しシンプルになるだけなので、減らしても特に問題はありません。ただし、今回使うAnimeXDのSDFツールに関しては、少し複雑なので下の説明を確認してください。

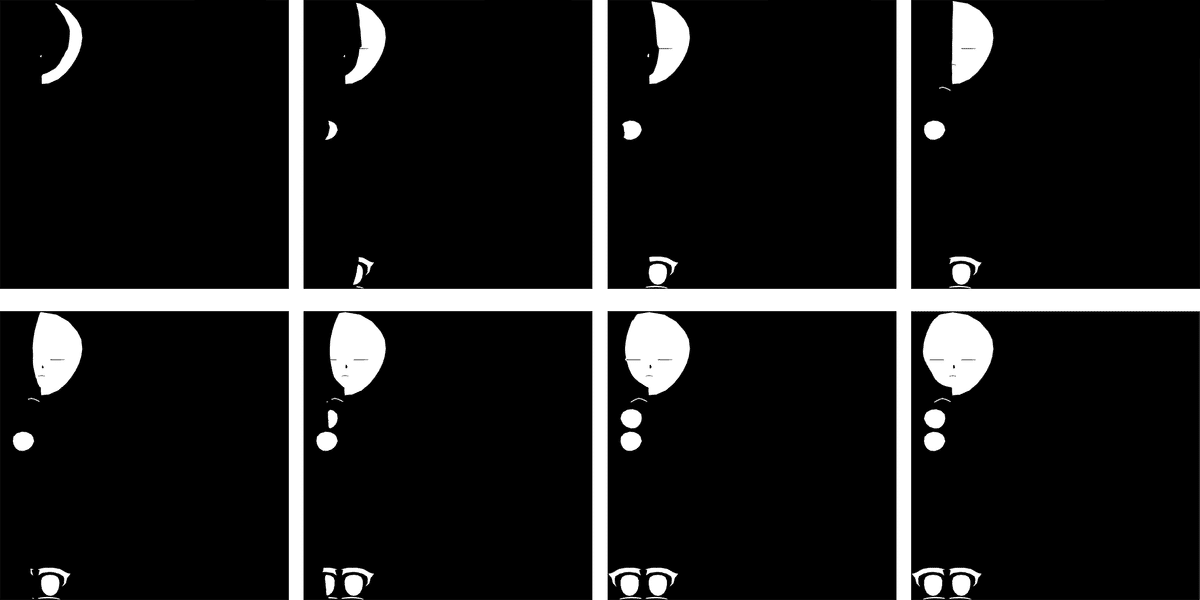

私が作った画像（８枚）１枚忘れたけど、特に問題はなかった。

片方の影テクスチャが完成したら、画像合成ツールに入れてGrayscaleの画像を制作するだけです！適用するモデルが左右非対称の顔だったら、左右別で影テクスチャを制作する必要はありますが、左右対称のモデルだと片方だけを制作して、左右反転すればOKです。

合成ツールで合成する（AnimeXD）

ダウンロードしたフォルダを開くと、imagesの中にサンプル画像が入っています。サンプル画像を削除して、制作した影テクスチャをimagesフォルダに入れれば準備は終わります。ただ、AnimeXDのSDFツールは二つの注意事項があります。
１．PNGフォーマットはアルファ抜き、RGB、８Bitにすること

Photoshopの設定。他のツールも似たように合わせてください。

２．ファイルの名前はa~g.pngにすること
ファイルの名前を変えたり、間のファイルがなかったり、途中で終わったりすると、ツールがうまく起動しません。なので、影テクスチャを８枚より少ない枚数を制作した場合は、途中のファイルを複製して名前だけ入れ替えてあげて必ず８枚を埋めてください。

例えばこんな感じ


１，２の何かが合わないと、こうなります。

後はrun.batファイルを起動すれば、フォルダの中にsdf.pngファイルが作成されます。

合成ツールで合成する（TMR.S1）

ダウンロードしたフォルダの中にある、SDF_SDTexture_Tool.exeを起動してください。

１．作成した影テクスチャを全部❶にドラッグ＆ドロップします。
２．各ファイルの順番があってるか確認して、合ってないなら❷のSortをクリックする。（ただ、ファイル名がバラバラすぎるとうまく行かないので注意です。1~9など数字の順番か、アルファベット順など、順番は整えてあげましょう）
３．オプションのチャンネルをGrayscaleに変更します。
４．Exportボタンを押してファイル名を決めれば終わりです。
→２回目以上書き出す時は、元のファイル名を他の名前に変形してあげないと、特に確認なしで勝手に上書きされるので注意

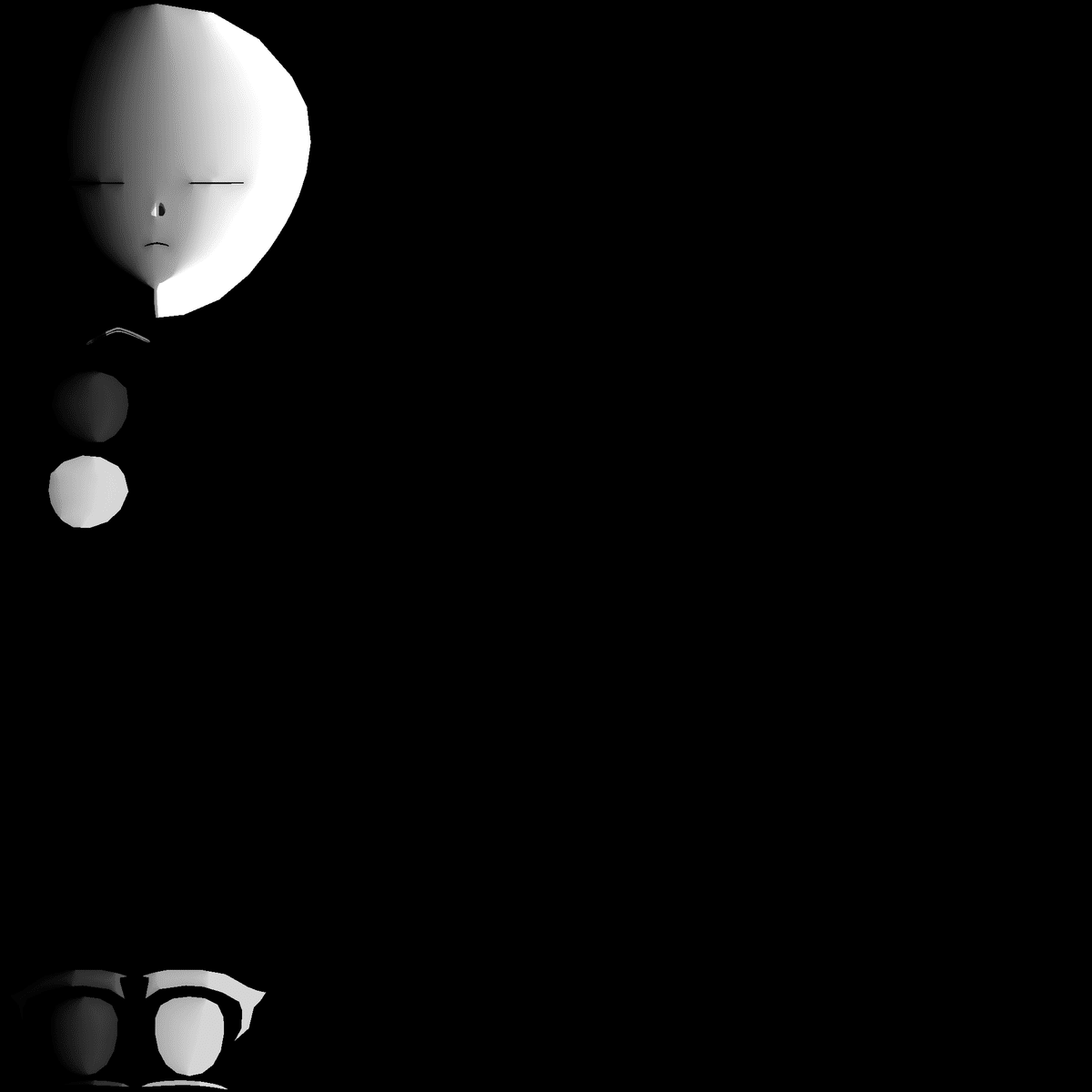

書き出すとこのようなテクスチャが作成されます。

グラデーションが綺麗になってるか一度確認しましょう

（Liltoon用）R、Gチャンネル設定

lilさんのTwitterを参考に、レイヤー構造を立てました。私はPhotoshopで作業したけど、レイヤー効果を使えればどのツールでも大丈夫です。Photoshopでは乗算（Multiply）、加算（Linear Dodge(Add)）を使用します。

（）の中はレイヤー効果の名前です。
保存した結果

これでSDFテクスチャは作成完了です！次はUnityで設定すれば終わりです。

4. Unity設定

私はUnity2019.4.31f1バージョンを使いましたが、UnityはLiltoonが対応しているバージョンであれば、どのバージョンも大丈夫です。ただ、Liltoonは1.8.xバージョンなのか確認してください。下記のURLでLiltoonをダウンロードできます。

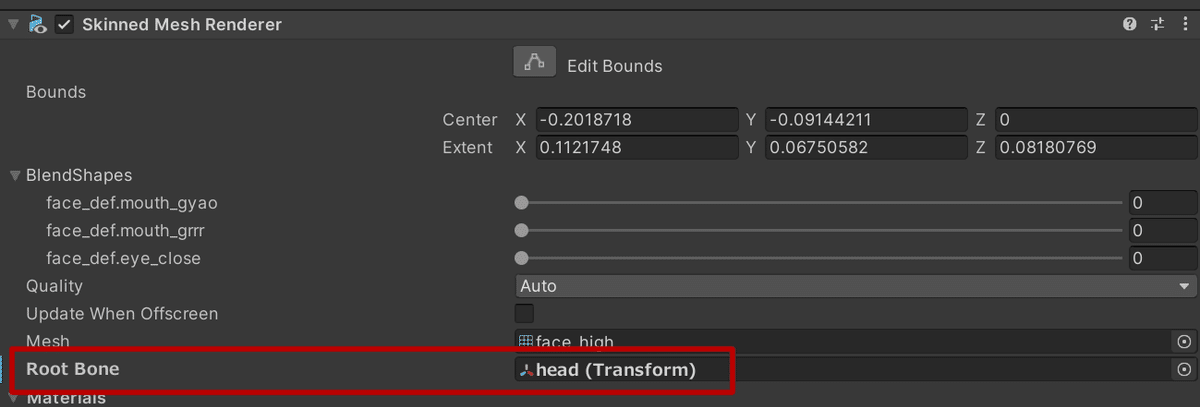

１．（骨があるモデルの場合）適用するオブジェクトのMesh RendereからRoot boneをHeadに修正します。骨がないモデルはスキップしてもOKです。

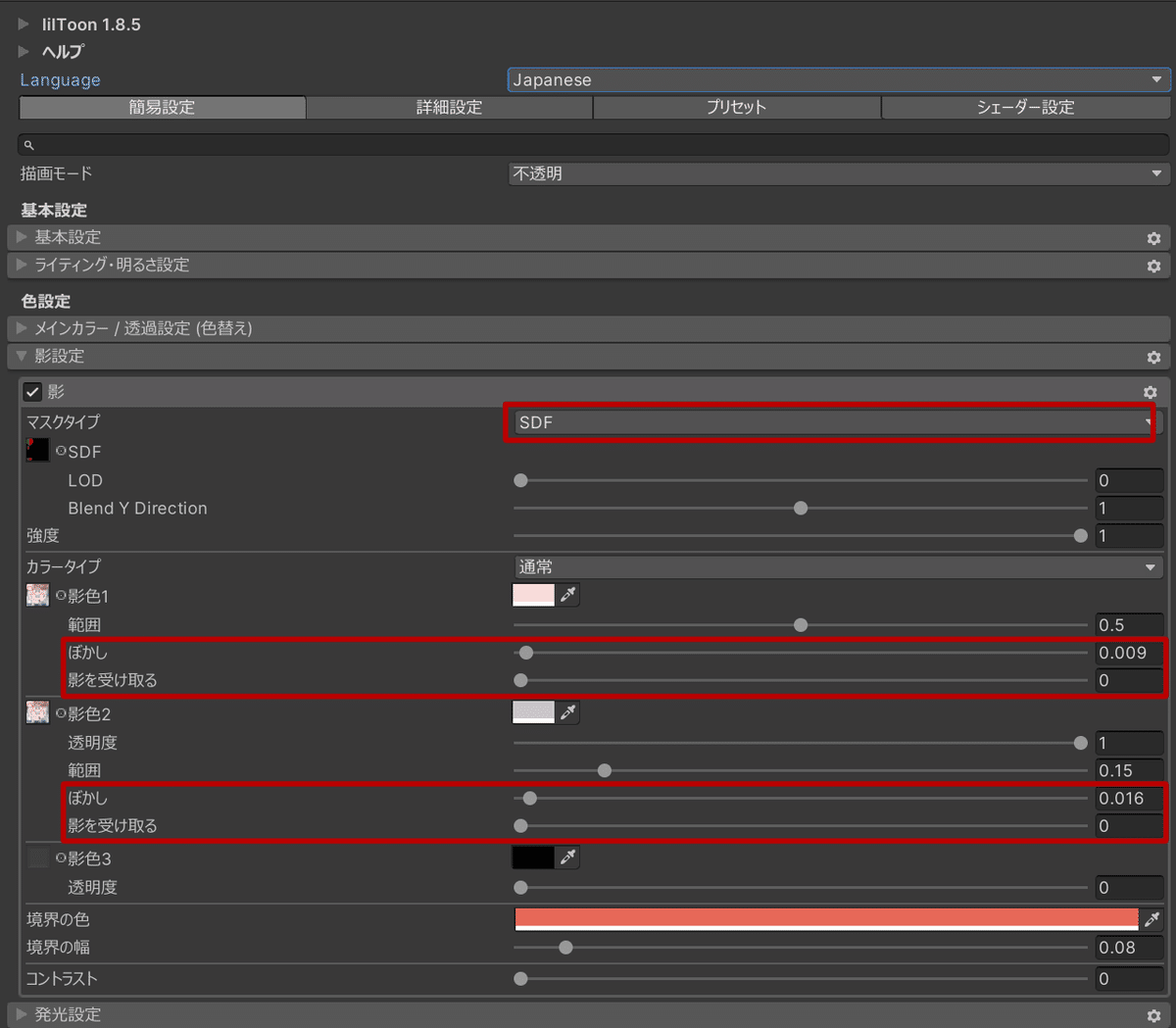

２．Liltoonマテリアルの影設定のマスクタイプを「SDF」に変更します。

３．「影を受け取る」は０にします。ぼかしや範囲は好みに合わせて数値を変更します。（個人的にはぼかしは０に近いほど減らした方がおすすめです）

5. 結果


左－適用前、右－SDF適用後

影が綺麗になりました～～～～！嬉しいです！
実はこのモデルは、法線転写でセルルック風の影を出すようにしていましたが、個人的にはほっぺや顎ラインに沿った影の表現は圧倒的にSDFテクスチャの方が結果も綺麗だし作りやすかったです！おすすめ！

左－法線転写、右－SDFテクスチャ

6. 参考資料

SDFテクスチャ制作と適用に参考にしていた記事などのまとめです。
