【Revit2025 新機能解説】コーディネーション モデルの変更
本記事ではAutodesk Revit 2025の新機能の1つである「コーディネーションモデルの変更」について解説します。
機能概要
今回のアップデートで新たに追加された新機能です。
Autodesk Docs上のモデルをリンクした際のリンクモデルに対しての変更を可視化するためのツールです。使用方法は[コラボレート]タブ - [コーディネイト]パネル - [コーディネーションモデルの変更]コマンドから実行します。
コマンドを実行すると、「コーディネーションモデルの変更」ツールが表示されます。
このツールは通常のリンクモデルに対しては使用できず、あくまでAutodesk Docs上のモデルをリンクした際に有効となります。
実際の使用方法
ここからは実際にリンクを含めた使用手順を記載していきます。
⒈ Autodesk Docsにモデルを保存する
今回は日本向けサンプルモデル3種をAutodesk Docs上に保存しました。
これらのモデルはコラボレート機能からではなくファイルを直接アップロードしています。
⒉ Revitプロジェクトを開始する
任意のテンプレートからプロジェクトを開始します。当然ですが、モデルは空の状態です。
⒊ プロジェクトにモデルをリンクする
この空のプロジェクトにAutodesk Docs内のモデルをリンクしていきます。
[挿入]タブ - [リンク]パネル - [コーディネーションモデル]ドロップダウン▼ - [Autodesk Docs]コマンドをクリックし、リンクするモデルを選択します。
今回は構造モデルを選択します。
⒋ 変更を加えた構造モデルをAutodesk Docsにアップロードする
今回は「屋上要素の削除」、「外階段まわりの要素の移動」、「コンポーネントファミリの作成」の3種へ変更を加えてみます。
保存した構造モデルをAutodesk Docsにアップロードすると、バージョンが「V2」に変わりました。さて、元のプロジェクトではどのように反映されるでしょうか。
⒌ Revitプロジェクトで「コーディネーションモデルの変更」を確認する
まず、Revitプロジェクト側のリンクモデルを更新します。

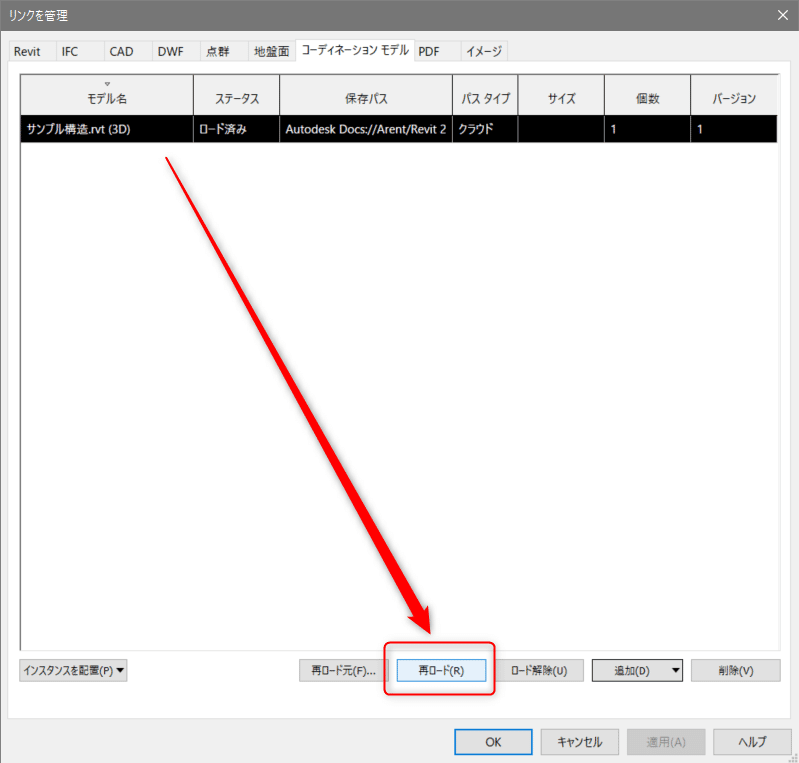

[管理]タブ - [プロジェクト管理]パネル - [リンク管理]よりダイアログを表示し、[コーディネーションモデル]タブ内の該当のリンクモデルを[再ロード]します。
次に「コーディネーションモデルの変更」ツール内の「コーディネーションモデルを選択」から構造モデルを選択します。
比較するバージョン（今回はV2とV1）をリストから選ぶと結果が表示されます。
2つのバージョン間での「追加」「修正」「削除」の要素数が可視化され、各カテゴリごとで内訳を確認可能です。
まとめ
リンクモデルに対して行われた変更が可視化できる機能とその手順について解説しました。Autodesk Docsの契約が必要な機能ではあるものの、モデルの変更点が非常にわかりやすくなったため、メインプロジェクトでの確認が容易になりました。
これまでは変更箇所をあらかじめ把握しておく必要があったり、目視での確認による漏れがあったりと、使いこなすのが困難なリンク周りでしたが、このアップデートによりさらに使いやすいツールになりました。
