Tableauで作る『ワッフルチャート』
#WOW2022 Week52でお題となっていたワッフルチャートについて、備忘もかねて記載します。
ワッフルの様な見た目で割合を表現することができます。

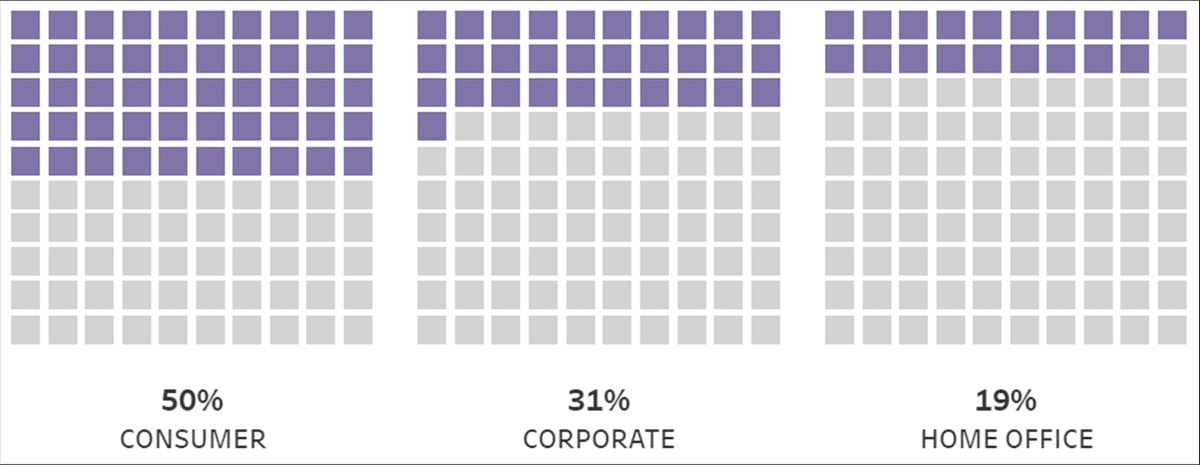

＜完成図＞
スーパーストアのデータから顧客区分売上高の割合を表示しています。
＜作成方法＞
１．ワッフルチャート用のデータ準備

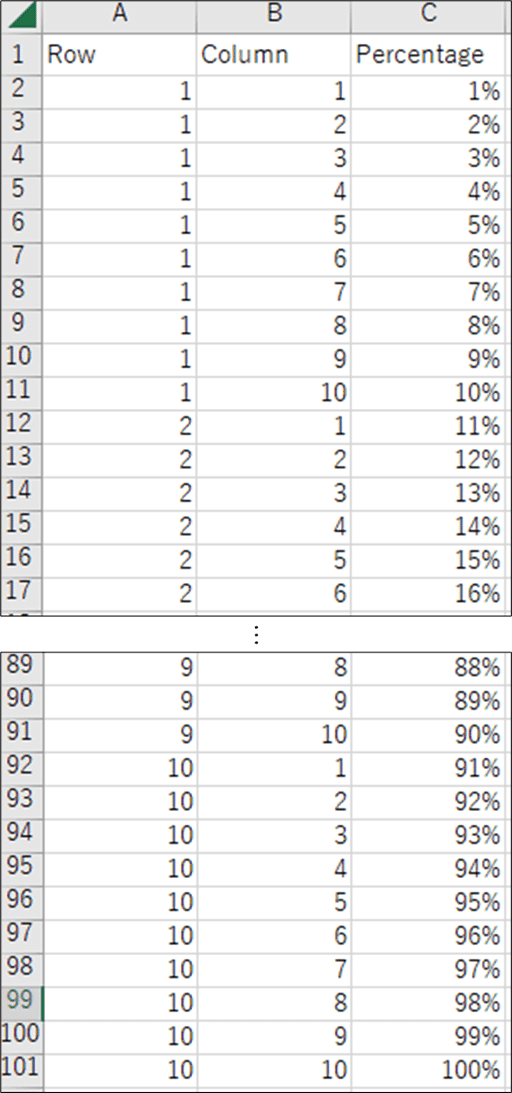

ワッフルの形状（10×10の100マス）を表す100行のデータを作成します。
Row：1～10（各10行ずつ）
Column：1～10（Rowの各数値に対し1～10を繰り返し）
Percentage：1%～100%
２．データのリレーション設定
スーパーストアと先ほど作成したデータをTableauに取り込みます。
今回は顧客区分別にチャートを表示させるためリレーションが必要ですが、共通フィールドがなくこのままではできません。

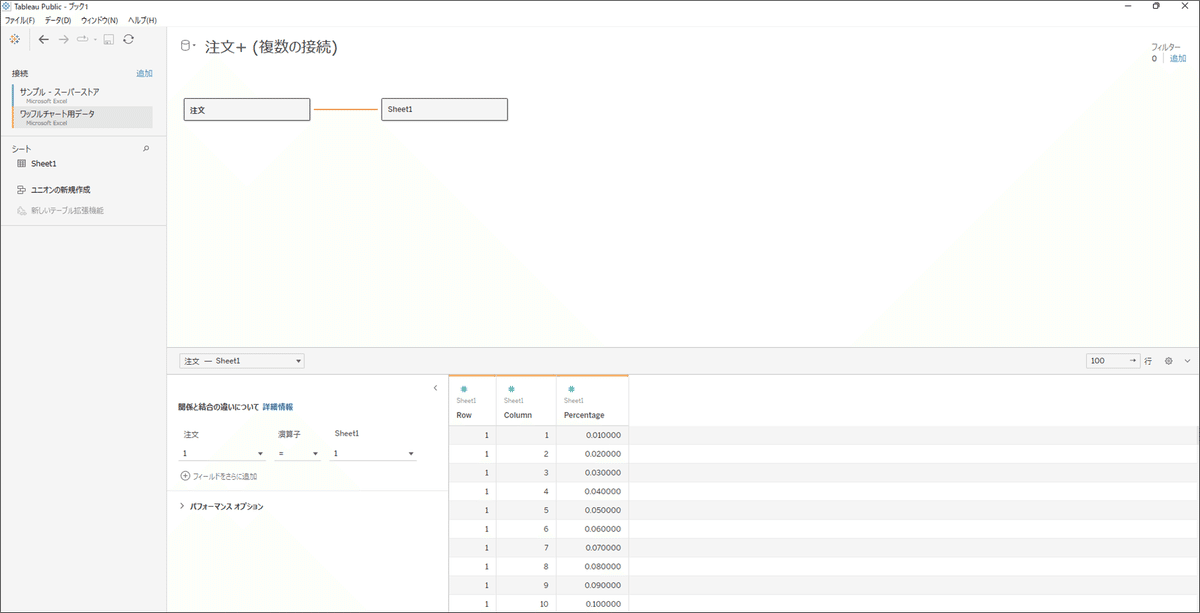

フィールドの選択＞関係の計算を作成からそれぞれ「1」を設定することで、リレーションが可能となります。
３．ワッフルの基本形を作成
「Clolumn」を列に、「Row」を行に、集計せずディメンションとして持ってきます。
マークタイプを四角に変更するとワッフル基本系の100マスとなるのですが、このままでは「Percentage」をラベルに入れると分かるように1%が左下に位置してしまうため、Rowの軸を反転しておきます。
４．ワッフルの色付け
色付けの基準となる顧客区分売上高の割合を計算します。

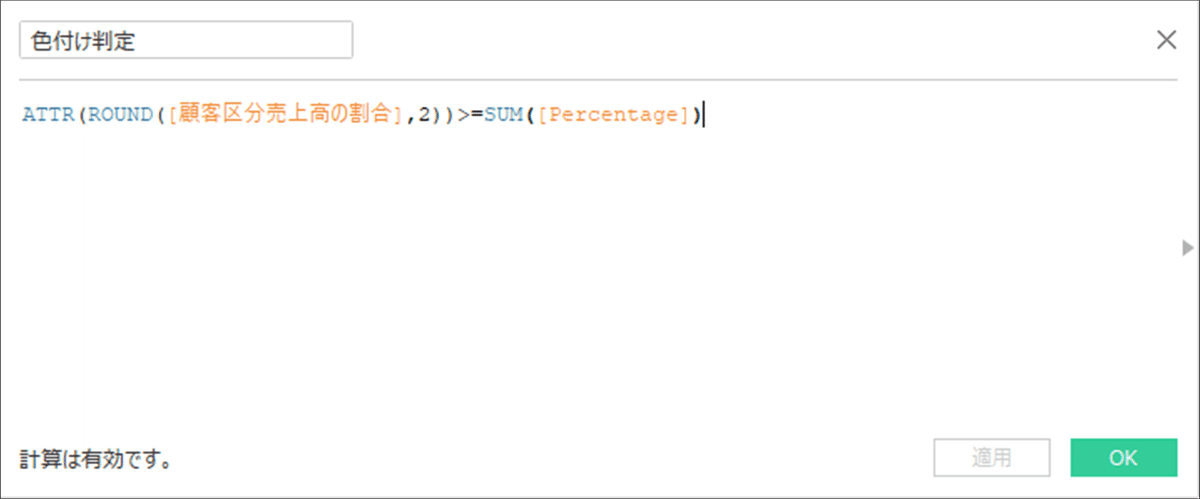

ワッフル色付け判定用の計算フィールドを作成します。
※小数点以下2桁でラウンドが必要です。
（ラウンドしないと割合が49.8%の際に49%までしか色付けされない）
顧客区分を列に持っていきます。
「色付け判定」をマークの色に入れると、色が変わります。

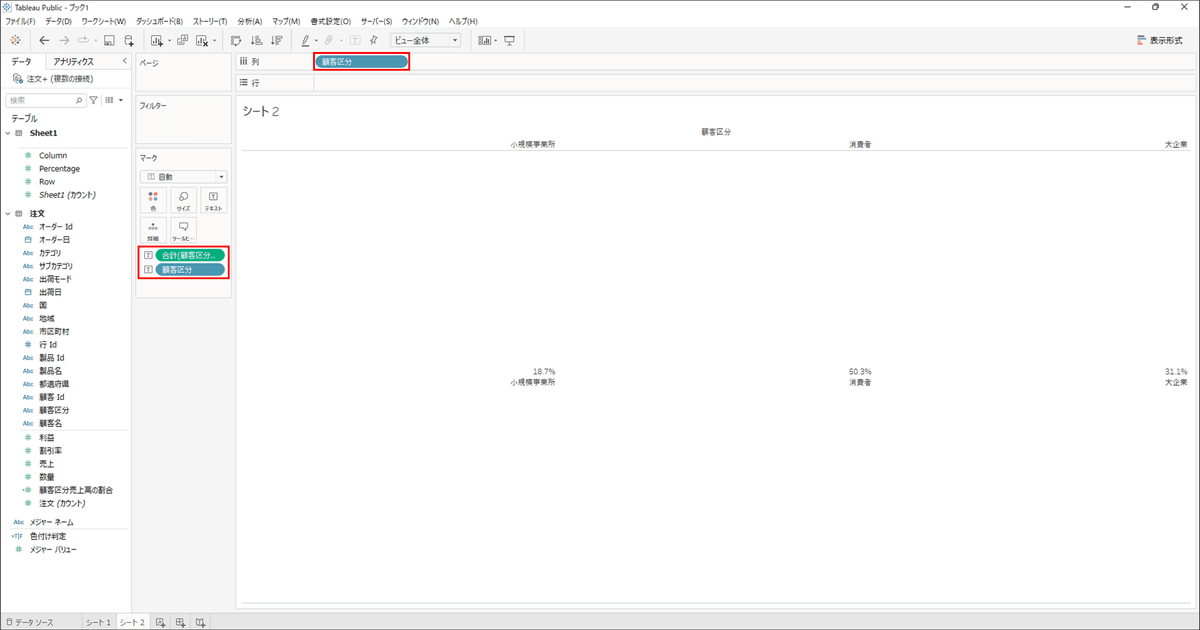

確認として「顧客区分売上高の割合」をラベルに入れると
・小規模事業所：18.7%→ワッフルの19%まで色付け
・消費者：50.3%→ワッフルの50%まで色付け
・大企業：31.1%→ワッフルの31%まで色付け
となり、意図した色付けができた事が分かります。
最後に細かい加工を行います。
・ラベルの「Percentage」と「顧客区分売上高の割合」を外す
・色の編集を行う（ここでは、真：紫 偽：灰 としています）
・列のフィールドラベル（顧客区分）を非表示にする
・それぞれの軸のヘッダーの表示を外す
・四角のサイズを調整する
・ビューの列・幅のサイズを調整してワッフルを正方形にする
・枠線の書式設定の行の境界線、列の境界線のペインをなしにする
・線の書式設定のグリッド線、ゼロラインをなしにする
・ツールヒントの編集でツールヒントの表示のチェックを外す
これでワッフルチャートの完成です！
５．おまけ
（#WOW2022 Week52のダッシュボードに近づける）
ワッフルチャートのシートを編集します。
・顧客区分の順番を消費者→大企業→小規模事業所に並び替える
・顧客区分のヘッダーを非表示にする
各顧客区分の割合を示すバナーを新規シートで作成します。
・「顧客区分」を列に、「顧客区分の売上高の割合」と「顧客区分」を
ラベルに入れる
・顧客区分の順番を消費者→大企業→小規模事業所に並び替える
・顧客区分に別名をつける
消費者→CONSUMER
大企業→CORPORATE
小規模事業者→HOME OFFICE
・列のフィールドラベル（顧客区分）を非表示にする
・顧客区分のヘッダーを非表示にする
・テキストの配置を水平方向：中央、垂直方向：中にする
・テキストの文字サイズを調整する
・枠線の書式設定における行の境界線のペインをなしにする
ダッシュボードを作成します
・ダッシュボードサイズを1000×525ピクセルにする
・各シートをダッシュボードに入れサイズ等を調整する
・必要なテキストを入れる
完成！！
