突き抜ける罫線（スキマ付き）

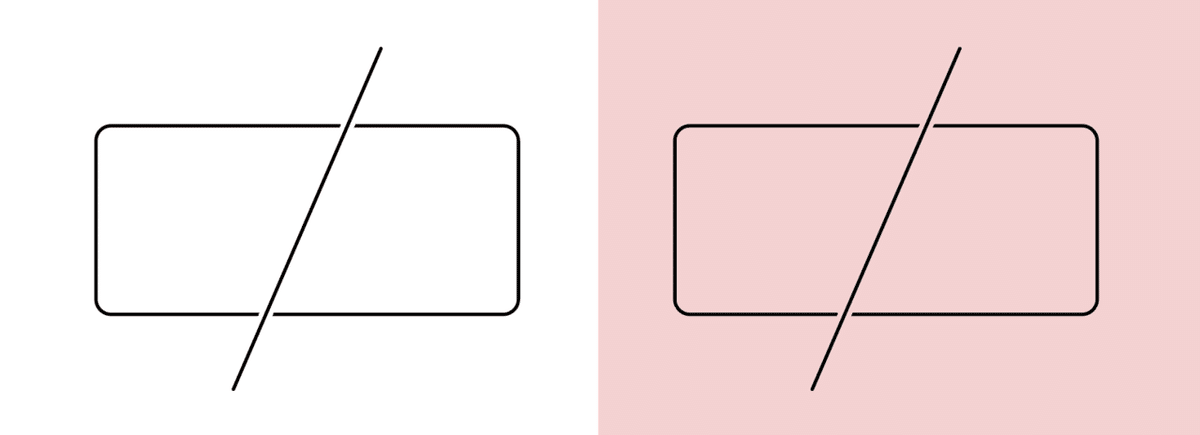

次のように、スキマ付きで突き抜ける罫線を作成します。スキマ部分は透過されるように「グループの抜き」を利用します。

手順

次の手順で作成します。

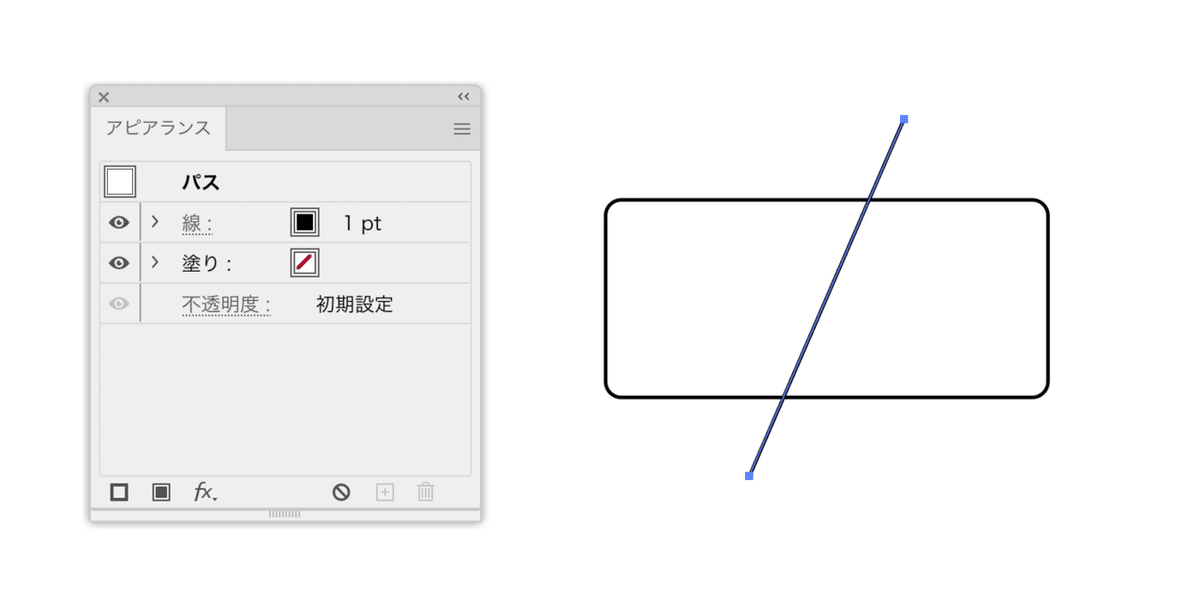

1. ここからスタート

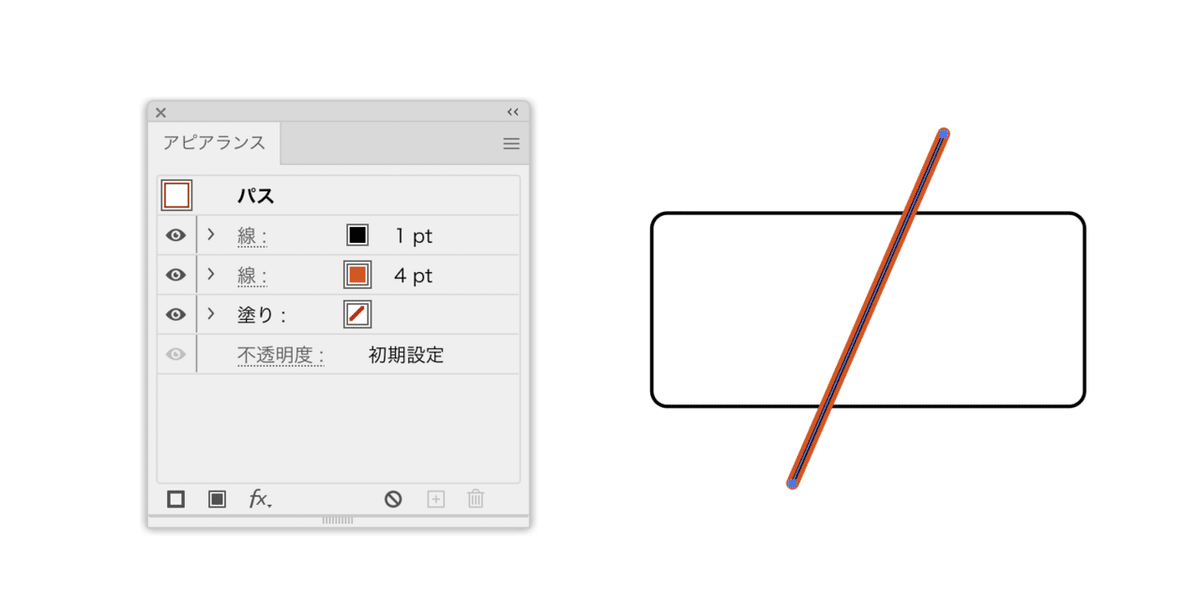

2. 罫線を追加し、適当なカラーを設定し、線幅を太くする（追って［アピアランス］パネル内で見分けやすいカラーがよい）

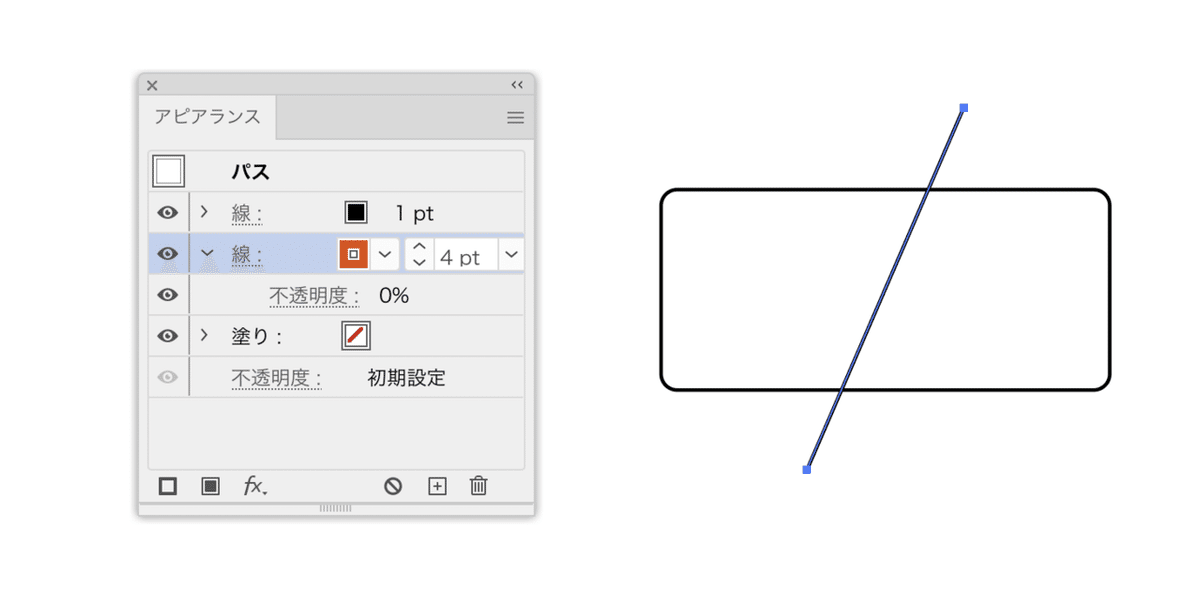

3. 追加した線の不透明度を0%に設定する

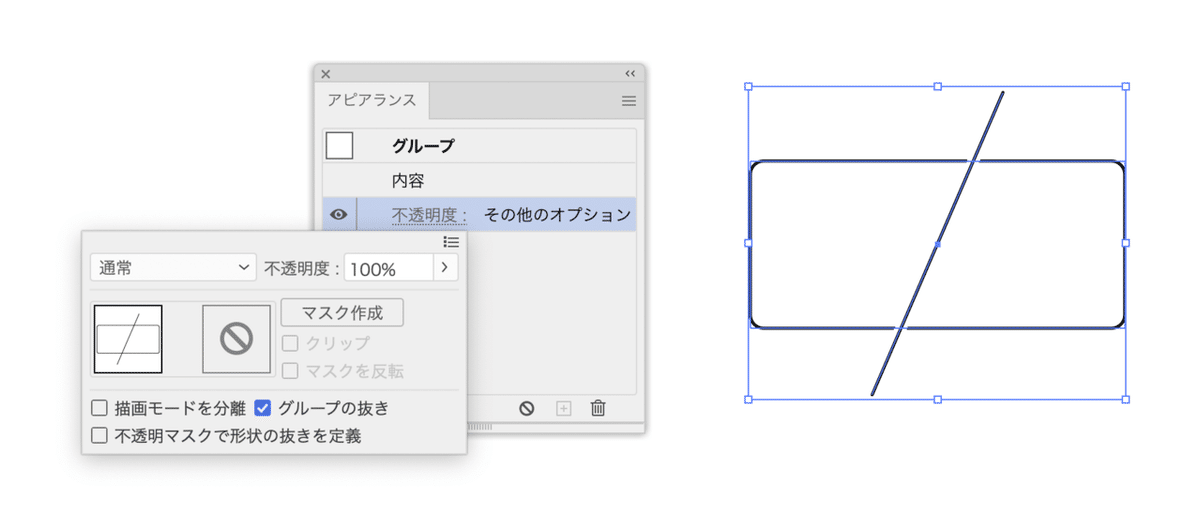

4. 背面の四角形と一緒にグループ化し、［グループの抜き］オプションをオンにする

ここまでの動画

不透明度の変更

「グループの抜き」以外で不透明度を「0」%に設定することはマレですが、［キーボードショートカット］ダイアログボックスの［ツール］セクション内の［不透明度 - 0%］にキーボードショートカットを設定することができます。

USキーボードなら「`」（1の左隣）がよいでしょう（JISキーボードなら「shift + 0」？）。

「0%」以外の不透明度の変更もキーボードショートカットで行うのが吉。デフォルトでは設定されていないので設定しておきましょう。

罫線の先端を一工夫

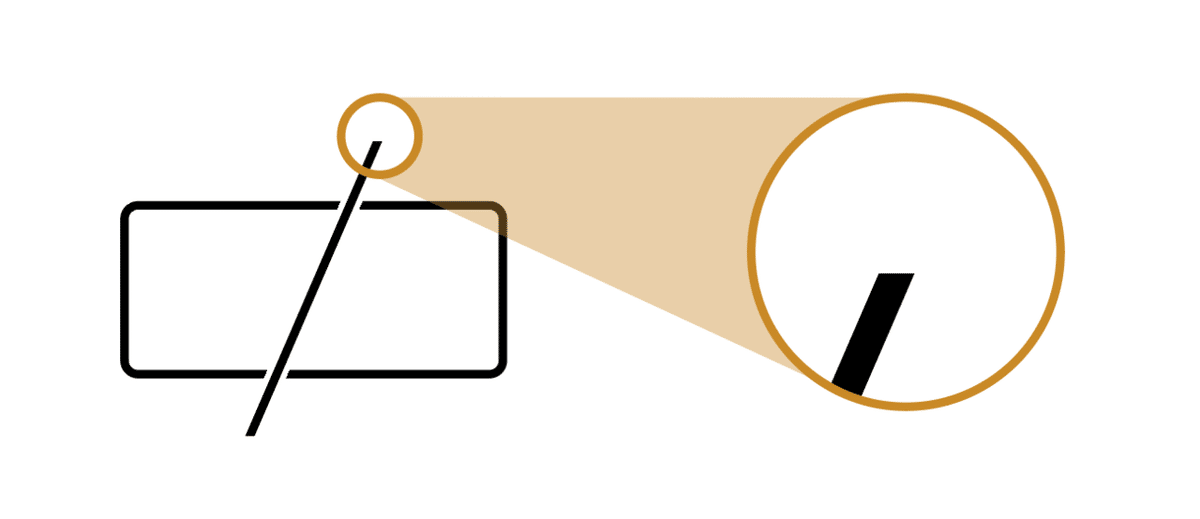

このままでもよいのですが、先端が水平になるようにしてみましょう。

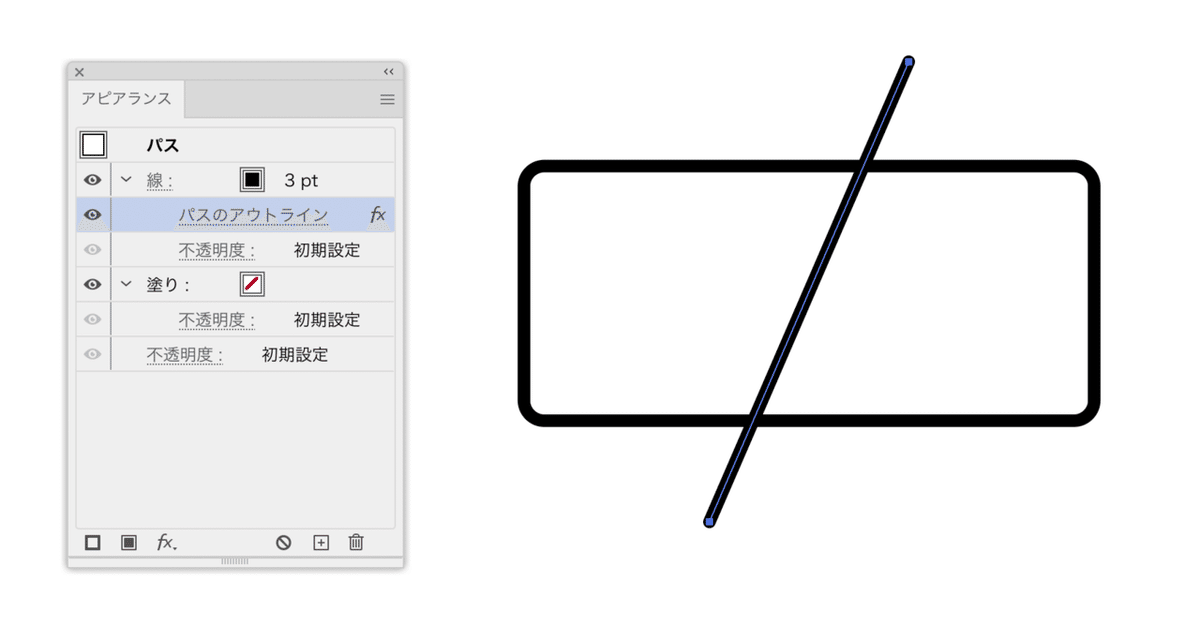

1. 罫線に［パスのアウトライン］効果を適用する

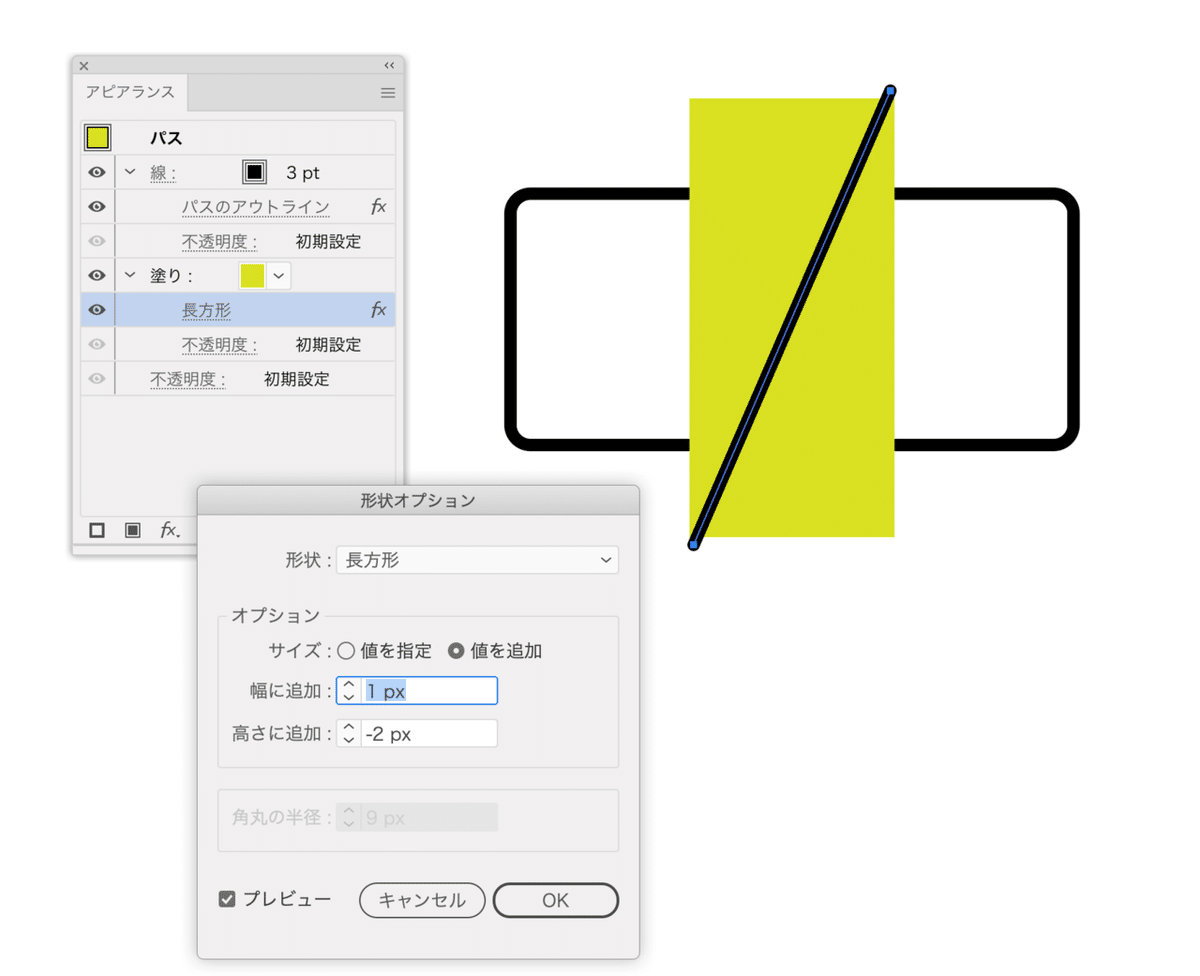

2. 塗りのカラーを設定し、［形状に変換（長方形）］効果を適用。罫線の上下がはみ出すように［高さ］に負の値を設定する

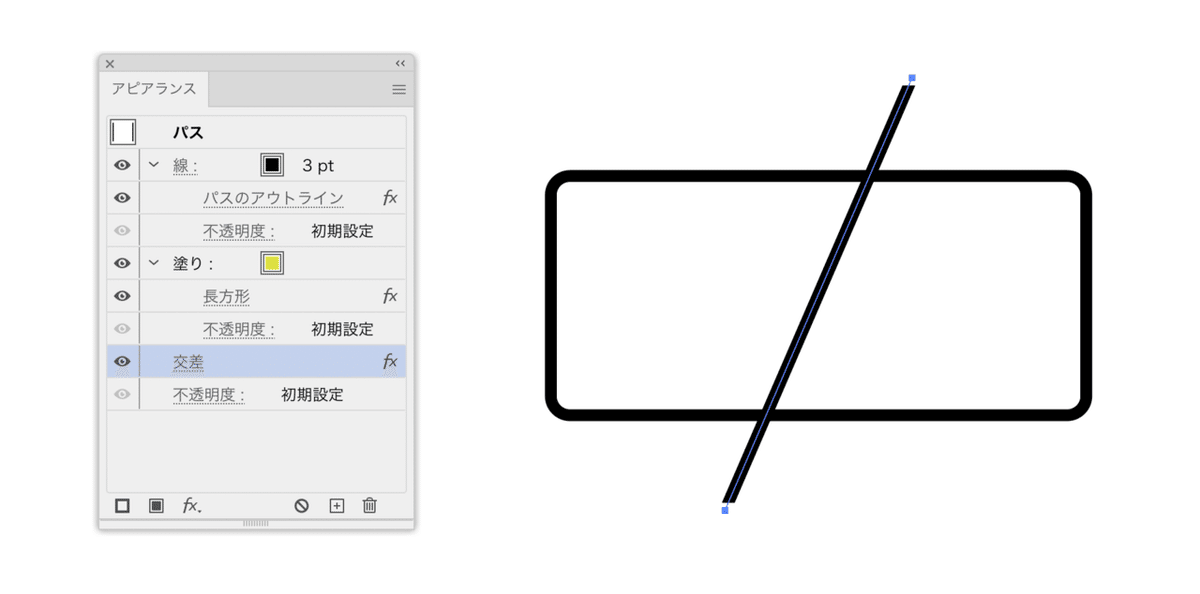

3. ［パスファインダー（交差）］効果を追加する（［アピアランス］パネルの一番上に追加されるので一番下に移動する）
