はじめに

「体験しながら学ぶネットワーク管理技術入門」

のテストネットワークをTWSNMP FCで管理できるようにする方法の解説です。

自宅側のネットワークにTWSNMP FCを設置
自宅側のスイッチとルーターをSNMP、NetFlow、syslog、lldp対応ソフトをインストール

を行います。

のような構成になります。

必要な環境

この本で紹介されているWSL2が動作する Windows11のパソコン、MultipassかUTMが動作するMac、Linuxが動作するPCがあればOKです。メモリー8GBあればOKだと思います。
本にも紹介されていますが、
WSL2 Ubuntuをインストールする方法は

などをみてください。
後々、UbuntuのIPアドレスが必要になるので、ここで確認しておくとよいです。

$ ip a

のコマンドです。

Macの場合は
本で紹介されているMultipass

です。本では、home brewでインストールする方法が紹介されていますが、現在は、Mac版のインストラーが用意されていて簡単にインストールできます。
または、

でも構築できます。
LinuxのPCは、UbuntuからDebianを使ってください。

テストネットワーク環境のセットアップ

本に紹介されている方法でセットアップします。

からファイルはダウンロードできます。
Kindle版の試し読みの範囲にセットアップ方法が記載されています。
ダウンロードしたファイルの中のspec_01.yamlを変更していきます。
何か好きなディレクトリ(twsnmpとか）を作ってspec_01.yamlをspec.yamlという名前でコピーします。

自宅側にTWSNMP FCを追加

自宅側にTWSNMP　FCを追加します。

node定義

spec.yamlのnodes-cl3の定義の後に

- name: twsnmp
    net_base: bridge
    image: twsnmp/twsnmpfc
    interfaces:
      - { name: eth1, type: direct, args: sw1#port5 }
    mounts:
      - /mnt/c/tinet:/tmp/tinet
      - /mnt/c/tinet/twsnmp/datastore:/datastore
    docker_run_extra_args: -p 8080:8080

を追加します。差分を見やすくすると

Apple CPUのMacの環境の場合は、

  - name: twsnmp
    net_base: bridge
    image: twsnmp/twsnmpfc:arm64_v1.45.0
    interfaces:
      - { name: eth1, type: direct, args: sw1#port5 }
    mounts:
      - /mnt/c/tinet:/tmp/tinet
      - /home/ubuntu/twsnmp:/datastore
    docker_run_extra_args: -p 8080:8080

です。ARM６４版のDockerイメージを使います。
ネットワークをbridgeにするのと８０８０番ポートを公開するのがポイントです。

node設定

node_configs-cl3のの定義の後に

- name: twsnmp
    cmds:
      - cmd: ip addr add 192.168.11.200/24 dev eth1
      - cmd: apk update
      - cmd: apk add ethtool
      - cmd: ethtool -K eth1 tx off rx off tso off gso off gro off
      - cmd: route add -net 10.0.0.0/8 gw 192.168.11.254

を追加します。
IPアドレスの設定、ethtoolをインストールしたあと、ethtoolでLANポートのoffloadをすべてoffにします。こうしないとルータとSNMPの通信でできません。これでTWSNMP FCのノードは追加できましたが、接続先のスイッチ(sw1)にポートがないので、このままではエラーになります。

自宅側のルーター(rt1)の変更

元のspec_01.yamlで利用されているルーターのDcokerイメージには、snmpdなどのネットワーク管理に必要なソフトがインストールされていません。インストールしたDcokerイメージを作る必要があります。
tinetにはbuildコマンドがあり、設定から必要なイメージをビルドできます。

node定義

- name: rt1
    image: frr-iptables-dnsmasq__nm
    buildfile: Dockerfile_rt1
    interfaces:
      - { name: net0, type: direct, args: rt2#net0 }
      - { name: net1, type: direct, args: sw1#port4 }
    dns: 10.1.2.53
    mounts: /mnt/c/tinet:/tmp/tinet

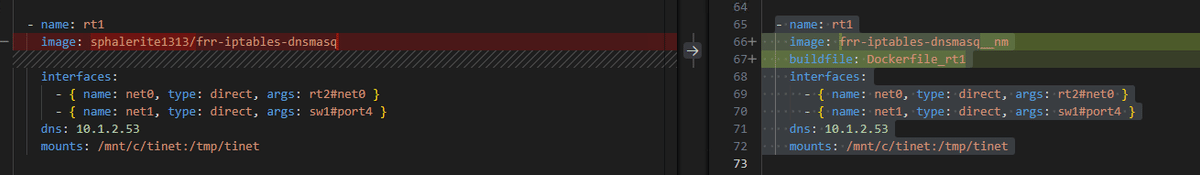

のようにします。差分は

です。imageの名前とbuildfileでビルドするDockerfileを指定します。

Dockerfile

ビルドするDockerfileをspec.yamlと同じディレクトリにDockerfile_rt1として作成します。内容は

FROM sphalerite1313/frr-iptables-dnsmasq
RUN apt update && apt install -y snmpd lldpd softflowd frr-snmp snmp rsyslog

Apple CPU のMac環境では

FROM sphalerite1313/frr-iptables-dnsmasq_arm
RUN apt update && apt install -y snmpd lldpd softflowd frr-snmp snmp rsyslog

です。元(FROM)のイメージをARM用に変えます。
必要なパッケージをインストールしています。

node設定

node_config-rt1の最後の方に、

      - cmd: bash -c "echo -e '*.* @192.168.11.200' > /etc/rsyslog.d/60-twsnmp.conf"
      - cmd: /etc/init.d/rsyslog start
      - cmd: bash -c "echo -e 'agentaddress  udp:161' > /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'master  agentx' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'view   all  included   .1' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'rocommunity  public default -V all' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysServices 72' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysLocation labo' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysContact  Me <me@example.org>' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'trap2sink 192.168.11.200 trap' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'rouser _internal' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'createUser _internal MD5 _internalPassword DES' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'agentSecName _internal' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'linkUpDownNotifications yes' >> /etc/snmp/snmpd.conf"
      - cmd: /usr/sbin/snmpd -LSwd -Lf /dev/null -u Debian-snmp -g Debian-snmp -I -smux -p /run/snmpd.pid
      - cmd: /usr/sbin/lldpd -x
      - cmd: bash -c "echo -e 'interface=net0' > /etc/softflowd/default.conf"
      - cmd: bash -c "echo -e 'options=\"-n 192.168.11.200:2055 -v 10 -T ether\"' >> /etc/softflowd/default.conf"
      - cmd: /etc/init.d/softflowd start

を追加します。
やっていることは

syslogサーバー(rsyslogd)を設定して起動
SNMPエージェント(snmpd)を設定して起動
lldpdをSNMPエージェント機能付きで起動
softflowdをIPFIXモードに設定して起動（インターネット側をモニタ）

です。

    - cmd: bash -c "echo -e 'dhcp-range=192.168.11.101,192.168.11.253,1h              ' >> /etc/dnsmasq.conf"

の行は削除しておいたほうが安全です。DHCPでアドレスを割り当てる範囲からTWSNMP FCのアドレスを除外するためです。

自宅スイッチの(sw1)の変更

スイッチも同じようにネットワーク管理機能付きのイメージをビルドして使います。また、TWSNMP　FCを接続するポートを増設して管理できるようにIPアドレスを設定します。

nodeの定義

nodes-sw1の定義を

  - name: sw1
    image: ovs_nm
    buildfile: Dockerfile_ovs
    interfaces:
      - { name: port1, type: direct, args: cl1#net0 }
      - { name: port2, type: direct, args: cl2#net0 }
      - { name: port3, type: direct, args: cl3#net0 }
      - { name: port4, type: direct, args: rt1#net1 }
      - { name: port5, type: direct, args: twsnmp#eth1 }
    dns: 127.0.0.1
    mounts: /mnt/c/tinet:/tmp/tinet

のようにします。
Dockerイメージをビルドするように変更したのと、port5を増設してtwsnmpと接続しました。

Dockerfile

spec.yamlと同じディレクトリにDockerfile_ovsを作成します。
内容は

FROM sphalerite1313/ovs
RUN apt update && apt install -y snmpd lldpd softflowd snmp rsyslog

Apple CPUのMac環境では、 FROMのイメージをovs_armに変更すればよいです。

nodeの設定

node_config-sw1に

      - cmd: ovs-vsctl add-port sw1 port5
      - cmd: ethtool -K port5 tx off rx off tso off gso off gro off
      - cmd: ip addr add 192.168.11.101/24 dev port5
      - cmd: bash -c "echo -e '*.* @192.168.11.200' > /etc/rsyslog.d/60-twsnmp.conf"
      - cmd: /etc/init.d/rsyslog start
      - cmd: bash -c "echo -e 'agentaddress  udp:161' > /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'master  agentx' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'view   all  included   .1' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'rocommunity  public default -V all' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysServices 72' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysLocation labo' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'sysContact  Me <me@example.org>' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'trap2sink 192.168.11.200 trap' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'rouser _internal' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'createUser _internal MD5 _internalPassword DES' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'agentSecName _internal' >> /etc/snmp/snmpd.conf"
      - cmd: bash -c "echo -e 'linkUpDownNotifications yes' >> /etc/snmp/snmpd.conf"
      - cmd: /usr/sbin/snmpd -LSwd -Lf /dev/null -u Debian-snmp -g Debian-snmp -I -smux -p /run/snmpd.pid
      - cmd: /usr/sbin/lldpd -x
      - cmd: bash -c "echo -e 'interface=net0' > /etc/softflowd/default.conf"
      - cmd: bash -c "echo -e 'options=\"-n 192.168.11.200:2055 -v 10 -T ether\"' >> /etc/softflowd/default.conf"
      - cmd: /etc/init.d/softflowd start

を追加します。port5を追加してIPアドレスを設定しています。syslogやsnmpdの設定と起動はルーターと同じです。NetFlowは、ルーターとの通信
をモニターしています。

テストの追加

testの最後に

    - cmd: docker exec twsnmp ping -c2 192.168.11.254
    - cmd: docker exec twsnmp ping -c2 10.1.3.12

を追加します。TWSNMP FCの動作確認です。

checkの実施

tinetのcheckコマンドで確認します。

#tinet check

何も表示なければ、問題なしです。接続の間違いなどを指摘してくれます。

Dockerイメージのビルド

ルーターとスイッチのDockerイメージをtinet buildコマンドでビルドします。

#tinet build | sh -x

上記はroot権限で実行していますが、sudoで実行する環境では

$tinet build | sudo sh -x

のようにshをsudoで実行します。

起動

tinetのupconfコマンドで起動します。

#tinet uoconf | sh -x

いろいろコマンドを実行してすべてのノードを起動できるはずです。

テスト

tinetのtestコマンドでテストします。

#tinet test | sh -x

PINGが実行されればOKです。

TWSNMP FCにアクセス

TWSNMP　FCは、UbuntuのIPアドレスの8080番ポートからアクセスできるはずです。
WIndowsのブラウザーから
http://<UbuntuのIPアドレス>:8080でアクセスすれば

の画面が表示されるはずです。
ここまでくれば、

の「ブラウザーからアクセス」の項目から先を試して見られます。

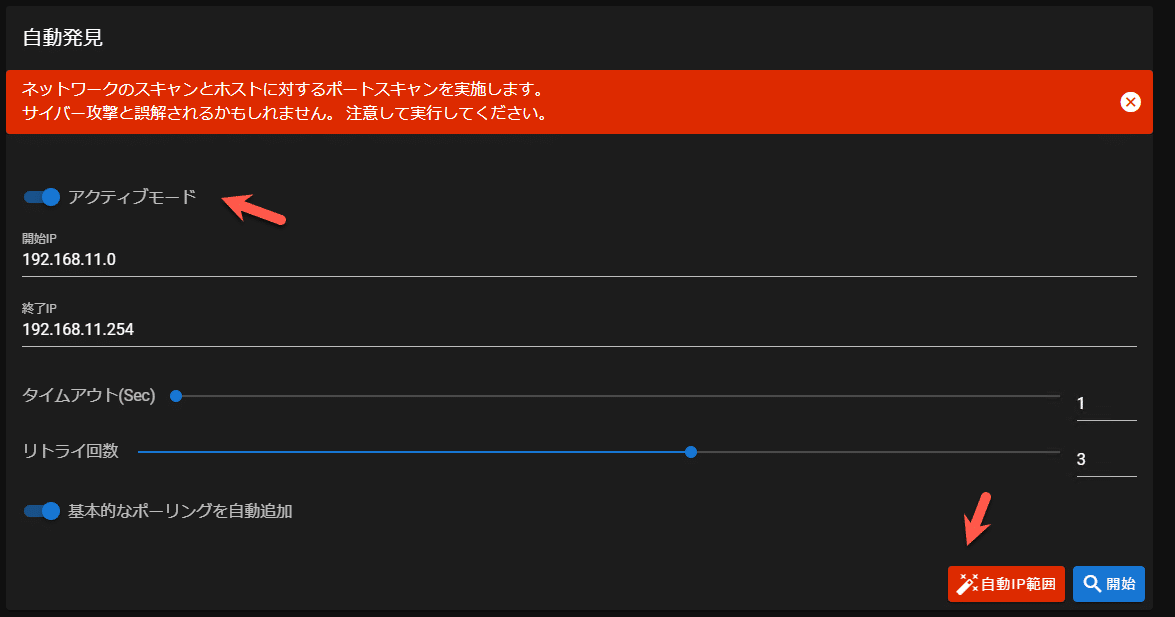

自動発見では

アクティブモードに設定して、「自動IP範囲」のボタンを押せば、
192.168.11.0-192.168.11.254の範囲が表示されるはずです。別のアドレスが表示されるときは、何度か押してみてください。
＜開始＞すれば、ノードを５つ発見するはずです。sw1とrt1はSNMP対応になっているはずです。

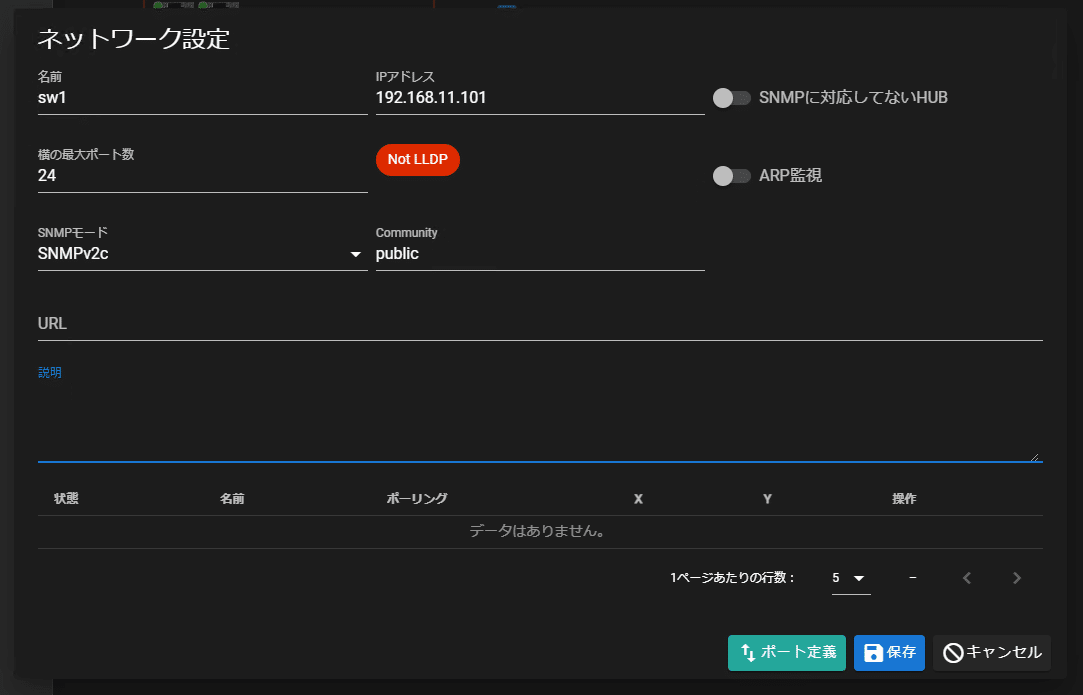

マップ上を右クリックして「新規ネットワーク」を実行します。

sw1のアドレス192.168.11.101を入力して名前にsw1を設定して保存すれば、しばらくして、sw1のポートが表示されるはずです。

「システム設定」ー「マップ」

でsyslog,SNMP TRAP,NetFlowをONすれば、ルーターとスイッチからのログやTRAPを受信できるようになるはずです。
