システムのモデル化と制御系設計

本記事では、電気機器に電力を供給する回路の制御系を設計して、Python-Control で特性をシミュレーションしてみます。最後に、回路シミュレータのPSIMを使って Python-Control のシミュレーション結果と比較します。

制御について、もう少し具体的に書くと、DC/DC降圧コンバータを電流フィードバック制御、電圧フィードバック制御して、コンバータの出力電圧を制御します。

ちなみに、今回の制御対象は電気回路ですが、制御対象の伝達関数を違うものに置き換えれば、様々なシステムの制御に応用展開できます。例えば、制御対象がモータになれば、慣性モーメントの伝達関数で置き換えて、モータの速度制御に応用できます。

内容は、大学の授業レベルで書いていきます。授業のレポート作成だけでなく、新しく勉強を始められた方、復習している方のお役に立てればうれしいです。

また、かなりボリュームのある内容なので、少しずつ読み進めていくのが良いと思います。後半は有料記事となっておりますので、途中まで読んで興味をもって頂けたら、最後まで読んで頂けると嬉しいです。

目標

DC/DC降圧コンバータの出力電圧を制御する。

システム構成

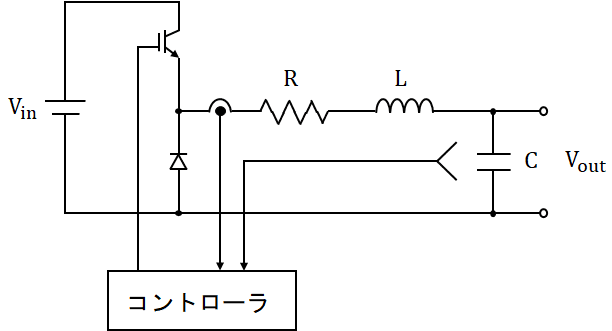

本記事で扱うシステムの構成は下図となります。以降では、このシステムを伝達関数にモデル化し、フィードバック制御の閉ループ伝達関数を導出、コントローラの制御設計をしていきます。そして最後に、Python-Control のシミュレーションと、回路シミュレータのPSIMを用いたシミュレーションでステップ応答の特性を確認していきます。

上図のシステムは、「制御対象（プラント）」と「制御部（コントローラ）」に分類されます。

【システム構成の分類】
　①制御対象（プラント）
　　⇒ 電気回路

　②制御部（コントローラ）
　　⇒ マイコン等

制御対象は以下のパーツで構成されています。補足ですが、リアクトルとは、電気回路におけるインダクタンス素子です。コイルと考えてもらえればいいと思います。コイルには巻き線の抵抗分がありますので、巻き線抵抗を R として回路に含めています。

【制御対象の構成】
・入力の直流電源 Vin
・降圧チョッパ回路の半導体素子
　（IGBTやMOSFET、ダイオードなど）
・リアクトルのインダクタンス L
・リアクトルの巻き線抵抗 R
・出力平滑コンデンサ C

制御部は次のように構成されています。リアクトル電流と出力電圧の２箇所をセンサで検出して、フィードバック制御を行います。

【制御部の構成】
・電流フィードバック制御系
・電圧フィードバック制御系

そして、制御部のアウトプット（操作量）にしたがって、制御対象の状態をコントロールする役割を担うのが降圧チョッパ回路になります。具体的には半導体スイッチ（IGBTやMOSFET等）の ON/OFF 動作です。コントローラから与える操作量にしたがって半導体スイッチをON/OFFすることで、リアクトル電流と出力電圧を制御します。降圧チョッパの動作や伝達関数は後ほど解説します。

【制御部 ⇒ 制御対象の実現】
・半導体スイッチのON/OFF
　（IGBTやMOSFET等）

ここまでの内容で、システム全体の構成は把握できたと思います。次は、システムを伝達関数にモデル化していきます。

モデル化（リアクトル）

リアクトルをモデル化します。電気回路なので、電圧方程式を立ててモデル化します。

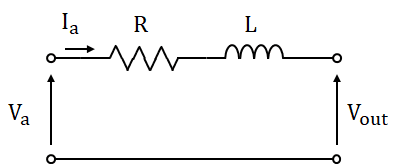

システム構成図から、リアクトルのインダクタンス L と巻き線抵抗 R を抽出したのが下図になります。回路は４端子回路で In/Out を考えます。ここでは、チョッパ回路の出力電圧（ダイオード両端電圧）を Va とし、リアクトルに流れる電流を Ia とします。

上図の回路から電圧方程式を立てます。

リアクトル電流をフィードバック制御したいので、入力が電圧、出力が電流となる伝達関数に式変形します。

上式をブロック図で表すと次のようになります。

これでリアクトルのモデル化が完了です。

モデル化（出力コンデンサ）

出力コンデンサをモデル化します。リアクトルと同様に、電気回路なので、電圧方程式を立ててモデル化します。

システム構成図から、出力コンデンサ C を抽出したのが下図になります。リアクトルと同様に、４端子回路で In/Out を考えます。ここでは、コンデンサに流れる電流を Ic とし、降圧チョッパの外に出力される電流を Iout とします。

上図の回路から電圧方程式を立てます。

出力電圧をフィードバック制御したいので、出力が Vout となる伝達関数に式変形します。

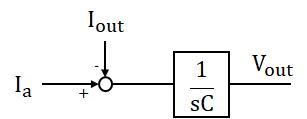

上式をブロック図で表すと次のようになります。

これで出力コンデンサのモデル化が完了です。

モデル化（PI調節器）

制御部（コントローラ）をモデル化します。制御には「古典制御」と「現代制御」があります。本記事では伝達関数モデルをベースとした古典制御で設計しています。

古典制御では、システムを制御するためにPID制御というものが使われていますが、微分器（Derivative）を入れるとシステムが高次化して設計が難しくなるので、今回はPI制御を用います。PI制御は比例器（Proportional）と積分器（Integral）の組み合わせです。もし、PI制御で所望の特性が得られなかったらPID制御にするのが良いと私は考えています。

制御設計のポイントとして、いきなり複雑な制御系を設計をするのではなく、簡単なモデルで設計を始めていき、必要に応じて追加していくのがポイントだと思います。複雑な設計は、あとで手を加えるときに、設計変更がかなり大変です。

話が逸れてしまったので本題に戻します。PI調節器の伝達関数は、比例器（Proportional）＋ 積分器（Integral）なので次式となります。Kp は比例器のゲイン、Ki は積分器のゲインです。この Kp と Ki を調整することでシステムの制御特性を変えることができます。

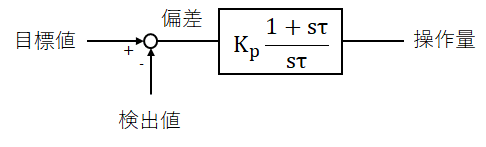

上式より、PI調節器をブロック図で表すと次のようになります。PI調節器に目標値と検出値の偏差をPI補償器へ入力し、比例＋積分の出力である操作量を出力することでシステムを制御します。

これでPI調節器のモデル化が完了です。

降圧チョッパの解説

降圧チョッパをモデル化します。ですが、本題へ入る前に降圧チョッパの動作について簡単に解説します。
