はじめに

PCをmbr2gpt変換した内容をnoteにしました。
そのままではできませんでした。
パーティションを削除してできました。

PCの仕様

・型名　　　：R734/M
・発売年　　：2014年
・CPU　　　：i5-4310M
・ＯＳ　　　：Windows10 Pro← (upgrade) ← Win7Pro(出荷状態にリカバリ)
　　　　　　(2016年、一度Win10認証、リカバリしWin7で使用。
　　　　　　　2018年、Win10に引継upgrade))
・TPM　　　：Ver1.2 (設定disable)
・BIOSモード：レガシー(BIOS表記はCSM、UEFIへ切替可能)

図の色づけ凡例

・黄色　　　　：クリック(選択)、Key入力、Key押下
・緑色マーカー：正常出力
・赤色マーカー：エラー出力

そのままではmgr2gpt変換できない

mbr2gpt変換を試してみました。

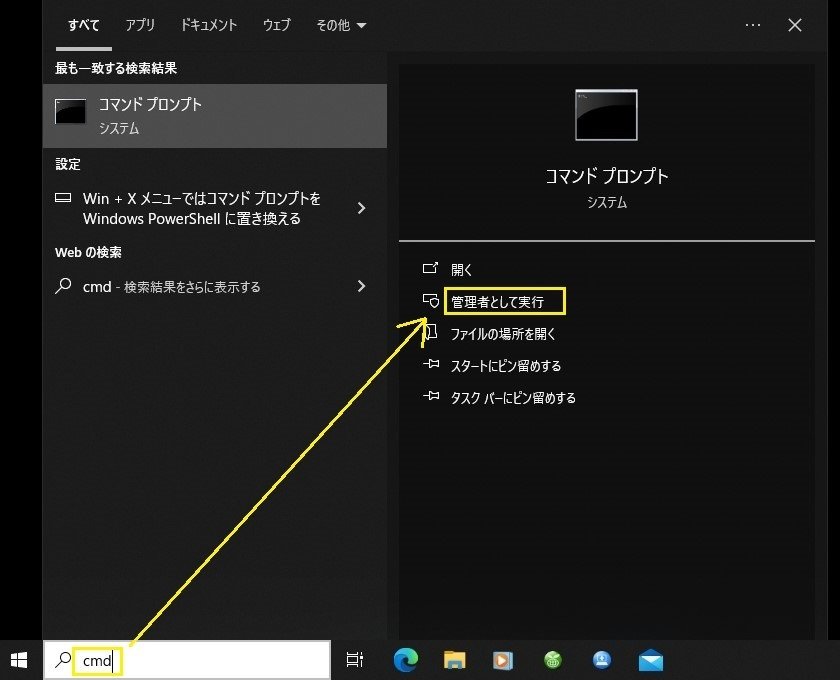

画面左下の検索窓に"cmd"と入力　→　"コマンドプロンプト" → "管理者として実行"クリック（図1）

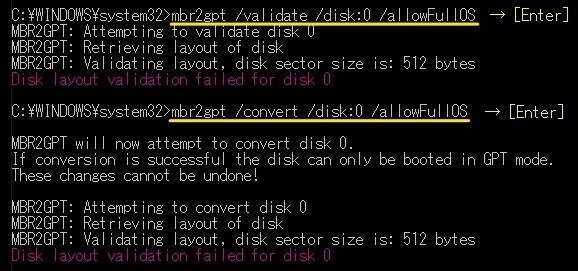

>mbr2gpt /validate /disk:0 /allowFullOS → [Enter]　と検証、
"Disk layout validation failed for disk 0"となり、変換の対象でない判定。

>mbr2gpt /convert /disk:0 /allowFullOS → [Enter]　と変換を試みましたが、同様に変換の対象でないとされました。(図2)

検討と対応内容

検討

"Disk layout validation failed for disk 0"　であるので、パーティション構成をみて対応を検討します。

"ディスクの管理"で確認

左下の"スタート釦"右クリック　→　"ディスクの管理"クリック　(図3)

ディスク0は下記の構成(図4)
・#1　　回復
・#2　　C:
・#3　　？
・#4　　？

"diskpart","reagentc"で確認

画面左下の検索窓に"cmd"と入力　→　"コマンドプロンプト" → "管理者として実行"クリック（図5）

>diskpart → [Enter]
･･･
diskpart>lidt disk → [Enter]
･･･
サイズから　ディスク 0　が対象を確認
diskpart>select disk 0 → [Enter]
･･･
diskpart>list parttion → [Enter]
･･･
Partition 1 回復
Partition 2 プライマリ
Partition 3 OEM
Partition 4 プライマリ
･･･
>exit → [Enter] 　でコマンドプロンプトに戻り
>reagentc /info → [Enter] で、
･･･￥harddisk0￥partition1･･･と表示
ディスク0 パーティション 1 に回復環境があることを確認。
(図6)

対応方針

図4、図6から、disk 0 #1,#2 は必要
・#1 回復
・#2 Cドライブ
#3は不要
・#3 OEM
・#4は（多分）不要
HddRecoverの可能性あると考え不要として進めます。
後端から　#4 → #3 の順に削除とします。(#3 → #4 の順でも良いかも知れませんが、試していません。)

その後、Cドライブを未割当領域に拡張します。

対応内容、パーティション削除

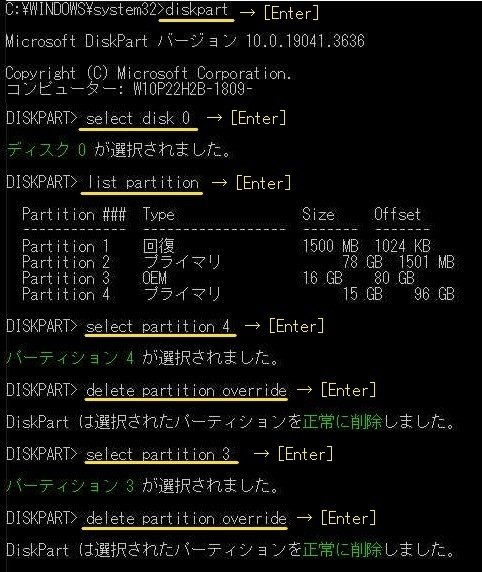

コマンドプロンプトに入り、
>diskpart → [Enter]
･･･
diskpart>select disk 0 → [Enter]
･･･
diskpart>list partition → [Enter]
･･･
diskpart>select partition 4 → [Enter]
･･･
diskpart>delete partition override → [Enter]
･･･
diskpart>select partition 3 → [Enter]
･･･
diskpart>delete partition override → [Enter]
(図7)
exit → [Enter]　でコマンドプロンプトに戻り、再度 exit → [Enter]　でコマンドプロンプト　を終了。

対応内容、Cドライブ拡張

未割当をCドライブ拡張しました。
画面左下の"スタート釦"右クリック　→　"ディスクの管理"クリック(図8)

ディスク 0 　#2(Cドライブ)を右クリック → "ボリュームの拡張"クリック。
指示に従い、拡張しました。(図9)

拡張後は、(図10)の様になりました。

対応後、mbr2gpt変換

mbr2gpt変換

コマンドプロンプトに入り（図11）、

>mbr2gpt /validate /disk:0 /allowFullOS → [Enter] 　として検証しました。
"Validation completed successfully"となり、変換の対象と判定され、
>mbr2gpt /convert /disk:0 /allowFullOS → [Enter] 　で
"Conversion completed successfully" と変換できました。

ただし、
"Failed to update ReAgent.xml,please try to manually disable and enable winRE"　と回復環境がエラーとなりました。(図12)

回復環境の修復(レガシーモードでは出来なかった)

回復環境の修復のため、コマンドプロンプトで
>reagentc /info → [Enter] 　と確認すると
"Disable"　でした。
>reagentc /disable → [Enter]
･･･
>reagentc /enable → [Enter]　としても
"ブート構成データを更新できませんでした。"とエラーになります。(図13)
一旦、再起動＋BIOSモード変更に進みました。

再起動しBIOSモード変更

PCを再起動直後、”F2”を連打(図14)

BIOS画面で

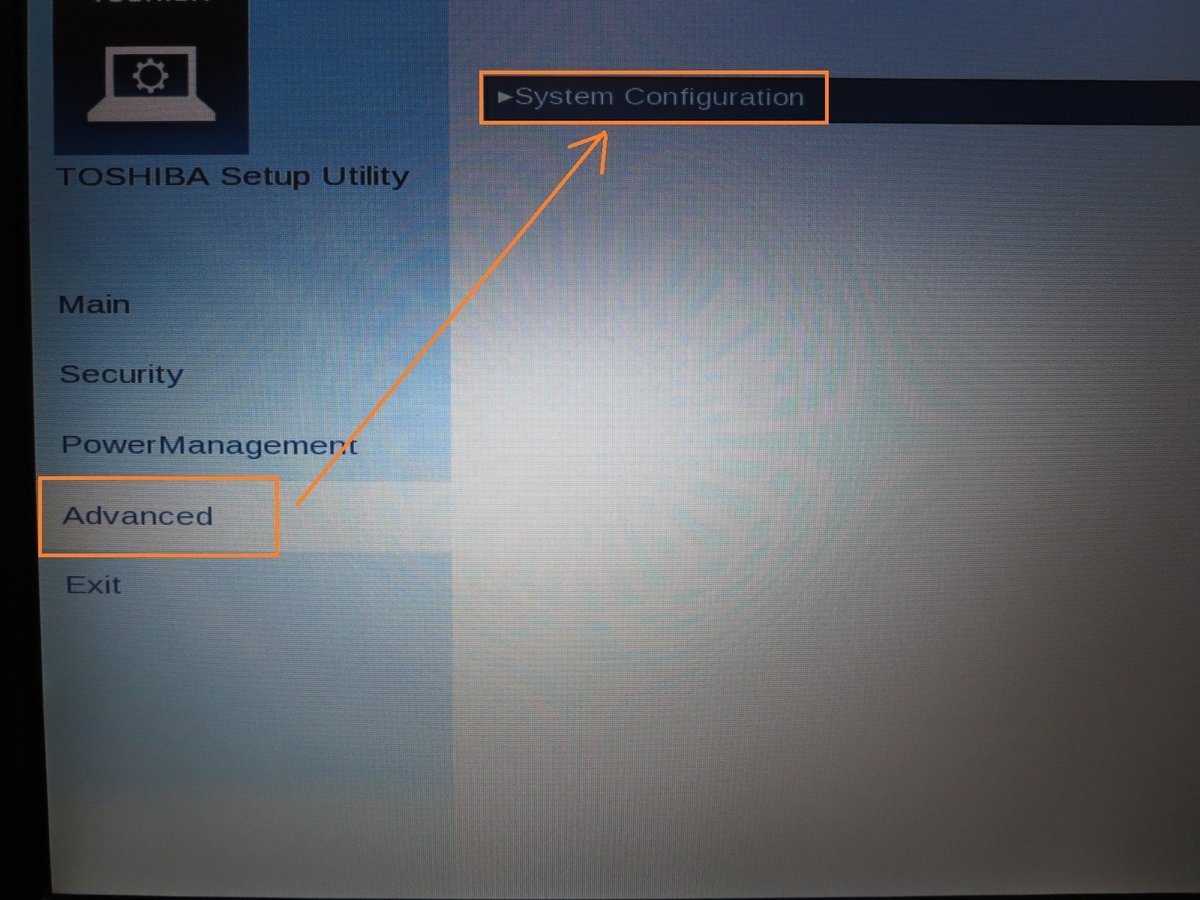

Advancde → System Configuration に進み(図15)

"Bios Mode" を"UEFI"に変更し、
”Sava and Exit”クリック(図16）
画面に従い、UEFIで再起動しました。

回復環境の修復(UEFIモードで)

再起動後、
コマンドプロンプトに入り（図17）、

>reagentc /info → [Enter] と確認すると
"Enable"となっており、修復されていました。(図18)

念のため手動で、disable → enable をしました。
>reagentc /disable → [Enter]
･･･
>reagentc /info → [Enter]
･･･
"Disabled"と表示
･･･
>reagentc /enable → [Enter]
･･･
>reagentc /info → [Enter]
･･･
"Enabled"と表示
･･･
(図19)
回復環境の修復ができました。

事後確認

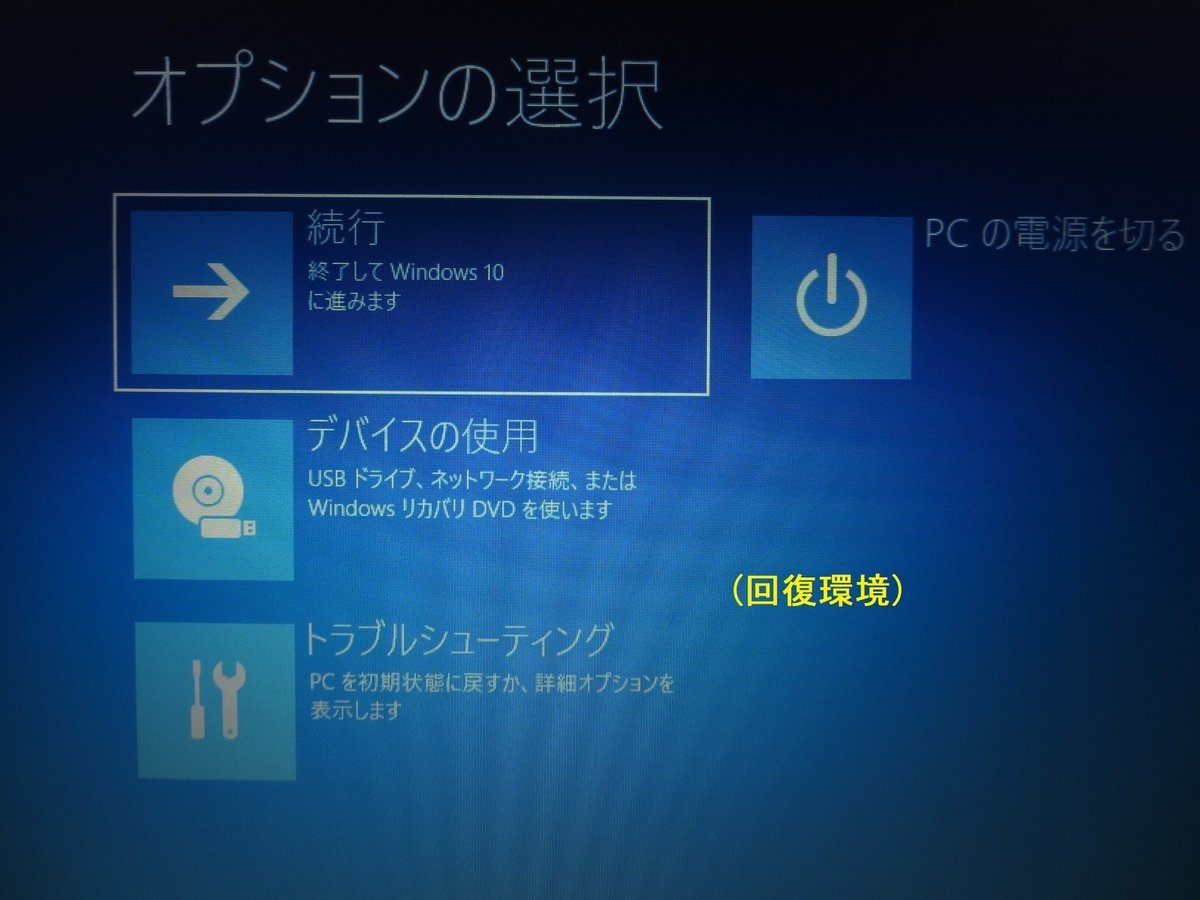

念のため、　[Shift]Key押しながら"再起動"をして回復環境が起動することを確認しました。(図20)

まとめ

つまらない内容にも拘わらす、お読みいただきありがとうございます。

当初のパーティション構成（４個）では、mbr2gpt変換できませんでした。
パーティション#3,#4を削除して、mbr2gpt変換できました。

なお、#3/#4のどちらか一方の削除では、変換できませんでした。
(内容は、別noteにしたいと思います。)

失敗しても元に戻れるように、下記のバックアップ事前準備をしました。
・"システムイメージ" の作成
・"回復ドライブ” の作成
・”回復環境” の起動確認

試される方は、バックアップ事前準備をお勧めします。また、自己責任でお願いします。

慣れないため、コメントいただいても返信が遅くなるかもしれません。その際は、ご容赦の程お願いします。
