【CPU交換】Ryzen5-5600G→Ryzen7-5700Xへの交換(すっぽん回避)メモ【AM4ソケット】
パーツ揃えて自作PCくみ上げてから約１年、グリス塗り替えの時期→ついでにCPU交換！
割とこのPCでなんも不満なく軽いゲームも編集も出来ていたが、グリスを塗り替えないとなあ・・・という状態になった。（AM4ソケットは俗にいうすっぽんが怖いが）
ついでに、消費電力変わらずで性能上げれる上位のCPUに交換したい！
AM4CPUのすっぽんについてと回避方法
事前に購入するもの
・CPUグリス：塗りやすく、塗った後にガチガチに固まらないもの(ガチガチに固まるタイプはグリス塗り替えの際にすっぽんリスクが増大する)
今回使うのはこれ。ぶっちゃけ塗りやすいのであればなんでもいいが・・・。MX-4以外にも色々選択肢はあるので、使うCPUに合わせてください
固めのグリス使うとやっぱり大変そう・・・
・(新CPUの発熱が大きければ) 替えのCPUクーラー
今回使うのはこれ。というか昔使ってたPCから引っぺがして使う
＊今のおススメ低価格帯CPUクーラーはこのあたりらしい。前はDeepCoolのAK400がおすすめされたが終売。
・交換するCPU：Ryzen7-5700X
リテールクーラーでも使えるくらい、低発熱で低消費電力の安定動作するCPU。既に旧世代として値段も落ち着いてきたが、コスパの都合で敢えて今も組む人も居る。
＊リテールクーラーが付いてないので、基本はCPUクーラーを適当な３０００円くらいのと組み合わせて使う。CPU交換で前のCPUで使っていたリテールクーラーを使いまわしても良い、というだけ
価格ドットコムでの最安は７月に見た20，895円。
なお、去年はアリエクに大量のRyzenCPU供給がされたらしく、１万5千円しないでRyzen7-5700Xが売っていると話題になったりした。
もともとは中国市場向けPCの組み込み用に出回ったものから流れた、みたいな話が出てたが詳細は不明。
基本的にアリエクでCPUとかグラボとかそういうの買うのはおすすめしません・・・。安すぎるやつには偽物もあるし！【覚悟】ある人がガチャ感覚で買ってるのが実情かと。
オークション、フリマサイトで偽物が出回ってるので注意点等
普通にホンモノのパターン・・・。
RyzenのCPU交換する前にやるべきこと
・マザボのBIOSアプデ（これは交換する新CPUに対応したものになっていれば飛ばす）：USBメモリにアプデファイルを入れる→起動画面でUEFIへ
・fTPMを無効にする(UEFI画面から)
・(Windows10＆ 11 のPro版のみ)Bitlockerを無効化する
・ストレステストをCPUに行う(すっぽん防止のため。グリスが固まってる状態をCPUに熱を持たせてなるべく緩和する)
・CMOSクリア(これはモノによるかも？)→今回忘れた(新CPU入れた後にfTPMの画面でY押すはめになったから要る？？？)
ストレステスト(CPU)：CPUーZやOCCTを使う
負荷かけてCPUを発熱させられればなんでも。今回使う旧CPUのRyzen5 5600Gは寝る前にOCCTを回して忘れたまま朝までぶん回したことがあるが安定していた。
とりあえずテストモードでCPUに10分くらい負荷かけるだけでも効果がある。
OCCTはベンチマークにも便利。
旧CPUを取り外す(すっぽん注意)
リテールクーラー４か所のネジを平等に少しずつ緩め、ちょっとずつ横に動かしながら垂直方向からずらしてクーラーをゆっくり外す。
リテールクーラーに付いていたグリス。直前にストレステストをしてCPU本体を温めていたのが功を奏した。
ピン欠けもなし。
取り外した状態のマザーとCPU、クーラー。グリスは１年に一度塗り替えたいと思う状態だった
付属グリスはウェットティッシュでも簡単に落ちる。
グリスをふき取った旧CPU。この5600Gは大切に保管します
新CPUを取り付ける

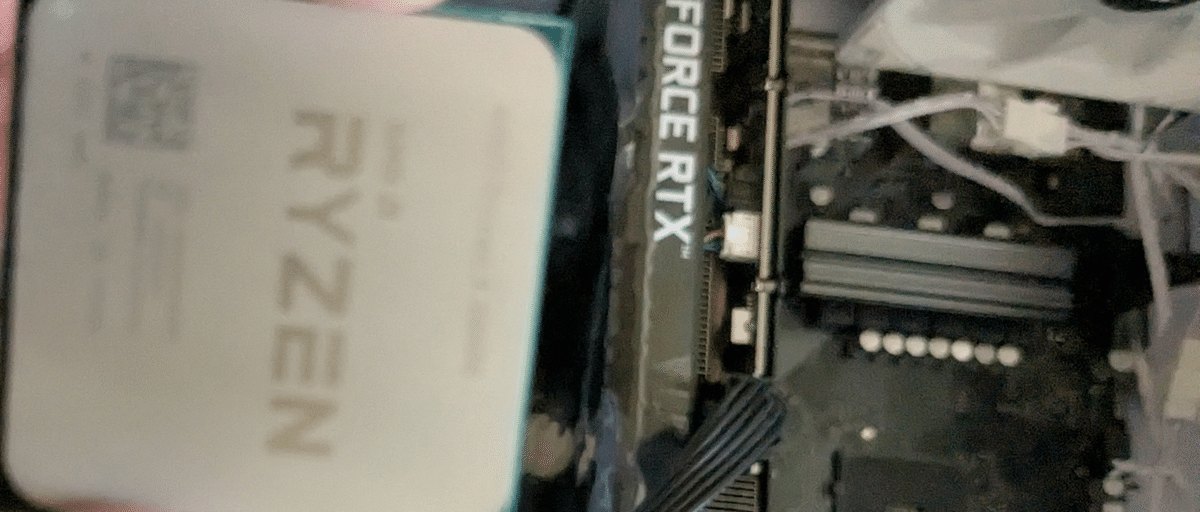

新CPUを取り出してマザボに置く。
マザボに設置。▲マークを合わせよう
＊もしグリス落とす時とかに汚した場合：エレクトロニッククリーナー
を使うとよさげ
クーラーを取り付ける
AM4用のクーラー設置準備
虎徹マーク2の説明書を見ながら作業する。 参考に出来る動画や記事もあれば見るとイメージしやすくて良い。
AM4用はマザボ付属のバックプレートに、スペーサーを置いてからCPU載せるためのプレートをネジ止めする。
＊スペーサー置いてAMD用プレートのねじ止めはAM4用の穴に合わせて行うこと。内側の穴。地味に既にPCケースに取りつけ済みの段階だとこの作業がしんどかった。ねじ止めさえ出来れば後は簡単。
バックプレート固定するためのカプトンテープとかあればよかったかも。でも結局動くか・・・。
CPUにグリスを塗る
中央に乗せる。
へらで伸ばしていく。
う、うーむ・・・となったのでもうちょっと足して全体に塗り直しました
クーラー本体を置いたら、左右均等に少しずつねじ止めしていく。
前面のファン部分はクリップ固定。
最後に忘れずマザボのCPUファン端子へつなぐ。コードが絡まないように。
PCを起動する
起動すると新CPUがインストールされましたと表示される。ｆTPMをNで維持、YでfTPMがリセット。
とりあえずNで行くとUEFI画面までは行ける。

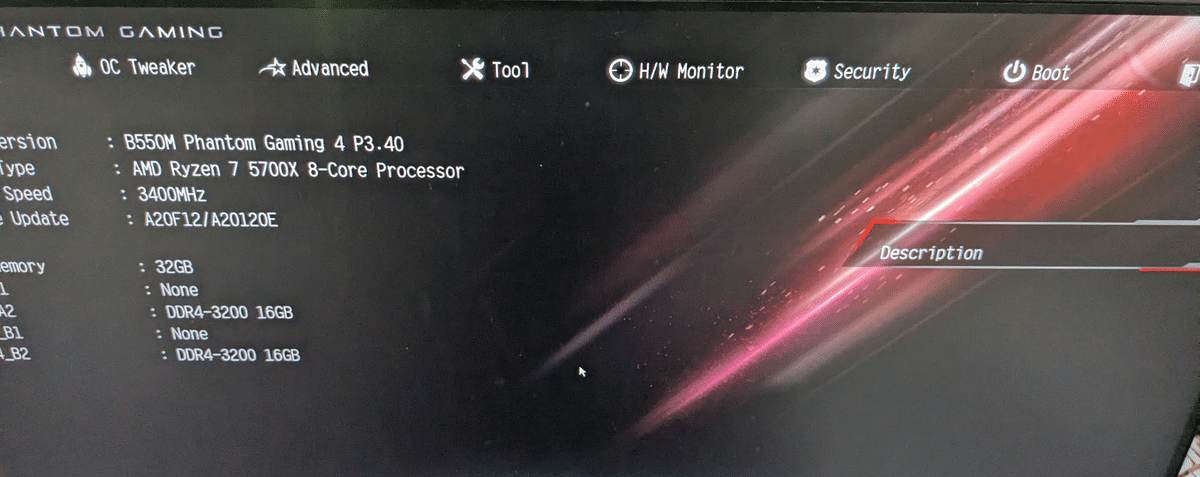

無事、新CPUが認識されている。Ryzen7-5700X！
その後、どうもCMOSクリアしてないとダメっぽかったのだがとりあえずfTPM画面に戻ってきてしまったのでＹ押したら無事にwin11が起動。
タスクマネージャーを起動し、認識してることの確認。
その後、CPU-Zを起動。
CPU-Zベンチマーク

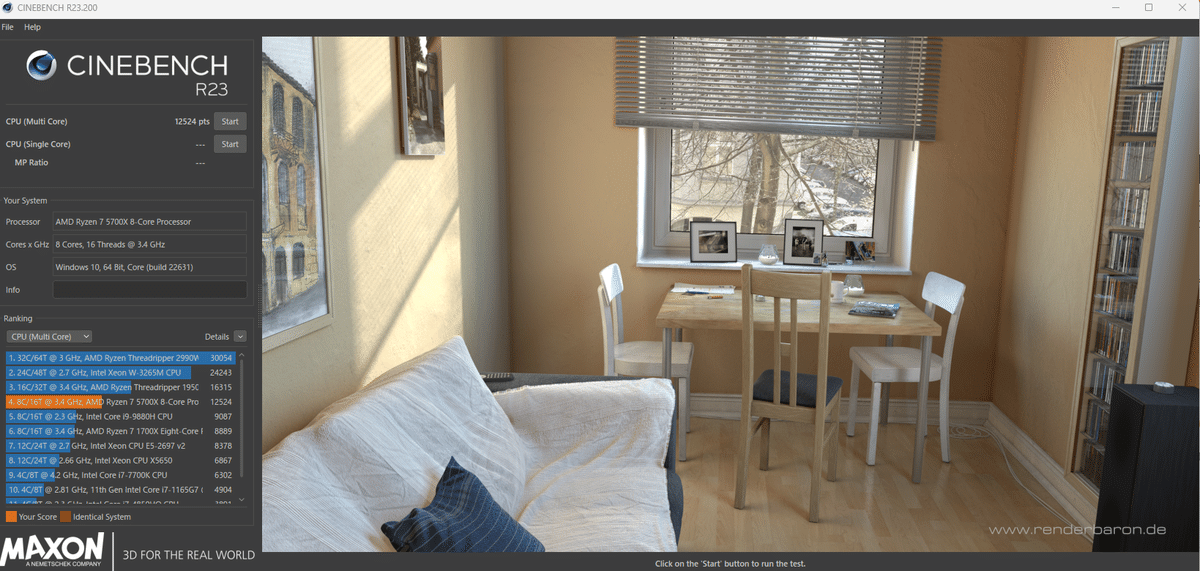

CINEBENCH R23 シングル＆マルチスコア
OCCT CPUベンチマーク

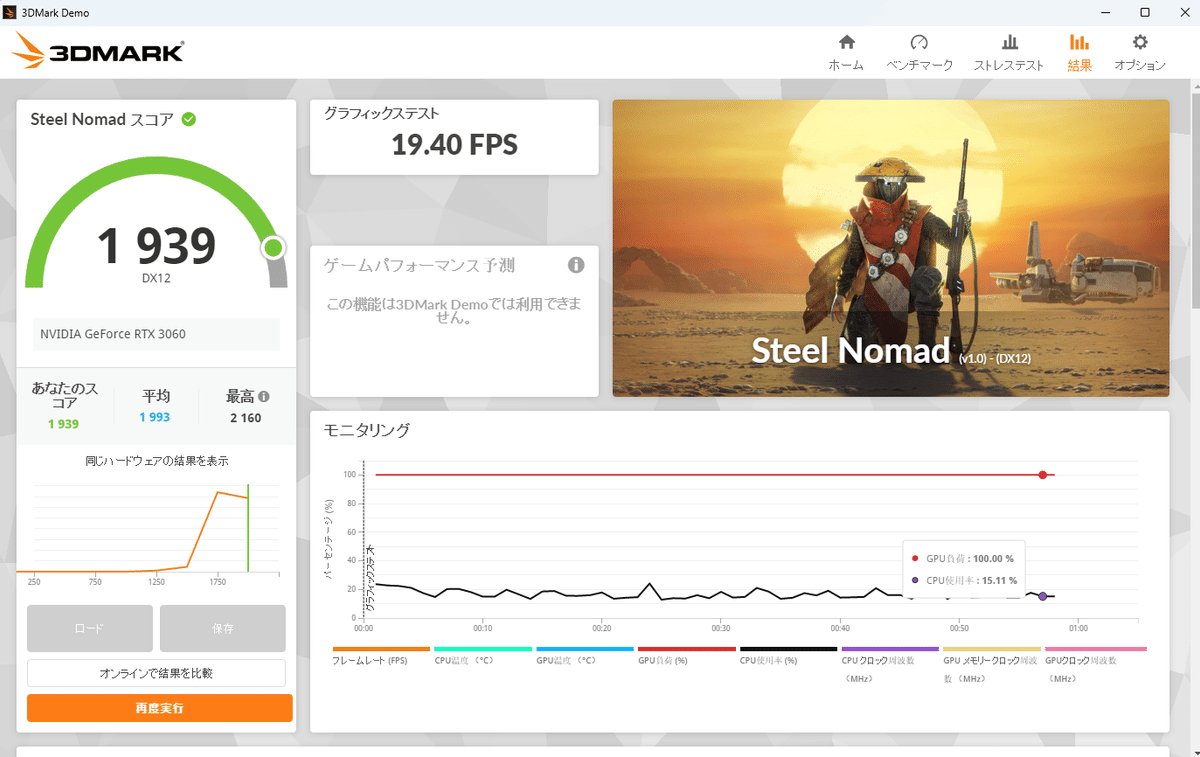

3Dマーク
FF14ベンチマーク
デフォ設定

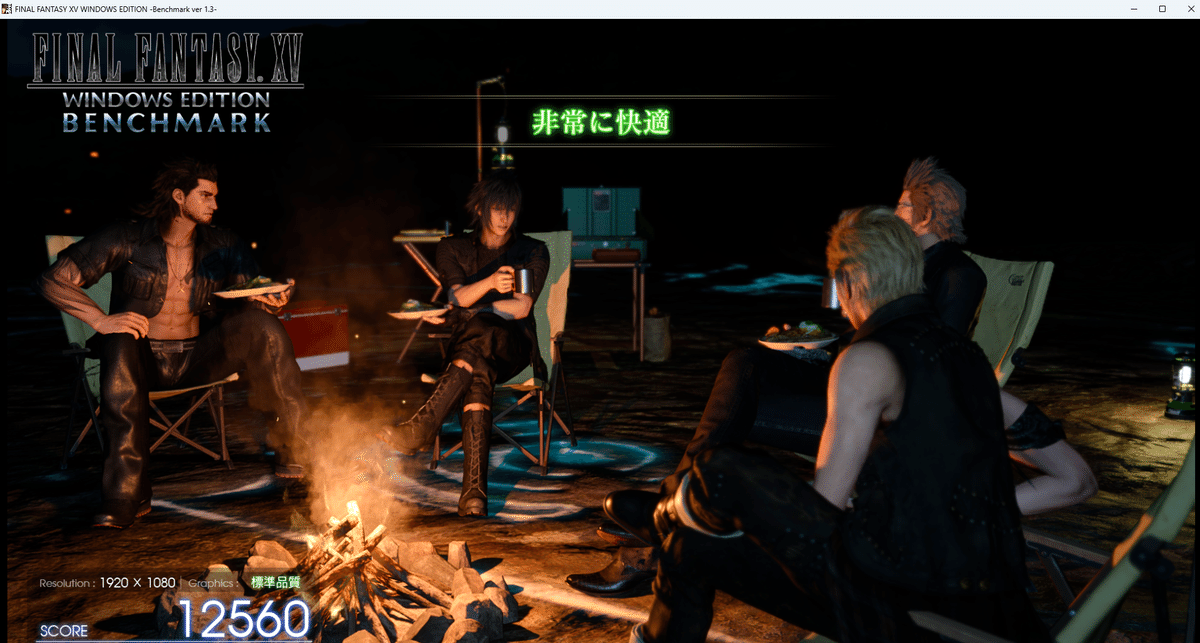

FF15ベンチマーク
＊GeForce ExperienceのShadowPlayで録画可能
スト6ベンチマーク
＊ちょっと古いモニターでやってるので最大60ＦＰＳしか出ない。
PassMark PerformanceTest
ベンチ比較例
おまけ：M.2の空きスロットがない状態でSSDを追加する(PCIE接続)
アイネックス(AINEX) ヒートシンク搭載 M.2 NVMe SSD変換PCIeカード AIF-10
今回使ったやつ。説明書が無いので手探りでやるしかないのがちょっと・・・。
使用するのはキオクシアの2TBSSD。EXCERIA PLUS G3
＊編集時点だとAmazonに2TB在庫無し
変換カードの中身。
キオクシアのSSD中身と変換カード中身
熱伝導パッドをSSDに貼り付け、変換カードへ差し込む。
ヒートシンクをねじ止めする
PCケース側のねじ止めするため、ブラケットをねじ止めして完成。
PCIEスロットに繋ぎ、PCケースのねじ穴に合わせてブラケットをねじ止めで終了。
PCに接続後はディスクフォーマットが必要
新規購入したSSDは最初にディスクのフォーマットが必要となる。
必ず接続したら行うこと。
SSD Utilityマネージメントソフトウェア：キオクシアSSD
SSDの状態管理がしやすいのでキオクシアのSSD使うならインストール推奨。
健康状態、温度、接続インターフェース情報が分かる。
＊PCIE Gen4で繋ぎたいのにGen3じゃん！とか、ｘ4で繋いでるはずなのにｘ2じゃん！みたいなことがあるので・・・ね。
SSD詳細。ファームウェアバージョンやドライバのバージョンもわかる。
