エクセル(Excel)で三角関数のグラフを作成する（関数Y＝sin(X)等）
エクセルのグラフを描く機能を使って、関数のグラフを作成する方法を説明します。エクセルの基本的な操作ができることと、基本的な数学の知識を前提にします。今回は、Y＝sin(X)等の三角関数のグラフを描いてみます。
エクセルの表を開いて、最初にX軸の左端（最小値）の数字を入力する。下の図の場合は、C5のセルに ［ー3］を入力。
次にその隣のD5のセルに、隣のセル＋差分を入力します。下の図の場合は、D5セルの内容が、＝C5＋０．2。（差分＝0.2）
D5セルの内容をE5セルより右のセルにコピーすると、下図のようになります。これでX軸に関する設定は完了です。
次に、Y軸の計算のためにC6セルに、C5セル（X軸）の三角関数（sin）を入力します。これはY＝sin(X)で計算するので、入力は［＝SIN(C5)］となります。
同様に、cos関数とtan関数を計算する。cosはY＝cos(X)で計算するので、入力は［＝COS(C5)］となります。
tanはY＝tan(X)で計算するので、入力は［＝TAN(C5)］となります。
C6セルからC8セルの内容をD列より右のセルにコピーすると、下図のようになります。これで数値の設定は完了です。

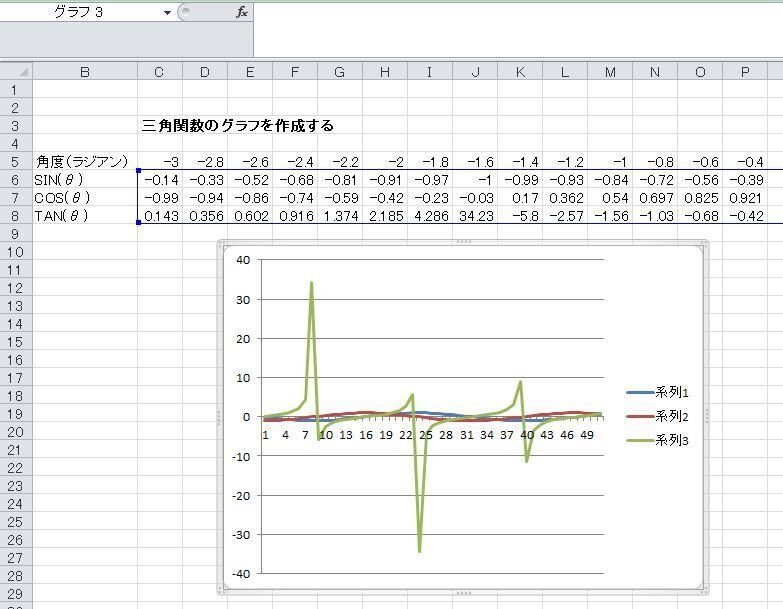

次にグラフを作成するために、Y軸の数値の範囲（C6～BA8）を選択して、挿入タブのグラフの（折れ線）をクリックすると、下図のように三角関数の折れ線グラフが表示されます。

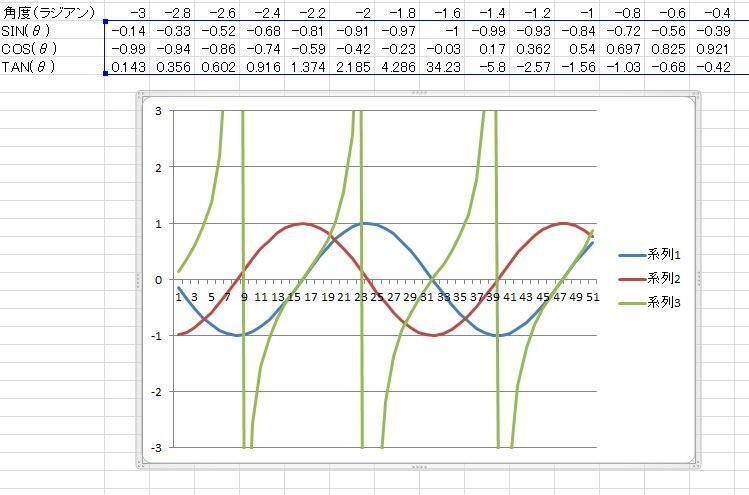

TANは発散するので、Y軸の範囲を最小値ー３から最大値３に制限すると、下図のようになる。
このままではY軸の数値がおかしいので、グラフエリアにカーソルを持っていき右クリックして、出てくるリストから、［データの選択］をクリックします。下図のように、データソースの選択という画面が出てくるので、横（項目）軸ラベルの［編集]をクリックします。

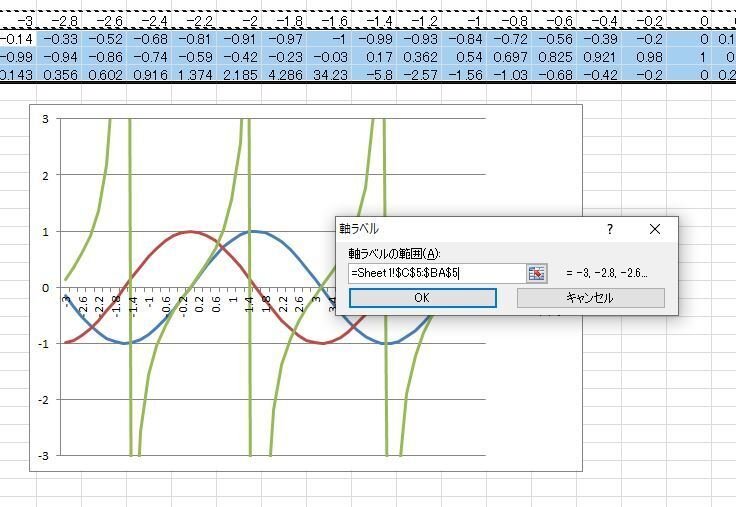

下図のような画面になるので、軸ラベルの範囲にC5からBA5までの範囲を設定して［OK］をクリックします。図９の画面に戻るので、再度［OK］をクリックします。

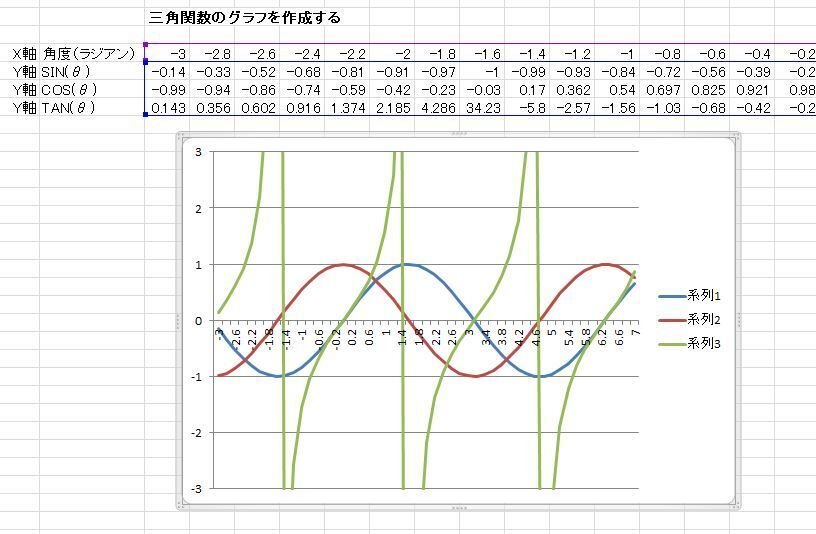

グラフの横軸の数値が下図のように表示されます。これで三角関数のグラフの作成は完了です。X軸の範囲は、最初に設定した、ー３から７の範囲になっています。TANのグラフの３本の縦線は実際のグラフにはありません。とびとびの数値で計算したために、最大値と最小値を結ぶ線が表示されています。実際にはTANは無限大に発散するので、この縦の線はありません。
