機材を移動する機会もありこの記事を制作。
（一度環境をバラした後に再配線する時にみる用）

設定は以前記事を作成した
「2PC配信で6系統を物理フェーダーに割り当てる」
を基本として、このセットアップでの状況をもっと詳しく書いていきます。

もうね、入力と出力って慣れるって事がなく、毎回混乱するわけ。
ってことでここにメモを記す。

アウトプットすることで自分の中で脳に焼き付ける事が狙い。

あれから細かいところいじったりして、配置場所やLEDの色は以下のような割り当てにしてある。

↑左から
🟥【ゲームPC/配信PC】マイク
🟦【ゲームPC】ゲーム音声
💛【配信PC】BGM
🩷【配信PC】システム音声・アラート音声
💜【配信PC】ディスコードのフレンドの音声
🩵【ゲームPC】ゲーム内チャット音声

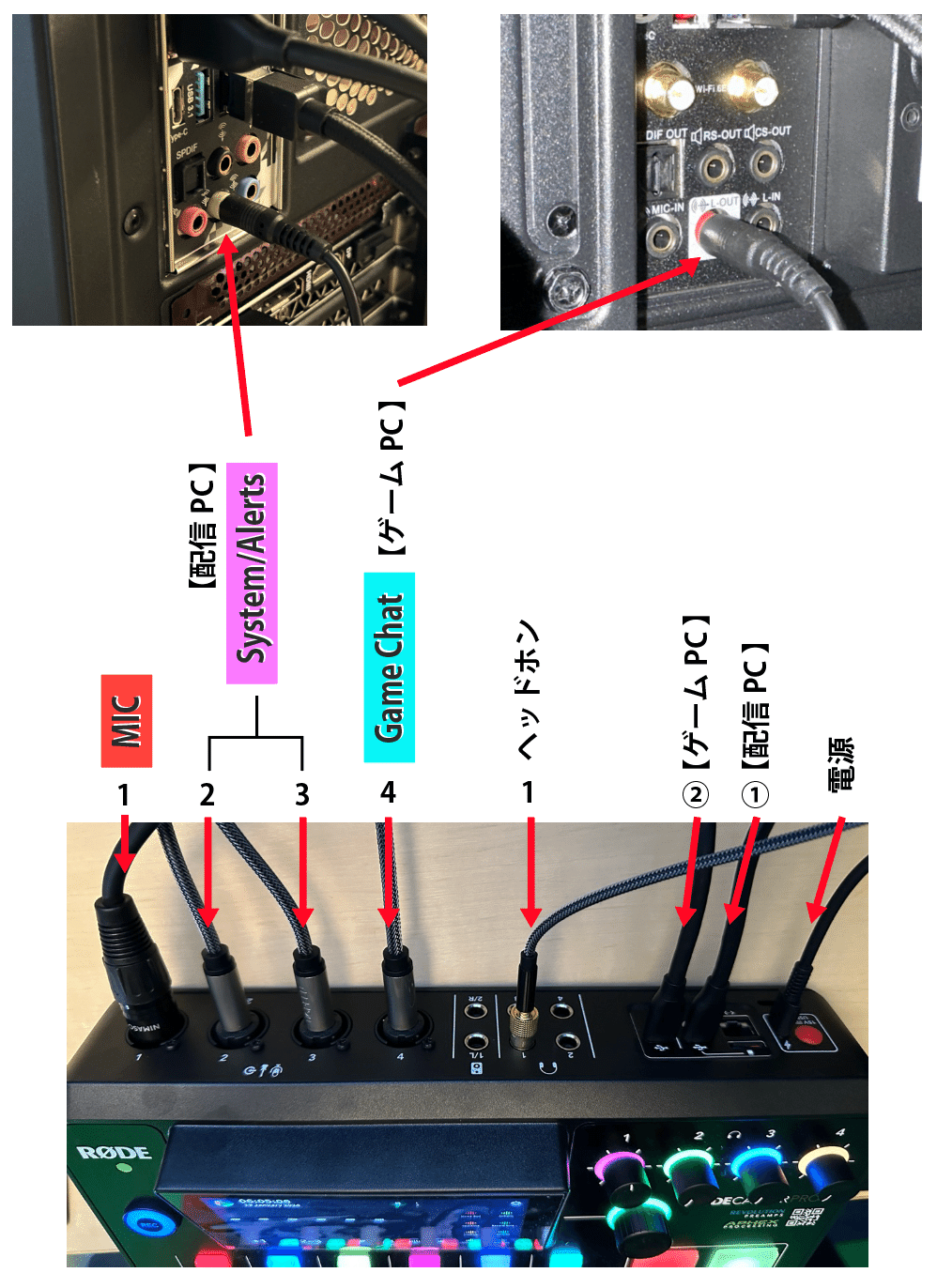

配線方法

出力と入力

混乱回避

ここが鬼混乱ポイントなので一旦整理。

出力＝再生
PC側で選択してRCP2へ送って使用
RCP2へ送って使用

入力＝録音
PC側で選択してRCP2で拾って使用
RCP2から受け取って使用

PCの出力で送った音声をRCP2にて返す音声を選択し、欲しい音声をPCへ返す事ができる。
送って返す事ができるのは以下の3ライン

【配信PCに接続したUSB1】

・RODECaster ProⅡ mein Stereo
（BGM音声として使用🟡）

USB1 Main

・RODECaster ProⅡ Chat
（Discord音声として使用🟣）

USB1 Chat

【ゲームPCに接続したUSB2】

・RODECaster ProⅡ Secondary
（ゲーム音声として使用🟦）

USB2 Main

RCP2へ送った音声はフェーダーで音量制御する事ができ、かつ、
この3つのラインにはRCP2に集まった音声を欲しい音声を選んでPC側に返してPCの音声設定で選択する事が可能。

この3つ以外にフェーダーで制御しているのは以下の3つ。
この3つはRCP2へ入力しているのみなので、この音声をPC側で欲しいよって時はUSB1 Main,USB1 Chat,USB2 Mainから欲しい音声を選んでPC側へ返す事ができる。

・マイク🟥
（RCP2に直で入力しているSM7B）
ライン1で使用

・システム/アラート音声🩷（配信PC）

ライン2と3をステレオで使用

・ゲーム内チャット音声🩵（ゲームPC）

ライン4を使用（これだけモノラル音声）

【ゲームPC】Windows 11

出力

何の音声？→ゲーム音声
2-RodeCaster Pro Ⅱ Secondary

入力

何の音声？→マイク音声（SM7B）
2-RodeCaster Pro Ⅱ Secondary
ゲーム内チャットで使用
（RCP2内でマイクのみの音声にしてPC側に送って使用してる）

サウンドの詳細設定＞

再生（出力）

既定のデバイス（出力と同じ）
2-RodeCaster Pro Ⅱ Secondary（USB2 Main）

既定の通信デバイス

何の音声？→ゲーム内のボイスチャット音声（注：向こう側の声のみ）
Realtek USB Audio
*リアパネルの 3.5mm ジャック
ゲーム内チャット音声設定にて"Realtek USB Audio"を選択して使用

録音（入力）

既定のデバイス（入力と同じ）
2-RodeCaster Pro Ⅱ Secondary
ゲーム内チャットで使用
（RCP2内でマイクのみの音声にしてPC側に送って使用してる）

既定の通信デバイス
・Realtek USB Audio
に設定し、「このデバイスを使用して再生する：」設定で
"Realtek USB Audio"を選択してあげることにより、"Realtek USB Audio"で音声を出力する事が可能になる。

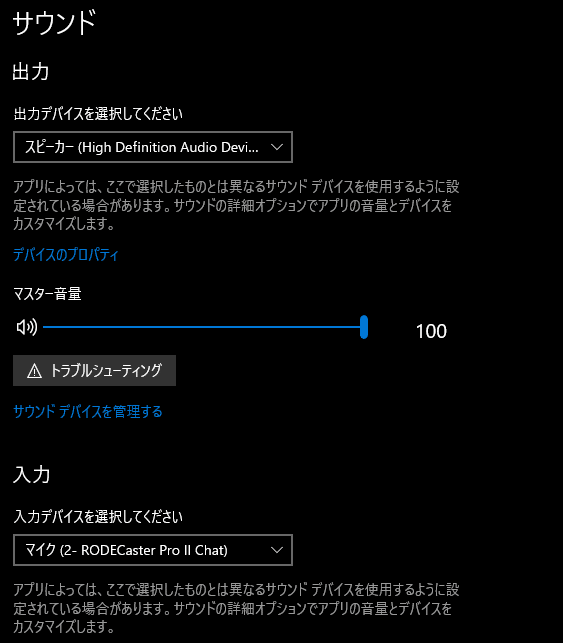

【配信PC】Windows 10

出力

何の音声？→PC内のシステム音声と配信アプリでのアラートの音声
スピーカー（High Definition Audio Device）を選択し、RCP2へ送ってる。

入力

何の音声？→マイク（SM7B）だけの音声。
マイク（RodeCaster ProⅡ Chat）を選択して以下の場所へ使用する。
・OBSでのマイク音声
（OBS内で"RodeCaster ProⅡ Chat"を選択）
・Discordでのマイク音声
（Discord内で"RodeCaster ProⅡ Chat"を選択）
