無料でできる3Dモデリングの応力解析

なんのために解析をするか?

3Dプリンターや一般のものづくりにおいて、強度不足による作り直しを減らすために、あらかじめ強度解析を行い、集中応力を低減して破損しにくい設計にしたり、たわみ量に対する反発力を計算して適切なバネ力を算出し、その結果に基づいて厚みを決定することが可能です。

Fusion と FreeCAD

初心者的にスナップが聞きやすくてマウスで3Dの立体が描きやすいFusionとFreeCADに取り込んで解析するまでの流れを記載します。

Fusionでもモデル作成と書き出し

Fusion個人用をこちらからダウンロードしてインストールします。
FreeCADをこちらからダウンロードしてインストールします。
そしたらまずスケッチで書いて突き出しなどをしてモデルを作成しましょう

3Dモデルを作成する

作成が終わったら書き出しをしてみましょう。

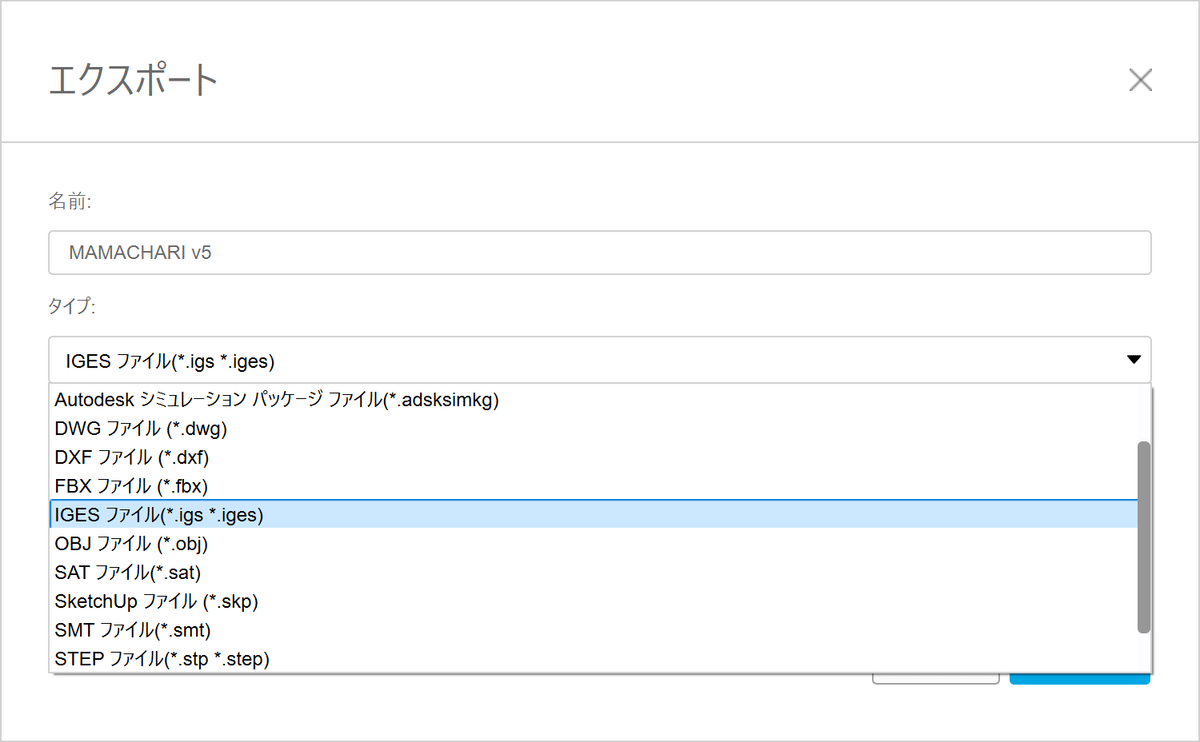

Solidモデルとして書き出したいのでIGESを選択します。
※stpや3mfなどのmeshファイルだとそのままでは解析できないし、solid変換しても動作が重く不安定になります。

エクスポートでIGESを選択する

FreeCADでの読み込み

 IEGS ファイルをインポートします。

Solidモデルとして読み込まれる

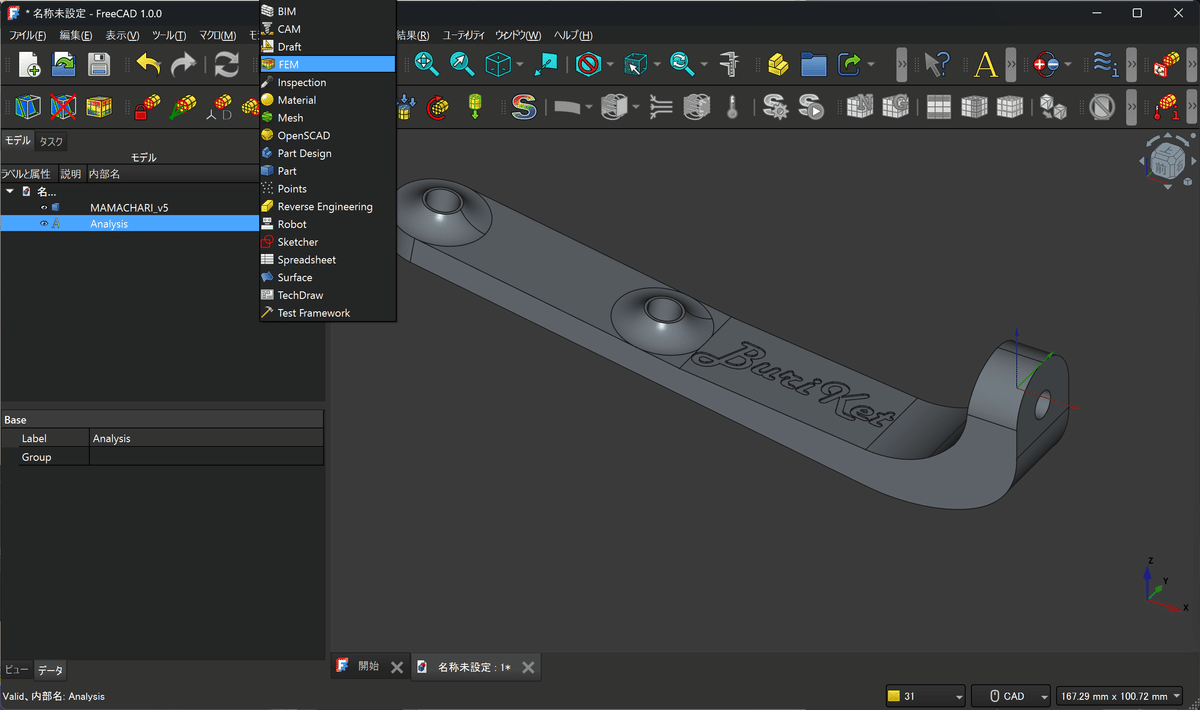

解析コンテナの設定

モデル解析コンテナ
またはアイコン『A』のAnalysys containerを選択し FEMモードにします。

Analysys containerの設定


固定点の定義

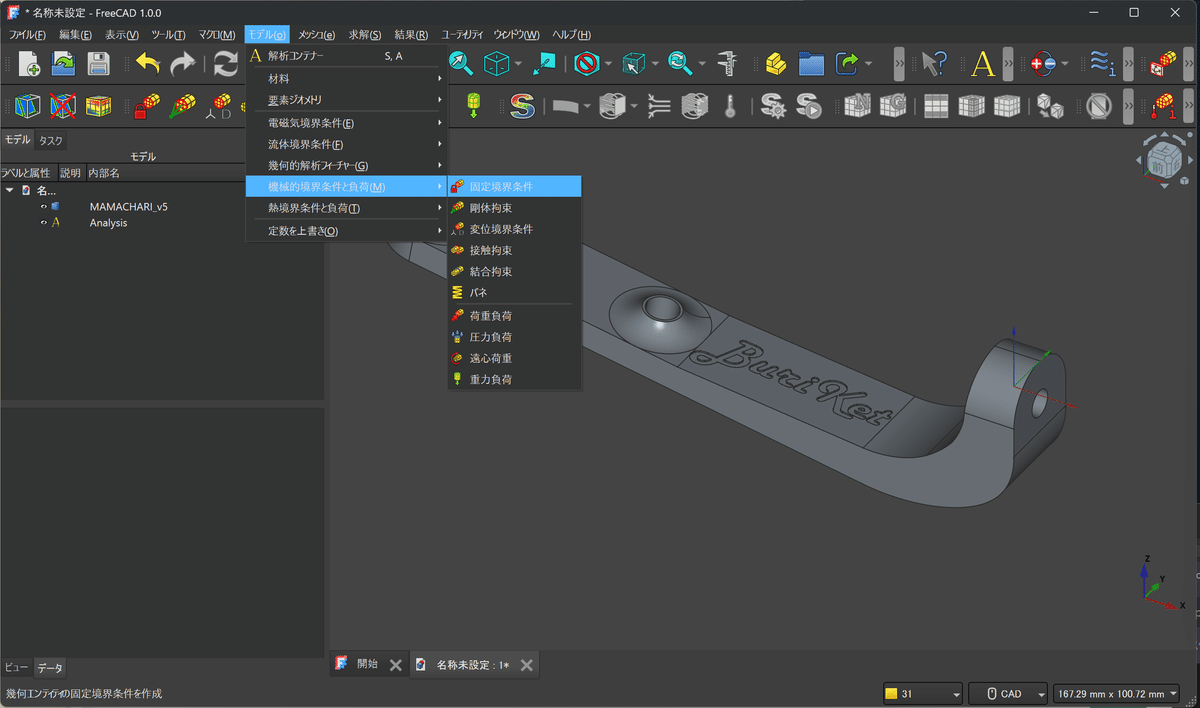

モデル機械的境界条件と負荷固定境界条件

固定境界条件

荷重負荷

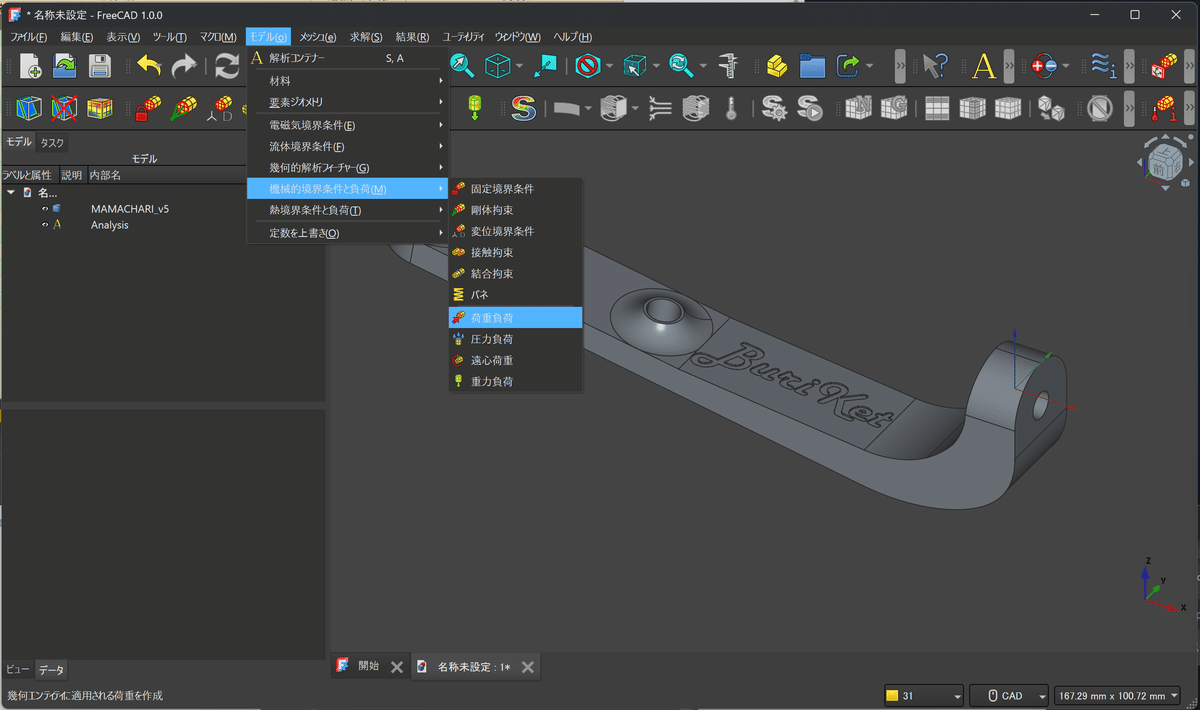

モデル機械的境界条件と負荷荷重負荷

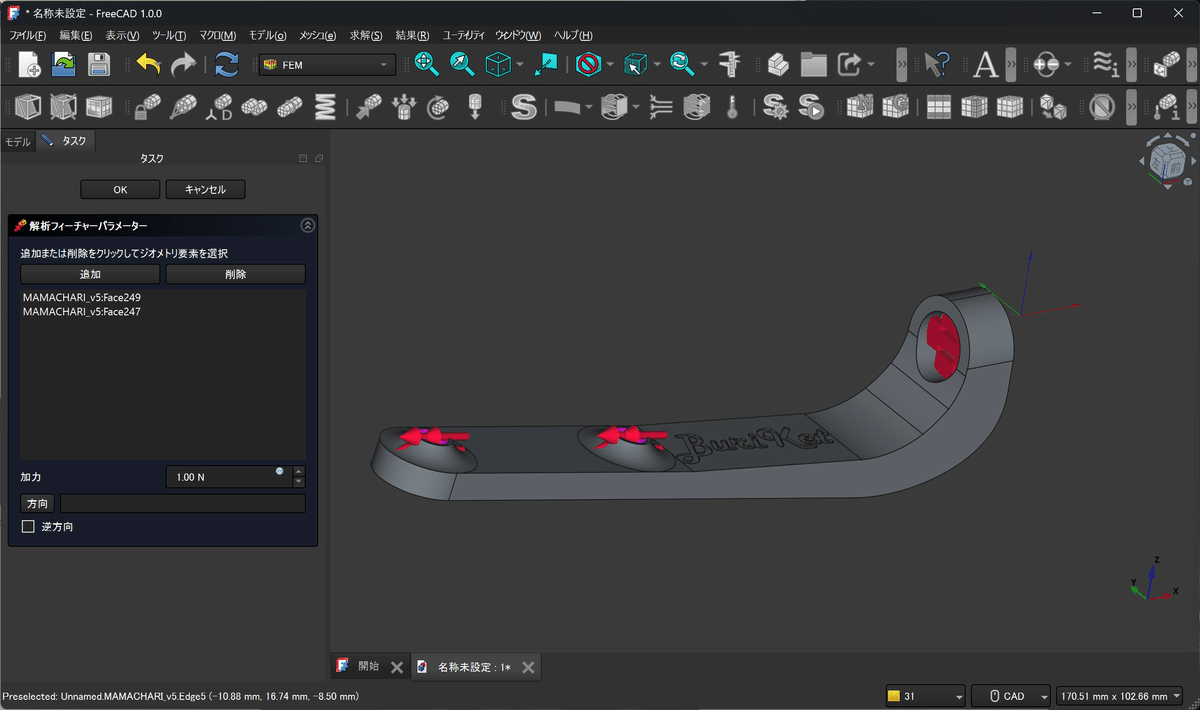

荷重がかかる面を選択して追加します(1Nm=10.1971kg)として計算してください。

荷重負荷

荷重の設定

荷重を設定すると向きが赤ベクトルで表示されるので、方向を正します。
先端を向けたい方向に面を選択して『方向』を押します。そして加力 **Nmを入力して OKを押す。

赤ベクトルが横向きに配置された
面を選択して『方向』を押す

材料の指定

FEMのタブの状態で

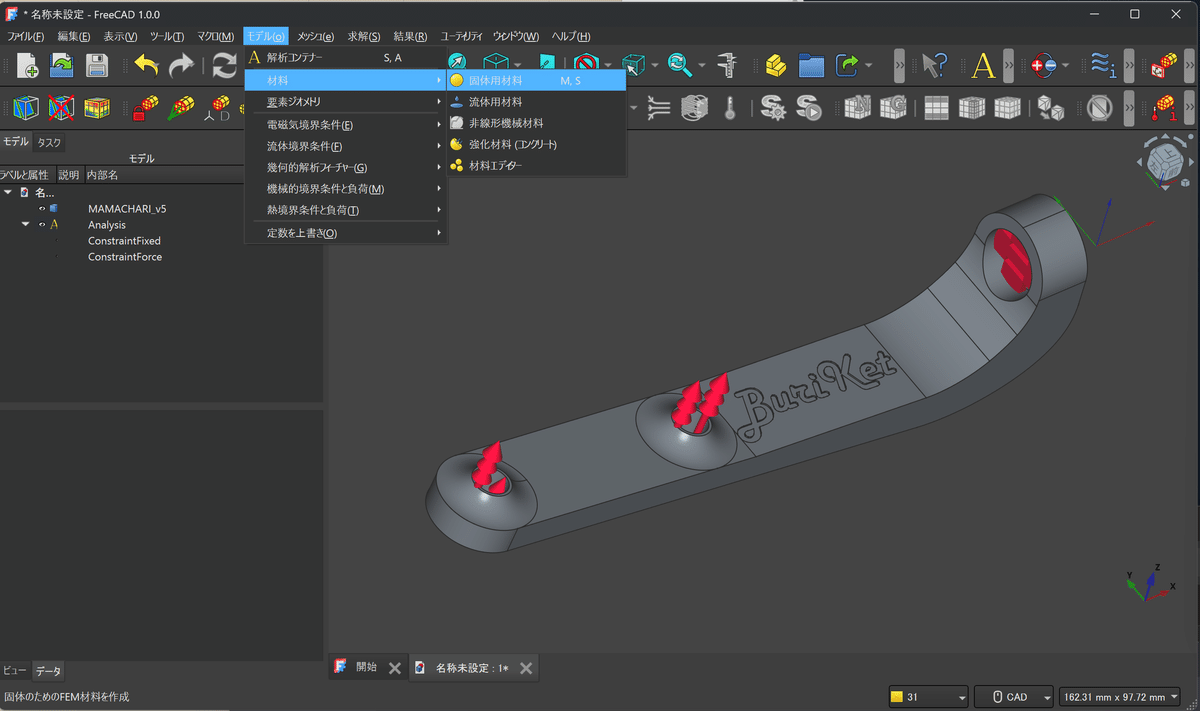

モデル材料固定用材料

固定用材料の選択

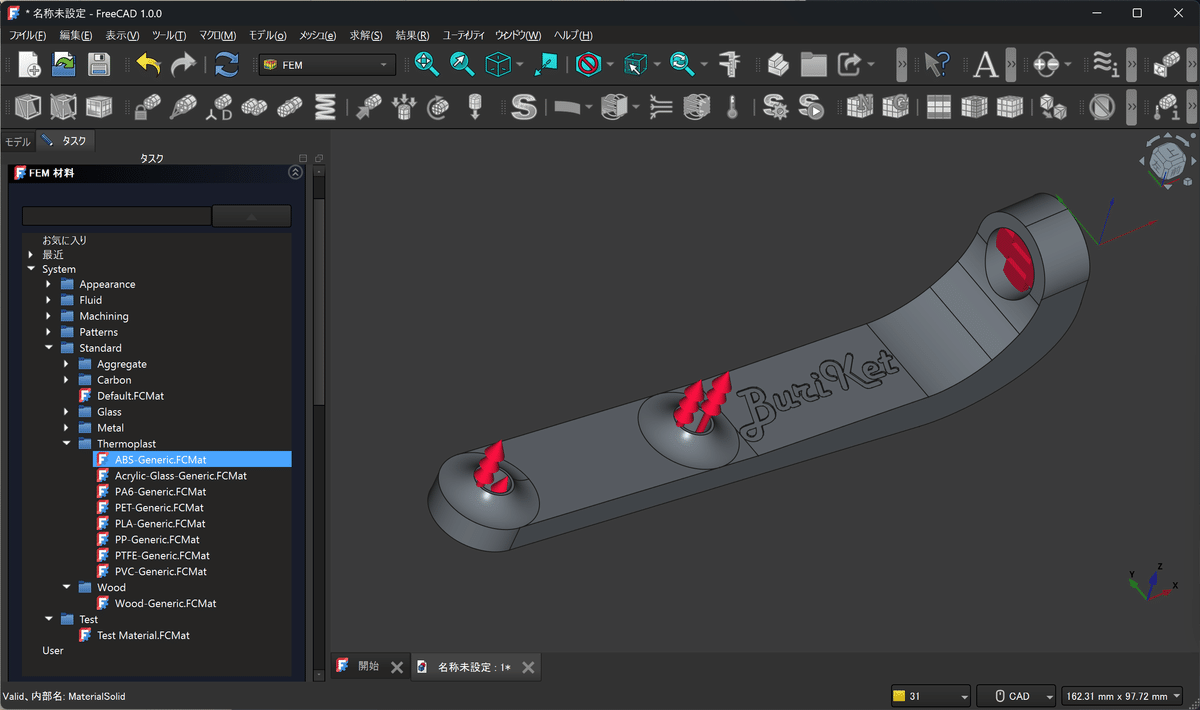

サーモプラスチックからお目当ての材料を選択

樹脂裁量を選択


メッシュの作成

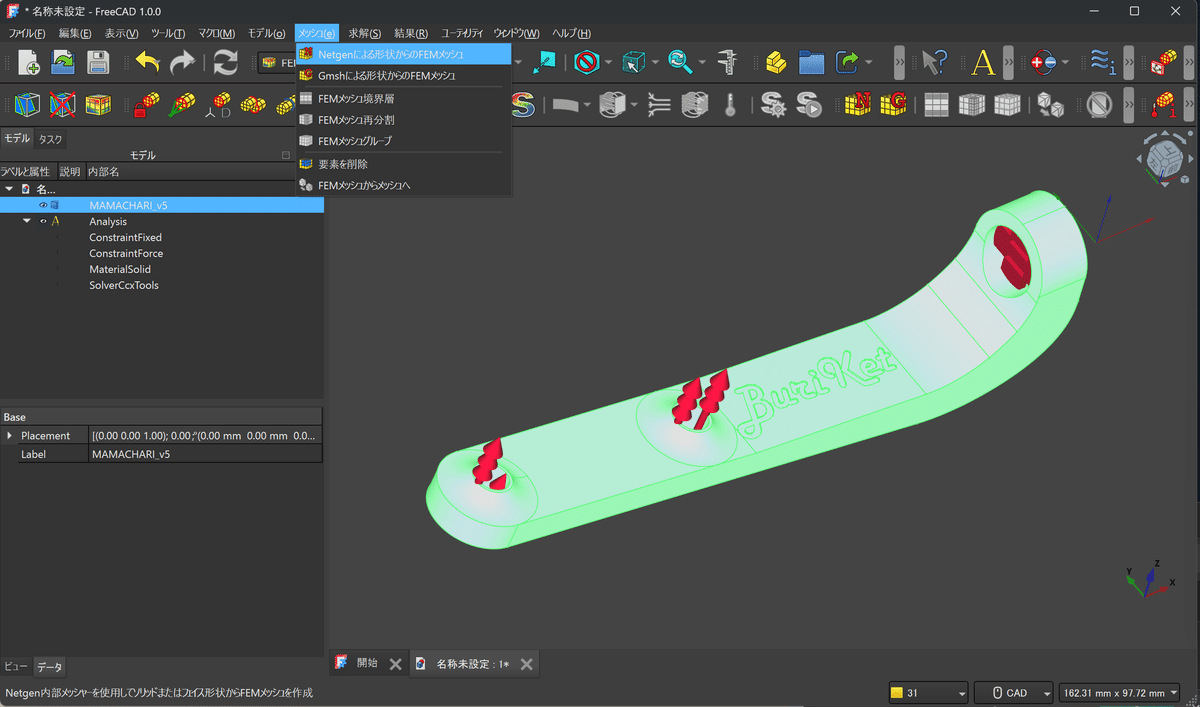

パーツモデルを選択 → メッシュ → Netgenによる形状からのFEMメッシュ

Netgenによる形状からのFEMメッシュを選択

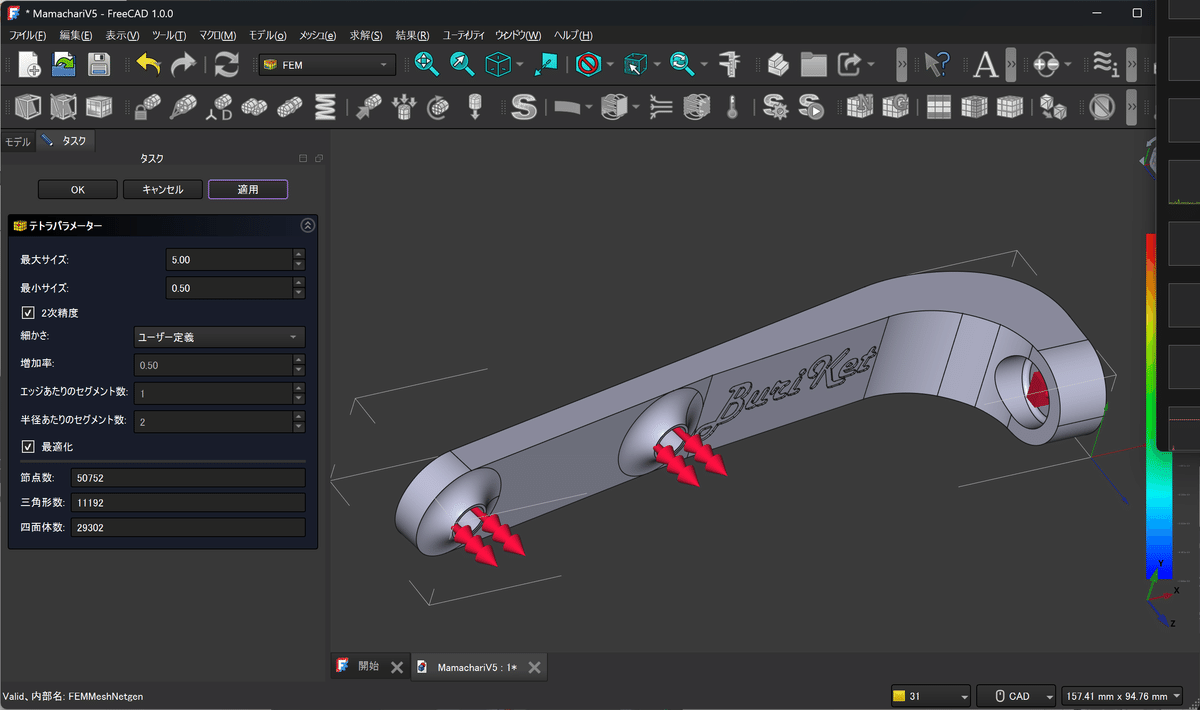

メッシュは自動作成されるが初期設定では鋭角な三角形が生成されてしまい処理に失敗することが多い。
そこで下記のように数値範囲を狭めておくと良い。

メッシュの作成

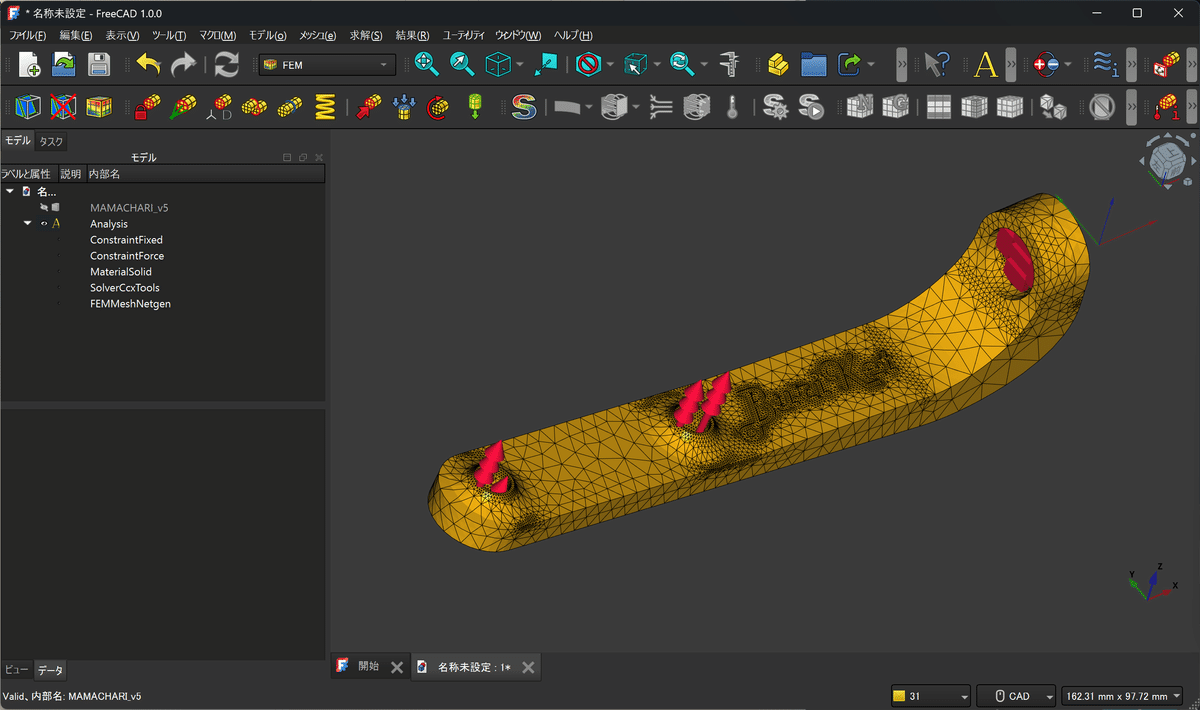

メッシュが切られる

メッシュが切られた

求解

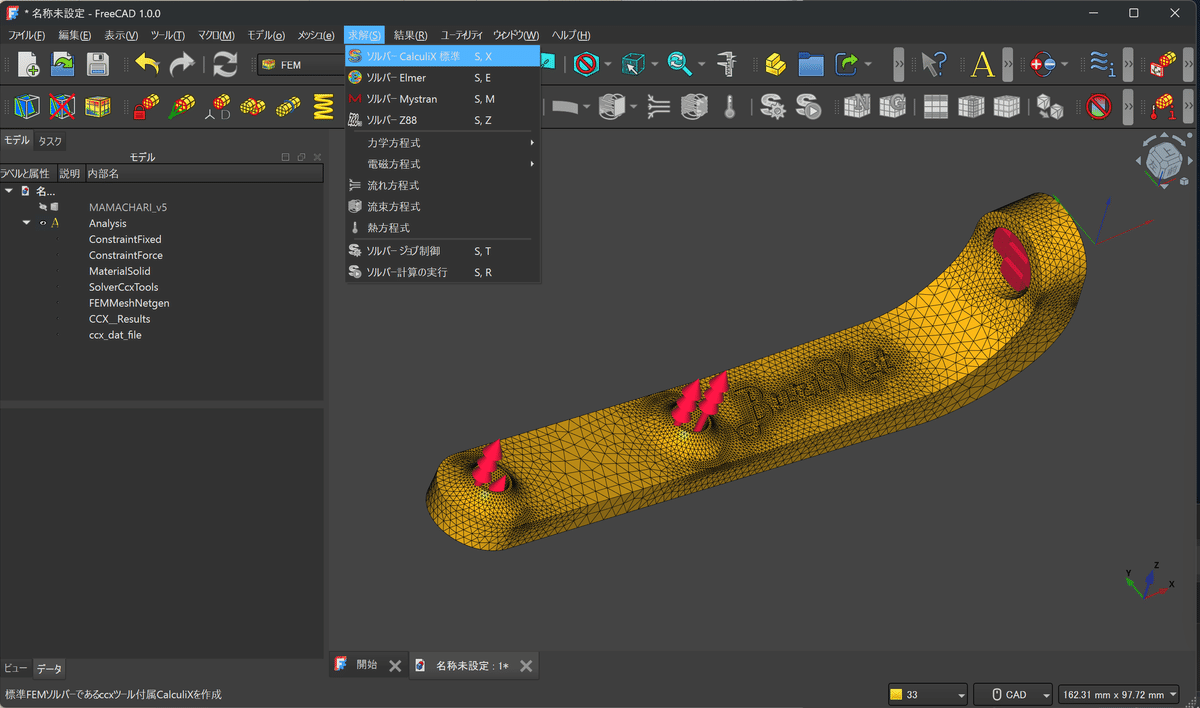

求解ソルバーCaluclix標準

ソルバーCaluclix標準を選択

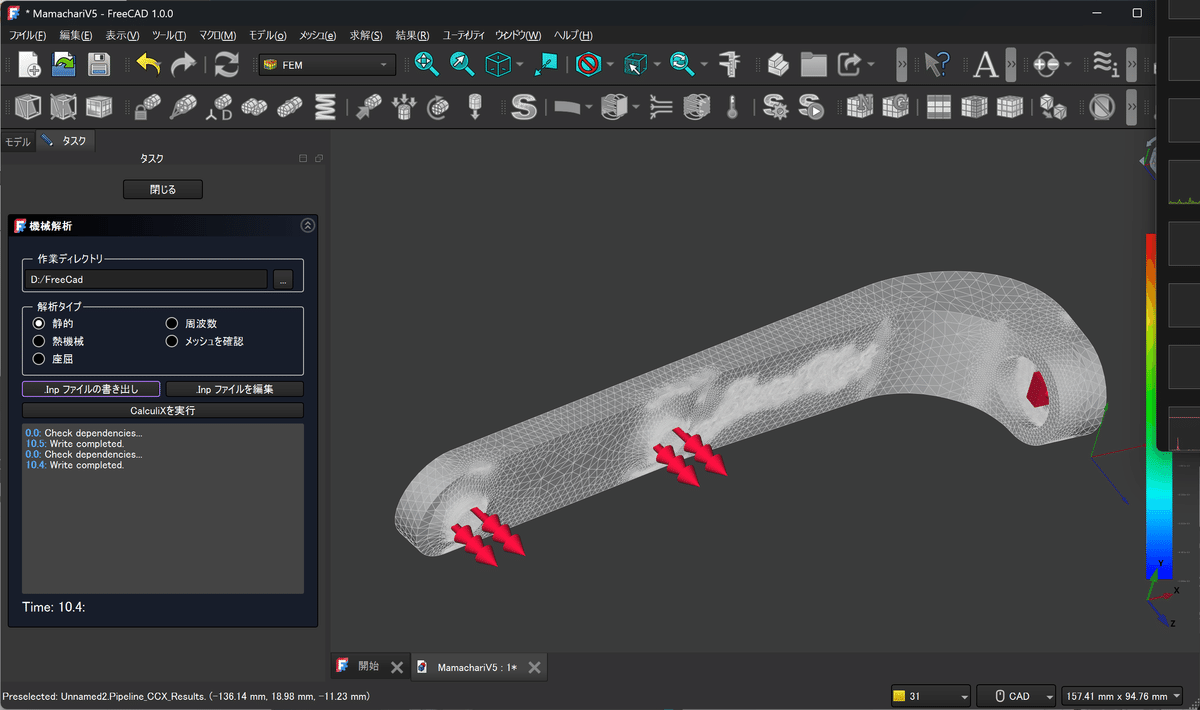

SolverCcxTools をダブルクリックする
メニューが開いたら

.Inpファイルの書き出し

.Inpファイルの書き出しを押して完了後、CalculiXの実行を押して実行が完了されるのを待ちます。

CalculiX execute error:が出た場合はメッシュの設定を見直して再度実行してください。

結果の確認

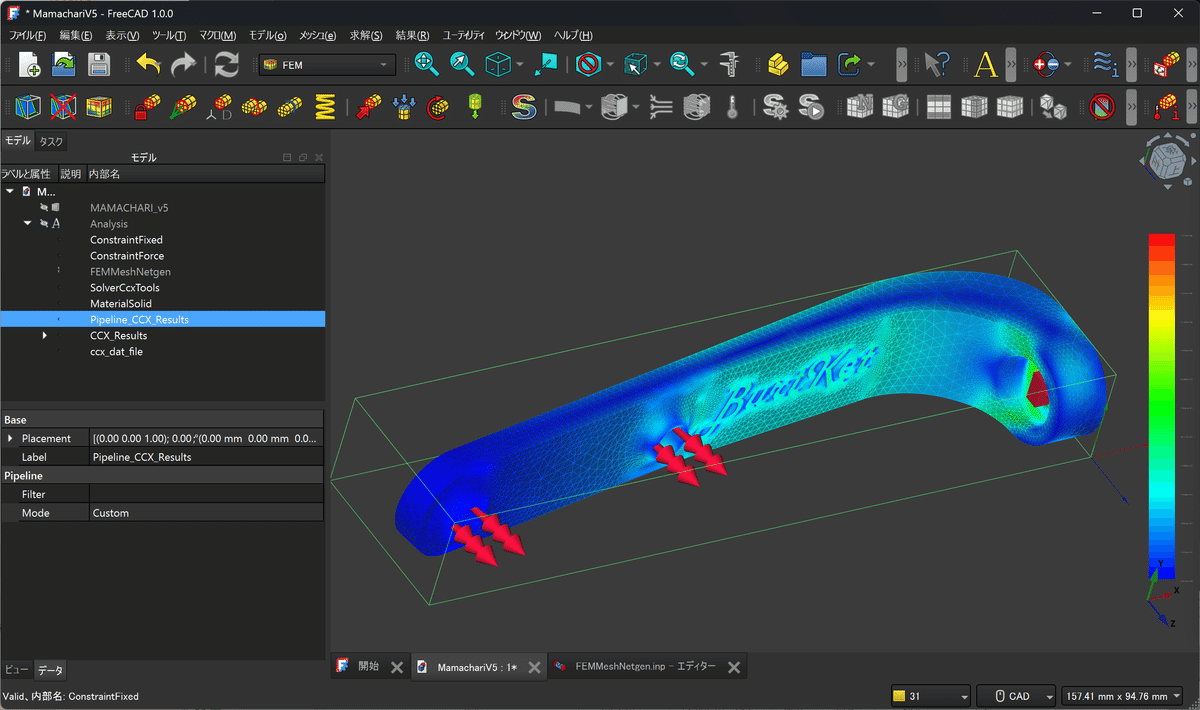

Pipe Line_CCX_ResultsをWクリックします。

表示したい内容を選択してください

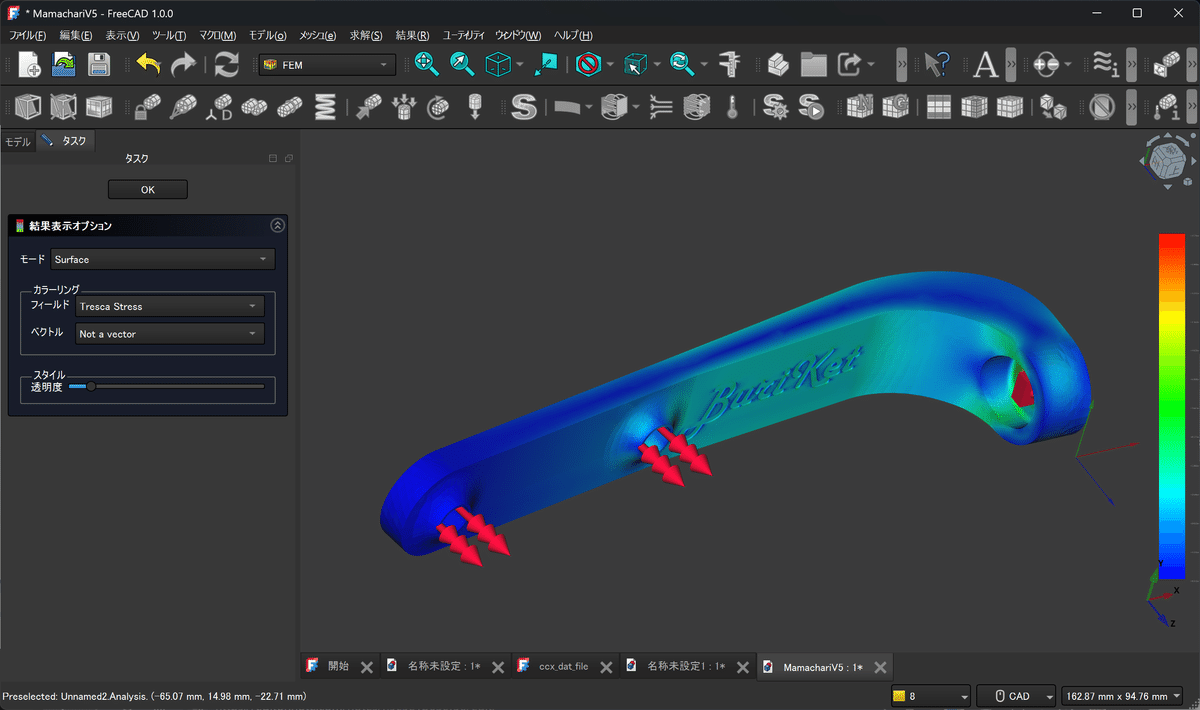

SurfaceモードでTresca Stressで応力の分布が見られる。
赤いところが応力が集中して破損しやすく、青い部分が安全領域になります。

応力分布の確認

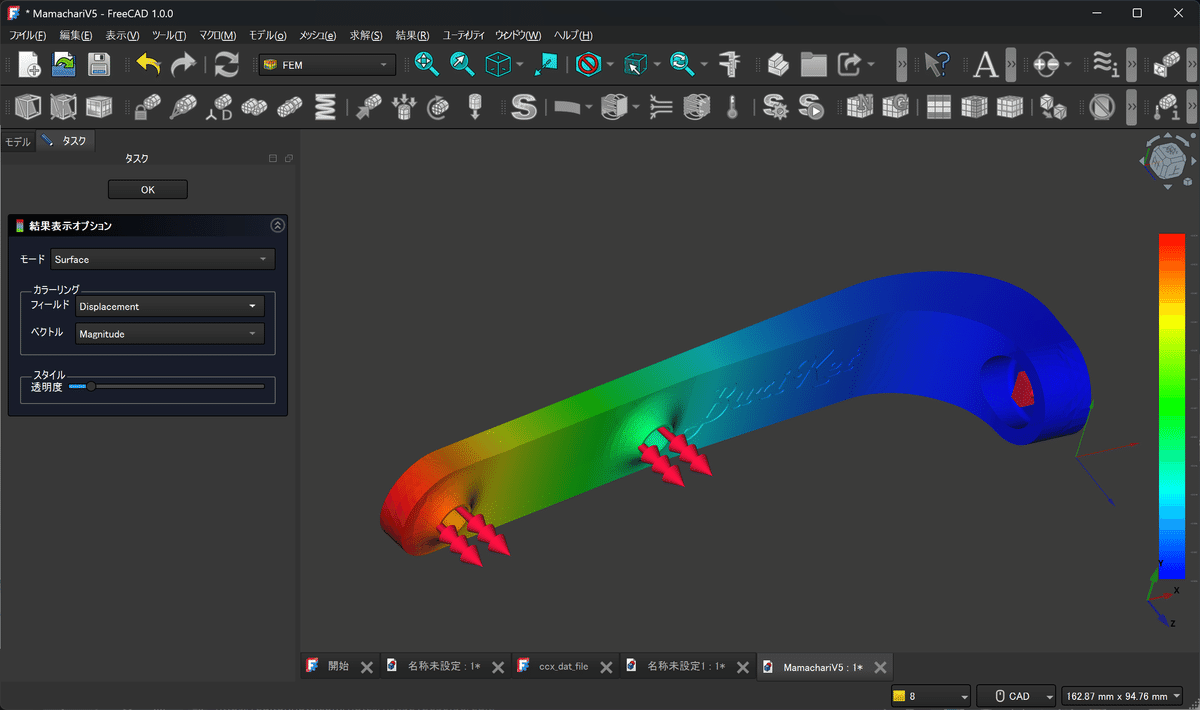

Displacement を選択するとよくたわんでいる位置がわかります。
応力に対して何ミリたわむかが色分布で確認できます。

変位量の分布
