Android ✖︎ 画像認識

🤖 TensorFlow・TensorFlow Lite

• 歴史

  • 1.0：2017/2

  • Lite：2017/5

  • 2.0：2019/9

    • Eager Executionを導入

    • 1.0 v.s. 2.0

      • 1.0と2.0の中身は結構違います

• 違い：

  • TensorFlow 1.0と2.0：MLモデルの構築と訓練用

  • TensorFlow Lite：エンドデバイス用

• TensorFlow Liteは複数のプラットフォームをサポートしている

  • Android

  • iOS

  • Linux

  • マイクロコントローラ

📲 Androidでの機械学習

• TensorFlow Lite

  • 2017/5　Android 8（Oreo）からサポートされる

  • 端末で.tfliteのMLモデルを直接利用できる

  • MLモデルついて

    • オフィシャル・サードパーティから提供された訓練済みMLモデルを使う

      • Kaggle

    • 自分でTensorFlow LiteのMLモデルを訓練する

      • https://github.com/cvdfoundation/google-landmark

    • 訓練したTensorFlow MLモデル → TensorFlow Liteへ変換する

      • TensorFlow Lite Converter

🐋 詳細

• TensorFlow Lite用のMLモデル：
  Kaggleから訓練済みMLモデルをダウンロードする

Google | landmarks | Kaggle

---

• アフリカ

landmark_africa.tflite

22.4 MB

ファイルダウンロードについて

ダウンロード

• アジア

landmark_asia.tflite

47.4 MB

ファイルダウンロードについて

ダウンロード

• ユーロッパ

landmark_europe.tflite

47.7 MB

ファイルダウンロードについて

ダウンロード

• 北米

landmark_north_america.tflite

48.5 MB

ファイルダウンロードについて

ダウンロード

• 南アメリカ

landmark_south_america.tflite

48.2 MB

ファイルダウンロードについて

ダウンロード

• オセアニア

landmark_oceania_antarctica.tflite

34.9 MB

ファイルダウンロードについて

ダウンロード

---

• モデルをPJに追加する

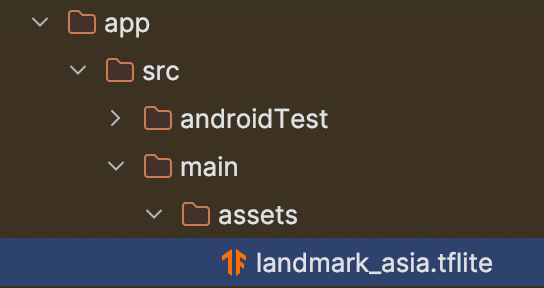

src/main/assetsに利用したいMLモデルを追加する

• ライブラリ（CameraX・TensorFlow）を build.gradle.kts に追加する

// build.gradle.kts

val cameraXVersion = "1.3.2"

// CameraX
implementation("androidx.camera:camera-core:$cameraXVersion")
implementation("androidx.camera:camera-camera2:$cameraXVersion")
implementation("androidx.camera:camera-lifecycle:$cameraXVersion")
implementation("androidx.camera:camera-video:$cameraXVersion")
implementation("androidx.camera:camera-view:$cameraXVersion")
implementation("androidx.camera:camera-extensions:$cameraXVersion")

...

// TensorFlow
implementation("org.tensorflow:tensorflow-lite-task-vision:0.4.0")
implementation("org.tensorflow:tensorflow-lite-gpu-delegate-plugin:0.4.0")
implementation("org.tensorflow:tensorflow-lite-gpu:2.9.0")

• Manifestにカメラ権限を追加する

// AndroidManifest.xml

<uses-feature
    android:name="android.hardware.camera"
    android:required="false" />
<uses-permission android:name="android.permission.CAMERA" />

• 追加したMLモデルを使う

  • 認識結果のモデルを定義する

// Classification.kt

data class Classification(
    val name: String,
    val score: Float
)

• 認識ロジック

//　Classifier.kt

interface Classifier {
    fun classify(bitmap: Bitmap, rotation: Int): List<Classification>
}

// ImageClassifier.kt

class ImageClassifier(
    private val context: Context,
    private val threshold: Float = 0.5f,
    private val maxResults: Int = 3
): Classifier {

    private var classifier: ImageClassifier? = null

    private fun setupClassifier() {
        val baseOptions = BaseOptions
		        .builder()
            .setNumThreads(2)
            .build()
        val options = ImageClassifier.ImageClassifierOptions
		        .builder()
            .setBaseOptions(baseOptions)
            .setMaxResults(maxResults)
            .setScoreThreshold(threshold)
            .build()

        // モデルを使う
        try {
            classifier = ImageClassifier.createFromFileAndOptions(
                context,
                "landmark_asia.tflite",
                options
            )
        } catch (e: IllegalStateException) {
            e.printStackTrace()
        }
    }

    override fun classify(bitmap: Bitmap, rotation: Int): List<Classification> {
        if(classifier == null) {
            setupClassifier()
        }

        val imageProcessor = ImageProcessor.Builder().build()
        val tensorImage = imageProcessor.process(TensorImage.fromBitmap(bitmap))

        val imageProcessingOptions = ImageProcessingOptions
		        .builder()
            .setOrientation(getOrientationFromRotation(rotation))
            .build()

        val results = classifier?.classify(tensorImage, imageProcessingOptions)

        return results?.flatMap { classification ->
            classification.categories.map { category ->
                Classification(
                    name = category.displayName,
                    score = category.score
                )
            }
        }?.distinctBy { it.name } ?: emptyList()
    }

		// インプットの角度処理
    private fun getOrientationFromRotation(rotation: Int): ImageProcessingOptions.Orientation {
        return when(rotation) {
            Surface.ROTATION_270 -> ImageProcessingOptions.Orientation.BOTTOM_RIGHT
            Surface.ROTATION_90 -> ImageProcessingOptions.Orientation.TOP_LEFT
            Surface.ROTATION_180 -> ImageProcessingOptions.Orientation.RIGHT_BOTTOM
            else -> ImageProcessingOptions.Orientation.RIGHT_TOP
        }
    }
}

• CameraXの分析ロジック

// ImageAnalyzer.kt

class ImageAnalyzer(
    private val classifier: Classifier,
    private val onResults: (List<Classification>) -> Unit
): ImageAnalysis.Analyzer {

		// 認識結果が変動しすぎないように、counterを追加する
    private var frameSkipCounter = 0

    override fun analyze(image: ImageProxy) {
        if(frameSkipCounter % 60 == 0) {
            val rotationDegrees = image.imageInfo.rotationDegrees
            // インプット画像のフォマット
            val bitmap = image
                .toBitmap()
                .centerCrop(
                    desiredWidth = 321,
                    desiredHeight = 321
                )

            val results = classifier.classify(bitmap, rotationDegrees)
            onResults(results)
        }
        frameSkipCounter++

        image.close()
    }
}

// BitmapExtension.kt

fun Bitmap.centerCrop(desiredWidth: Int, desiredHeight: Int): Bitmap {
    val xStart = (width - desiredWidth) / 2
    val yStart = (height - desiredHeight) / 2

    if(xStart < 0 || yStart < 0 || desiredWidth > width || desiredHeight > height) {
        throw IllegalArgumentException("Invalid arguments for center cropping")
    }

    return Bitmap.createBitmap(this, xStart, yStart, desiredWidth, desiredHeight)
}

• UI画面

// MainActivity.kt

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        if(!hasCameraPermission()) {
            ActivityCompat.requestPermissions(
                this, arrayOf(Manifest.permission.CAMERA), 0
            )
        }

        setContent {
            LandmarkRecognitionTensorflowTheme {
			          // 認識結果リスト
                var classifications by remember {
                    mutableStateOf(emptyList<Classification>())
                }

                // CameraXのアナライザ
                val analyzer = remember {
                    ImageAnalyzer(
                        classifier = ImageClassifier(
                            context = applicationContext
                        ),
                        onResults = { resultList ->
                            classifications = resultList
                        }
                    )
                }

                // CameraXのコントローラーを設置
                val controller = remember {
                    LifecycleCameraController(applicationContext).apply {
                        setEnabledUseCases(CameraController.IMAGE_ANALYSIS)
                        setImageAnalysisAnalyzer(
                            ContextCompat.getMainExecutor(applicationContext),
                            analyzer
                        )
                    }
                }

                Box(
                    modifier = Modifier
                        .fillMaxSize()
                ) {
                    CameraScreen(controller, Modifier.fillMaxSize())

                    Column(
                        modifier = Modifier
                            .fillMaxWidth()
                            .align(Alignment.TopCenter)
                    ) {
                        classifications.forEach { classification ->
                            val percentage = "%.1f".format(classification.score * 100)

														// テキストで認識結果を表示
                            Text(
                                text = "${classification.name}\n($percentage%)",
                                modifier = Modifier
                                    .fillMaxWidth()
                                    .background(MaterialTheme.colorScheme.primaryContainer)
                                    .padding(8.dp),
                                textAlign = TextAlign.Center,
                                fontSize = 20.sp,
                                color = MaterialTheme.colorScheme.primary
                            )
                        }
                    }
                }
            }
        }
    }

		// 権限チェック
    private fun hasCameraPermission() = ContextCompat.checkSelfPermission(
        this, Manifest.permission.CAMERA
    ) == PackageManager.PERMISSION_GRANTED
}

// CameraScreen.kt

@Composable
fun CameraScreen(
    controller: LifecycleCameraController,
    modifier: Modifier = Modifier
) {
    val lifecycleOwner = LocalLifecycleOwner.current

    AndroidView(
        factory = { context ->
		        // CameraXのPreviewViewを使う
            PreviewView(context).apply {
                this.controller = controller
                // ライフサイクルにbind
                controller.bindToLifecycle(lifecycleOwner)
            }
        },
        modifier = modifier
    )
}

• 実機で確認する

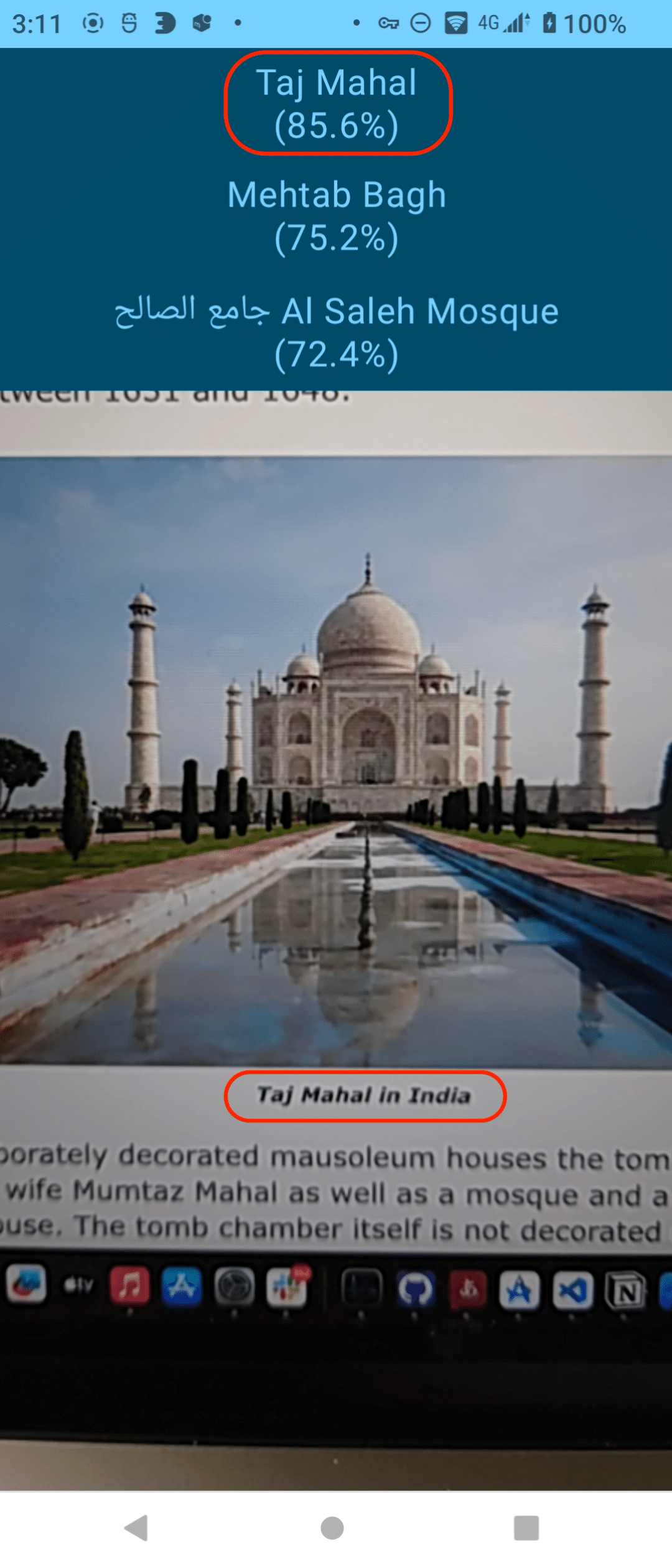

タージ・マハル

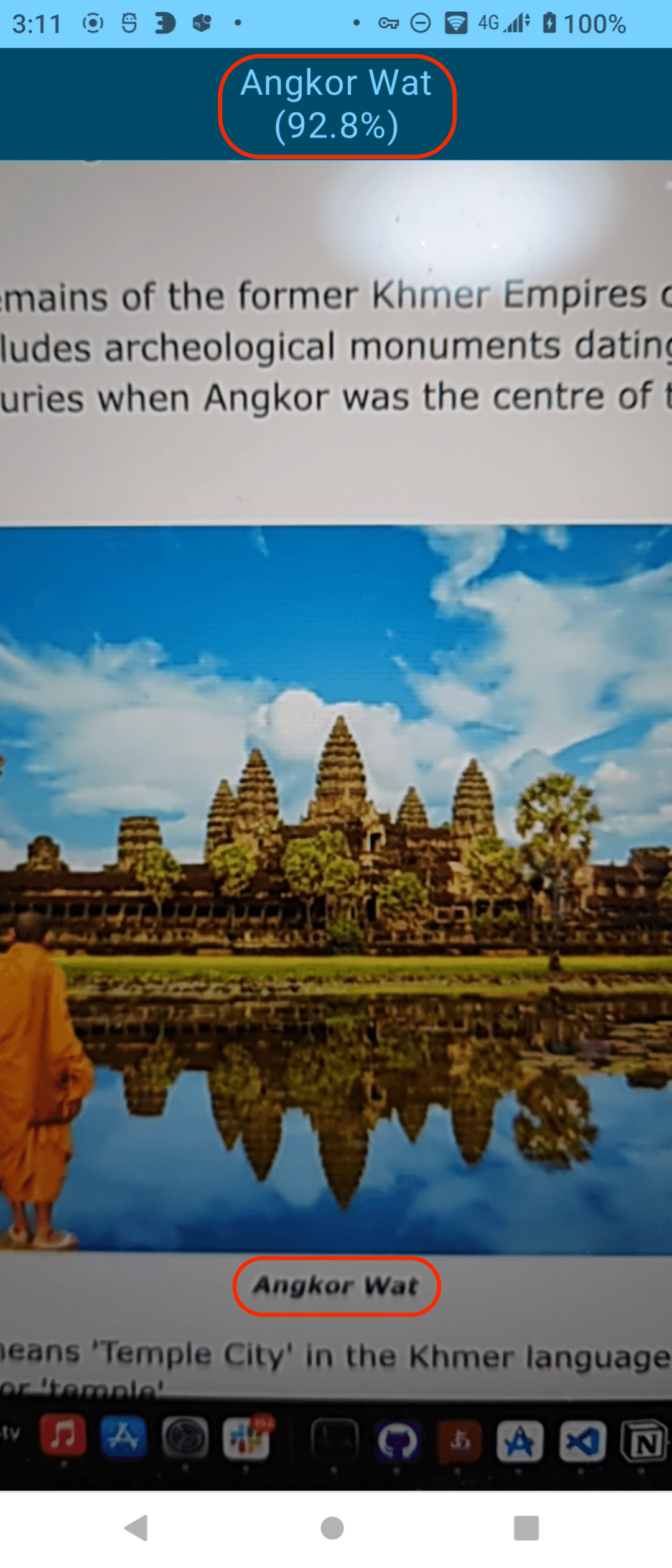

アンコール・ワット

💭 その他

• 認識結果の精度を上げたい場合は、自分で訓練したモデルを利用することをおすすめ

• 世界名勝データセット

GLD v2 Explorer
