こんにちは。ごまかんぱちです。🐟

AutoCADの自動作図を目指して奮闘しています。
今回は、for文の復習をメインにいくつか図形を描きます。
あまり難しいことはせずに、解説多めで緩くやっていきましょう。😁

今回描く図形は次の3つ。
　① 長方形
　② 階段
　③ 星☆

それでは始まりです。👏👏

13-1. いろいろな繰り返し図形

① 長方形

まずエクセルシートを作ります。

横 100（セルD2）、縦 50（セルD3）の長方形を描きます。

コードはこんな感じ。

Print #1, "clayer Layer1"       '画層の指定
Print #1, "rectang " & -Range("D2") / 2 & "," & -Range("D3") / 2 & " " & Range("D2") / 2 & "," & Range("D3") / 2

解説です。

　座標1（0 , 0）
　座標2（セルD2 , セルD3）

とするとわかりやすくていいのですが、
長方形の中心を原点に持ってきたいので、

　座標1（ -セルD2÷2 , -セルD3÷2）
　座標2（セルD2÷2 , セルD3÷2）

としています。

結果はこうなります。

想定通り、横の長さ100、縦の長さ50の長方形ができました。😊

このコードを少しいじって繰り返し仕様に改造します。

Print #1, "clayer Layer1"       '画層の指定

For i = 0 To Range("D5") - 1
    Print #1, "rectang " & -Range("D2") / 2 * Range("D6") ^ i & "," & -Range("D3") / 2 * Range("D6") ^ i & " " & Range("D2") / 2 * Range("D6") ^ i & "," & Range("D3") / 2 * Range("D6") ^ i
Next

解説です。

[1行目]
for文の始まりです。
0から繰り返し回数-1まで（要は繰り返し回数だけ）2行目の文を繰り返すという書き出しです。

[2行目]
「-Range("D2") / 2」は1点目のX座標。for文を使う前、単体の長方形を描いたときにも出てきました。
「Range("D6")」は倍率。
繰り返すごとにセルD6の値（この場合は1.2）倍していこうという数字です。
つまり、「-Range("D2") / 2 * Range("D6") ^ i」は、
　i=0のとき　「X座標×1.2⁰」⇒「X座標×1」
　i=1のとき　「X座標×1.2¹」⇒「X座標×1.2」
　i=2のとき　「X座標×1.2²」⇒「X座標×1.2²」
と3回繰り返すということを意味しています。
繰り返すごとに1.2倍になっていますね。

[3行目]
for文の締めには「Next」と書きましょう。

実行結果はこうなりました。

思い通りに描けています。😊

繰り返し回数を20回にしてみたり。

これで長方形は完成です。😊

② 階段

続いて階段です。

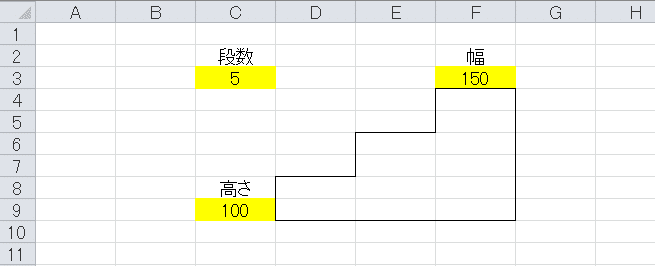

エクセルはこうなります。

Print #1, "clayer Layer1"       '画層の指定

'地面
Print #1, "line " & -Range("F3") & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & 0 & " "

'壁
Print #1, "line " & Range("F3") * Range("C3") & "," & 0 & " " & Range("F3") * Range("C3") & "," & Range("C9") * Range("C3") & " "

'段
For i = 1 To Range("C3")
    Print #1, "line " & Range("F3") * (i - 1) & "," & Range("C9") * i & " " & Range("F3") * i & "," & Range("C9") * i & " "                 '横
    Print #1, "line " & Range("F3") * (i - 1) & "," & Range("C9") * (i - 1) & " " & Range("F3") * (i - 1) & "," & Range("C9") * i & " "     '縦
Next

できました。😊

いきなり for文を使って書きました。
難しければ for文を使わずに、3段くらいの階段を描いてみて挙動を確認するとわかりやすくなります。

細部を整えていきましょう。

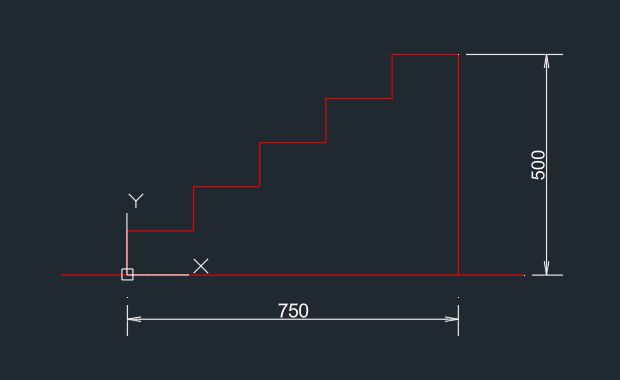

まずは寸法線。

'寸法線
Print #1, "clayer Layer2"       '画層の指定

Print #1, "dimlinear " & 0 & "," & -50 & " " & Range("F3") * Range("C3") & "," & -50 & " h " & 0 & "," & -100
Print #1, "dimlinear " & Range("F3") * (Range("C3") + 1) & "," & 0 & " " & Range("F3") * Range("C3") & "," & Range("C9") * Range("C3") & " v " & Range("F3") * (Range("C3") + 1) + 50 & "," & 0

続いてハッチング。

'ハッチング
Print #1, "-hatch p ansi31 10 0 w n " & -Range("F3") & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & -50 & " " & -Range("F3") & "," & -50 & " c  "

できました。😊

段数を増やしたりして挙動を確認しましょう。

階段も完成しました。😊

③ 星☆

最後に星です。

まずはエクセル。
こんな感じ。

まずは円を2つ描きます。
この円は補助線の意味合いが強いので後で消しますが、一旦描いてみましょう。

Print #1, "clayer Layer2"       '画層の指定

Print #1, "circle " & 0 & "," & 0 & " " & Range("J3")      '外形
Print #1, "circle " & 0 & "," & 0 & " " & Range("J4")      '内径

円が2つできました。😊

続いて星のかけらを描きます。

Angle0 = 90 * 4 * Atn(1) / 180
Angle1 = 360 / Range("J5") * 4 * Atn(1) / 180


Print #1, "clayer Layer1"       '画層の指定

Print #1, "line " & Range("J3") * Cos(0) & "," & Range("J3") * Sin(0) & " " & Range("J4") * Cos(Angle1 / 2) & "," & Range("J4") * Sin(Angle1 / 2) & " "
Print #1, "line " & Range("J4") * Cos(Angle1 / 2) & "," & Range("J4") * Sin(Angle1 / 2) & " " & Range("J3") * Cos(Angle1) & "," & Range("J3") * Sin(Angle1) & " "

まずは角度の解説

続いて線分の解説

そして実行結果はこちら。

うまくいきました。😊

これを頂点の数（今回は5回）繰り返します。

For i = 1 To Range("J5")
    Print #1, "line " & Range("J3") * Cos(Angle1 * (i - 1)) & "," & Range("J3") * Sin(Angle1 * (i - 1)) & " " & Range("J4") * Cos(Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle1 * (i - 1 / 2)) & " "
    Print #1, "line " & Range("J4") * Cos(Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle1 * (i - 1 / 2)) & " " & Range("J3") * Cos(Angle1 * i) & "," & Range("J3") * Sin(Angle1 * i) & " "
Next

先ほど書いた線分の2行を for文の中に組み込みました。
i=1のとき、i=2のとき、… と挙動を確認しておきましょう。

そして実行結果はこちら。

いいですね。😊

各頂点が外円と内円を通っていることが確認できましたので、このあたりで2つの円は消してしまいましょう。

行の頭に「'」を付けてコメントアウトします。

'Print #1, "circle " & 0 & "," & 0 & " " & Range("J3")      '外形
'Print #1, "circle " & 0 & "," & 0 & " " & Range("J4")      '内径

これでこの2行は実行されません。

一応これで完成したのですが、星がちょっと傾いているのが気になりますね。

下図をご覧ください。

現在 0°を基準に絵を描いているので、星が傾いているように見えるのです。
これを 90°回転させてみましょう。

90°ということで、先ほど少し出てきた Angle0を使います。

For i = 1 To Range("J5")
    Print #1, "line " & Range("J3") * Cos(Angle0 + Angle1 * (i - 1)) & "," & Range("J3") * Sin(Angle0 + Angle1 * (i - 1)) & " " & Range("J4") * Cos(Angle0 + Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle0 + Angle1 * (i - 1 / 2)) & " "
    Print #1, "line " & Range("J4") * Cos(Angle0 + Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle0 + Angle1 * (i - 1 / 2)) & " " & Range("J3") * Cos(Angle0 + Angle1 * i) & "," & Range("J3") * Sin(Angle0 + Angle1 * i) & " "
Next

角度の部分すべてに「Angle0+」を付け加えるだけです。
簡単でしたね。😁

そしてこうなりました。

はい、できました。
理想の星ができました。😊😊😊

あとはセルJ3～J5の数字を変えて遊びましょう。

これで星も完成です。😊

13-2. 今回のまとめ

それでは今回のまとめです。

for文を使った繰り返しの復習を目的に、長方形、階段、星とシンプルな図形をひたすら繰り返してみました。
解説を多めにしたつもりでしたがいかがでしたか？

以下今回のコードです。

【長方形】

Sub macro12()
Sakuzu = ThisWorkbook.Path & "\CAD_file.scr"
Open Sakuzu For Output As #1
Print #1, "osnap non"

'********↑前処理↑********

Print #1, "clayer Layer1"       '画層の指定

For i = 0 To Range("D5") - 1
    Print #1, "rectang " & -Range("D2") / 2 * Range("D6") ^ i & "," & -Range("D3") / 2 * Range("D6") ^ i & " " & Range("D2") / 2 * Range("D6") ^ i & "," & Range("D3") / 2 * Range("D6") ^ i
Next

'********↓後処理↓********

Print #1, "zoom e"
Print #1, "filedia 1"
Close #1
End Sub

【階段】

Sub macro()
Sakuzu = ThisWorkbook.Path & "\CAD_file.scr"
Open Sakuzu For Output As #1
Print #1, "osnap non"

'********↑前処理↑********

Print #1, "clayer Layer1"       '画層の指定

'地面
Print #1, "line " & -Range("F3") & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & 0 & " "

'壁
Print #1, "line " & Range("F3") * Range("C3") & "," & 0 & " " & Range("F3") * Range("C3") & "," & Range("C9") * Range("C3") & " "

For i = 1 To Range("C3")
    Print #1, "line " & Range("F3") * (i - 1) & "," & Range("C9") * i & " " & Range("F3") * i & "," & Range("C9") * i & " "                 '横
    Print #1, "line " & Range("F3") * (i - 1) & "," & Range("C9") * (i - 1) & " " & Range("F3") * (i - 1) & "," & Range("C9") * i & " "     '縦
Next


'寸法線
Print #1, "clayer Layer2"       '画層の指定

Print #1, "dimlinear " & 0 & "," & -50 & " " & Range("F3") * Range("C3") & "," & -50 & " h " & 0 & "," & -100
Print #1, "dimlinear " & Range("F3") * (Range("C3") + 1) & "," & 0 & " " & Range("F3") * Range("C3") & "," & Range("C9") * Range("C3") & " v " & Range("F3") * (Range("C3") + 1) + 50 & "," & 0


'ハッチング
Print #1, "-hatch p ansi31 10 0 w n " & -Range("F3") & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & 0 & " " & Range("F3") * (Range("C3") + 1) & "," & -50 & " " & -Range("F3") & "," & -50 & " c  "


'********↓後処理↓********

Print #1, "zoom e"
Print #1, "filedia 1"
Close #1
End Sub

【星☆】

Sub macro()
Sakuzu = ThisWorkbook.Path & "\CAD_file.scr"
Open Sakuzu For Output As #1
Print #1, "osnap non"

'********↑前処理↑********

'Print #1, "clayer Layer2"       '画層の指定

'Print #1, "circle " & 0 & "," & 0 & " " & Range("J3")      '外形
'Print #1, "circle " & 0 & "," & 0 & " " & Range("J4")      '内径


Angle0 = 90 * 4 * Atn(1) / 180
Angle1 = 360 / Range("J5") * 4 * Atn(1) / 180


Print #1, "clayer Layer1"       '画層の指定

For i = 1 To Range("J5")
    Print #1, "line " & Range("J3") * Cos(Angle0 + Angle1 * (i - 1)) & "," & Range("J3") * Sin(Angle0 + Angle1 * (i - 1)) & " " & Range("J4") * Cos(Angle0 + Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle0 + Angle1 * (i - 1 / 2)) & " "
    Print #1, "line " & Range("J4") * Cos(Angle0 + Angle1 * (i - 1 / 2)) & "," & Range("J4") * Sin(Angle0 + Angle1 * (i - 1 / 2)) & " " & Range("J3") * Cos(Angle0 + Angle1 * i) & "," & Range("J3") * Sin(Angle0 + Angle1 * i) & " "
Next

'********↓後処理↓********

Print #1, "zoom e"
Print #1, "filedia 1"
Close #1
End Sub

今回はここまで。👍
次回もお楽しみに。😊
