§4.　パソコン-マイコン間のデータ通信（シリアル通信）

青木＠ジオアルピーヌ

ここでは、Arduinoを使ってセンサーから読み取ったデータをパソコンに送信する方法を学びます。この方法を使うと、センサーの値をリアルタイムで確認できるようになります。


1. シリアル通信とは？

シリアル通信は、データを1ビットずつ順番に送信する通信方法です。例えば、「0110 0101」といったデータを1本の線で送り出します。Arduinoでは、USBケーブルを通じてこのシリアル通信を行い、センサーの値をパソコンに送信できます。


2. 配線をしてみよう


以下の回路を作ります：

・可変抵抗の接続
　可変抵抗の中央端子をArduinoのA0ピンに接続します。

・タクトスイッチの接続
　タクトスイッチを13番ピンに接続し、スイッチを押すことで信号を送ります。

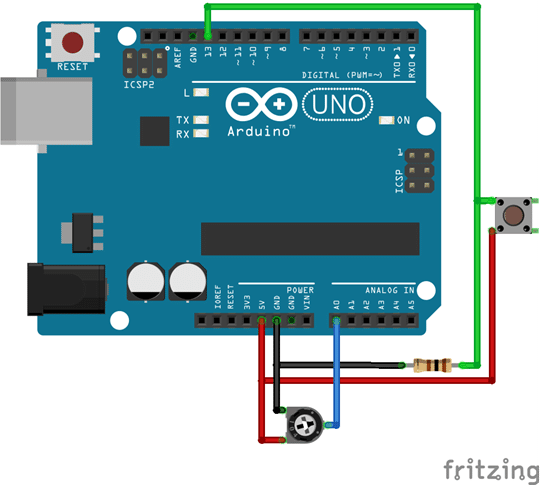

配線図


3. プログラムを書いてみよう

次に、以下のプログラムをArduino IDEに入力してください。

int val_a = 0; // 可変抵抗の値を保存する変数
int val_d = 0; // タクトスイッチの状態を保存する変数

void setup() {
  pinMode(13, INPUT);        // タクトスイッチのピンを入力に設定
  Serial.begin(9600);        // シリアル通信を9600bpsで初期化
}

void loop() {
  val_a = analogRead(A0);    // A0ピンから可変抵抗の値を読み取る
  val_d = digitalRead(13);   // 13番ピンからスイッチの状態を読み取る

  Serial.print("Analog value: "); // 可変抵抗の値を表示
  Serial.print(val_a);
  Serial.print(" | Digital value: "); // スイッチの状態を表示
  Serial.println(val_d);

  delay(1000);               // 1秒間待つ
}


4. プログラムの意味を解説


・Serial.begin(9600)
　シリアル通信を9600bps（1秒間に9600ビットの速度）で初期化します。
　これが通信速度を指定する部分です。

・Serial.print()とSerial.println()
　Serial.print()はデータをそのまま表示します。
　Serial.println()はデータを表示した後に改行します。

・センサーの値を読み取る
　analogRead(A0)で可変抵抗の値を取得します（0～1023）。
　digitalRead(13)でスイッチが押されているかどうかを確認します。


5. 実行してみよう

  1. Arduinoをパソコンに接続し、プログラムを書き込みます。

  2. Arduino IDEの「シリアルモニタ」を開きます（右上の虫眼鏡のボタン）。

  3. 可変抵抗を回したり、スイッチを押したりしてみましょう。シリアルモニタにセンサーやスイッチの状態が表示されるはずです。


ポイント


・データ確認の便利さ
　シリアル通信を使うと、センサーの動作確認やプログラムのデバッグが簡単に
　なります。
・シリアル通信の応用
　センサーの値をArduinoから送信するだけでなく、逆にパソコンから命令を送る
　ことも可能です。

これで、Arduinoとパソコン間のデータ通信方法が学べました！　
