はじめに
プラトーアカデミー講習会で使用したFMEライセンスが、11月中使用可能とうことでワークスペースを作ってみました。ゼロから作るのはハードルが高いので、講習会で使用したワークスペースを同じもの作成しました。
参考にしたのは、Pacific Spatial Solutions株式会社 （PSS）様のFMEリファレンスと講習会で配布されたワークスペースファイルです。
FMEワークスペースの説明は以下のようになっている。
リーダーとライター (Readers and Writers): リーダーは、どのフォーマットのどこにあるデータセットをどのように読み込むか、ライターは、変換後のデータをどのフォーマットでどこにどのように出力するかを規定します。
トランスフォーマー (Transformers): トランスフォーマーは、データを読み込んでから出力するまでの間で、その構造や内容を変更する方法を規定します。一部には、データを読み込んだり出力したり、新たなデータを作成したりするためのトランスフォーマーもあります。
FMEワークスペースは、データを変換するのに必要なリーダー、ライター、トランスフォーマーをワークスペースに追加します。それぞれを接続しデータフローを作成します。
FMEでは、400種を超えるフォーマットに対応しているとのことです。
公式のプラトーラーニングでも、用意されたワークスペースを動かしてみたり、その一部を加工するワークを提供しています。
オブジェクトの追加
メニューバーやその下のアイコンからオブジェクトを追加します。
リーダーのフォーマットには、プルダウンからシェープファイルを選択します。データセットに作成済みシェープフィルを選択します。
OKを押すと下図が追加されます。

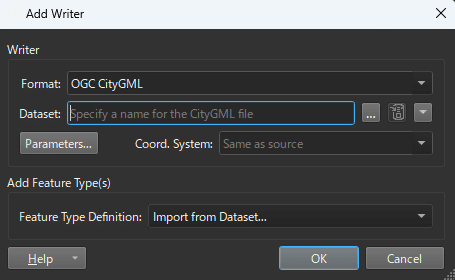

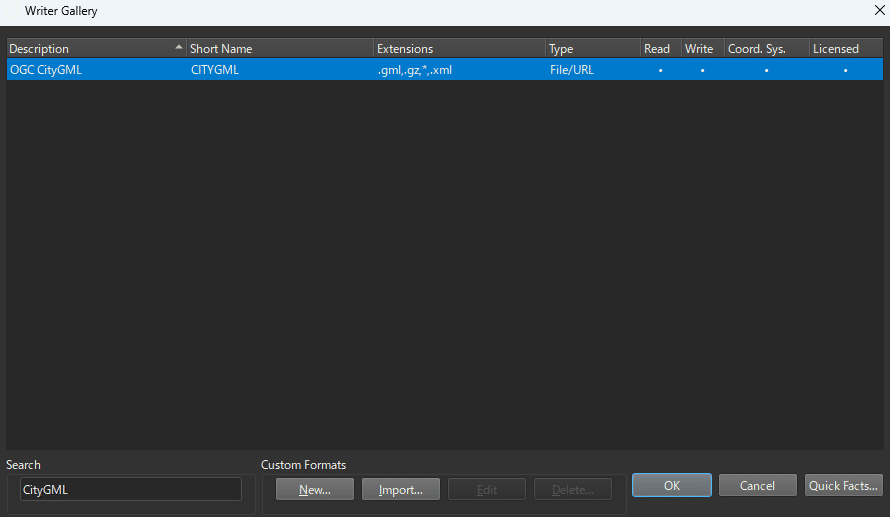

ライターのフォーマットには、プルダウンからOGC CityGMLを選択します。一覧に見当たらない場合は、More FormatsからCityGMLでサーチします。
フォーマットが決まったらOKボタンを押します。

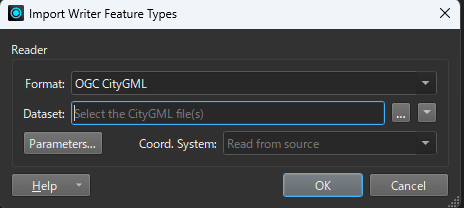

上記画面は、そのままOKを押すと

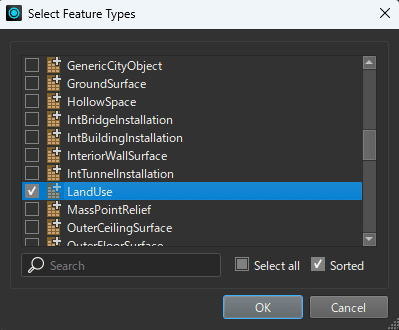

一旦、すべてのチェックを外して、LandUseのみチェックでOKを押すとライターが追加されます。

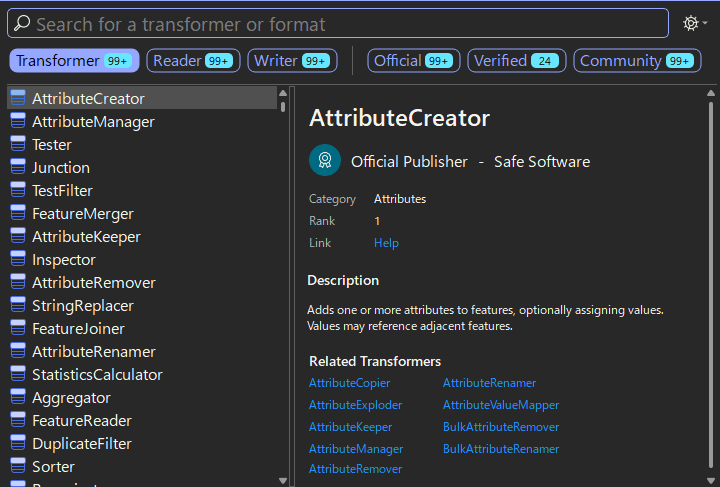

トランスフォーマー追加画面は、Transformerハイライトを外してサーチすると目的のものが出てきます。ダブルクリックで追加されます。
アノテーション、ブックマーク
追加したオブジェクトを選択し、右クリックからアタッチアノテーションで追加できます。
同様に右クリックからCreate Bookmarkでブックマークが追加されます。ブックマークは、磁石マークをクリックでオブジェクトに固定されます。
オブジェクトの三角マークから左ドラックでデータフローの線が繋がります。
線を右クリックして、ジャンクションを追加できます。
ジャンクションの三角マークから別のオブジェクトに接続できます。

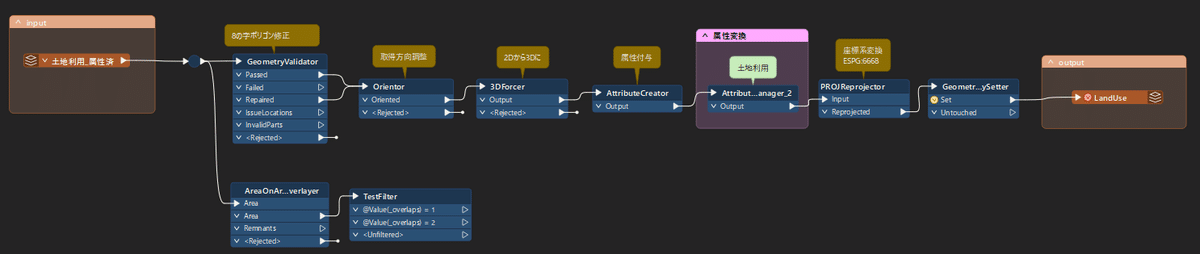

以上で、オブジェクトの追加とデータフローを作ることが出来ました。
トランスフォーマーのプロパティ設定
講習会で使ったワークスペースにトランスフォーマーのプロパティを参考に作成したトランスフォーマーを設定します。
今回は、講習会で配布されたワークスペースと同じものを作成してみました。FMEワークベンチの使い方が少し理解できましが、FMEには多くの機能があり、使い込むのは大変だと思いました。
