【Rhino】レイアウト設定
皆さん、Rhinoでレイアウトを作成したことはありますか？
実はArchicadなどのようにレイアウトを作成し、出力することができます。
（使用ソフト：Rhino7）
まず、レイアウトの作成方法は、ビュー＞レイアウト＞新規レイアウト
または、ビューポートタブの＋マーク＞新規レイアウト
サイズなどをそれぞれを設定し、OKします。
作成したレイアウトは、ビューをダブルクリックすることで通常時のビューポートのように操作ができます。
操作を終了するときは、ビューの外でもう一度ダブルクリックします。

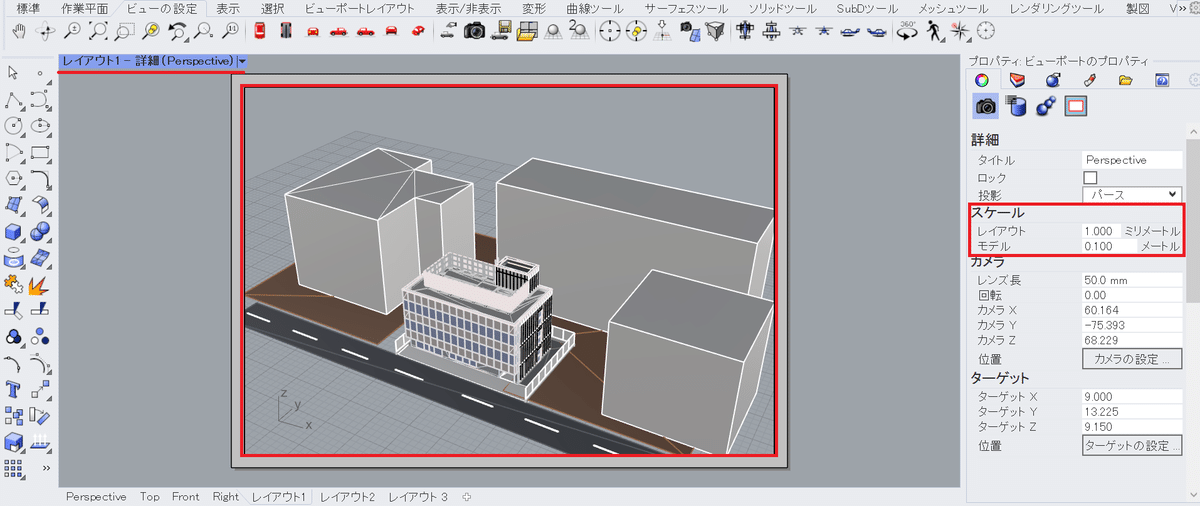

また、左上の部分でビューを選択、右のプロパティで縮尺などを指定することができます。
ビューをダブルクリック＞▼マーク＞ビューの設定＞ビューを選択
ビューポートのプロパティ＞スケール、で縮尺設定

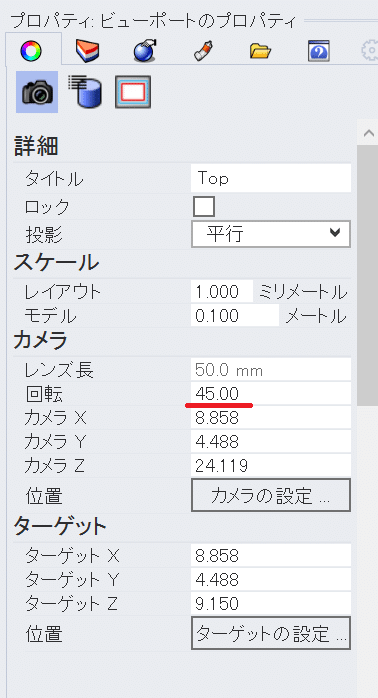

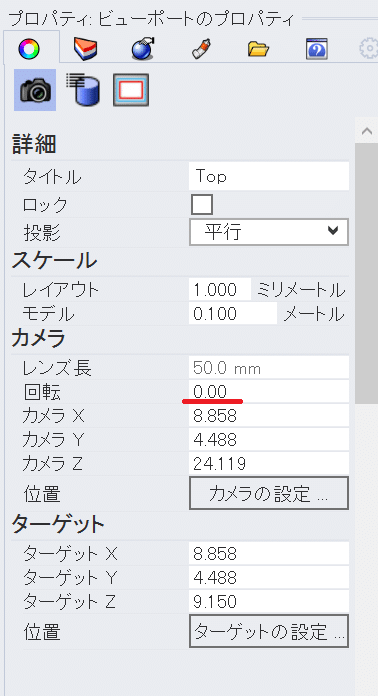

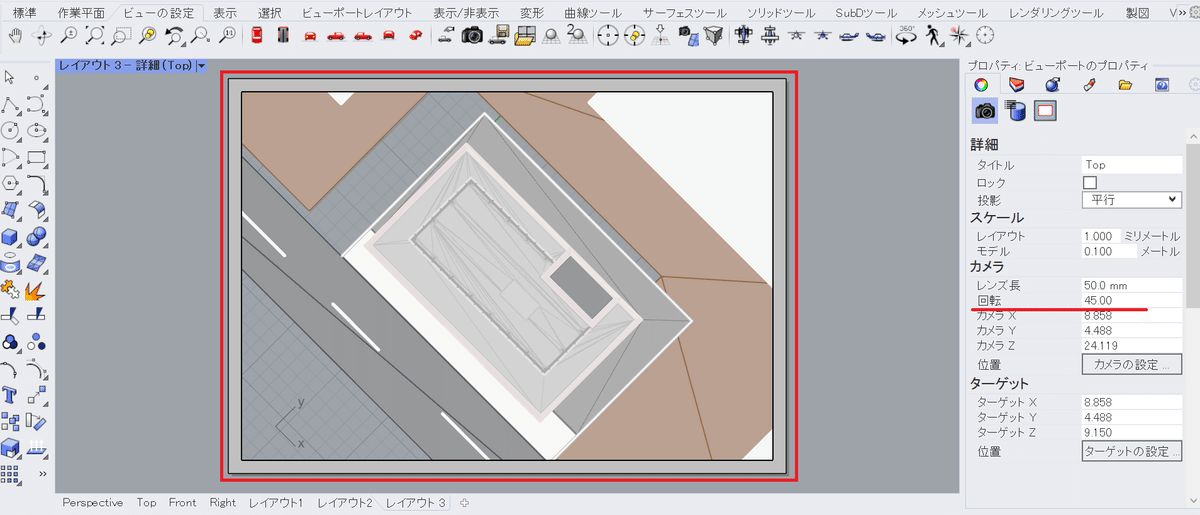

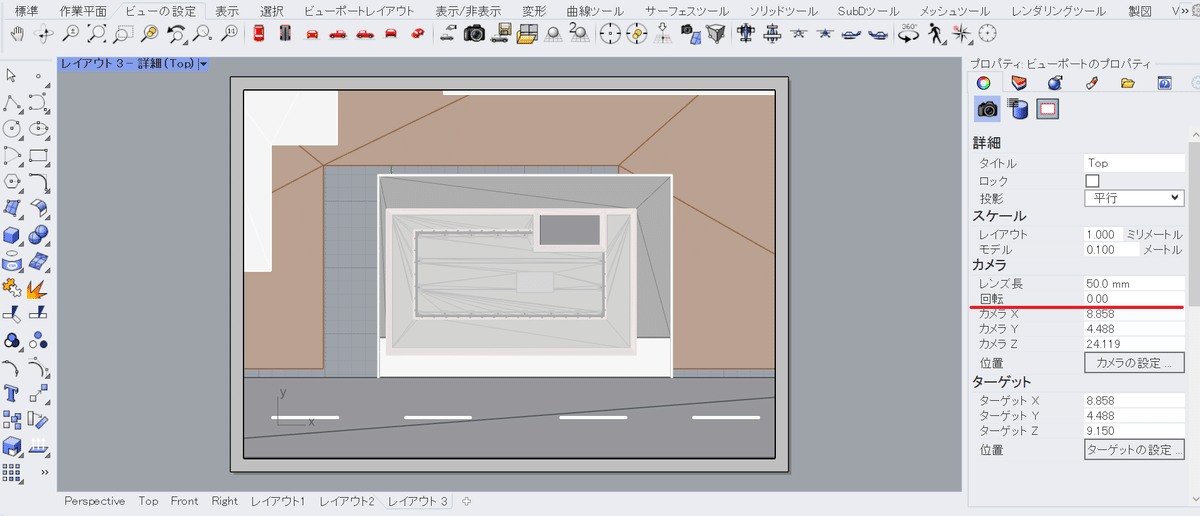

そして、プロパティではビュー自体を簡単に回転させることもできます。
もちろんプロパティだけでなく、レイヤーなども編集することができます。

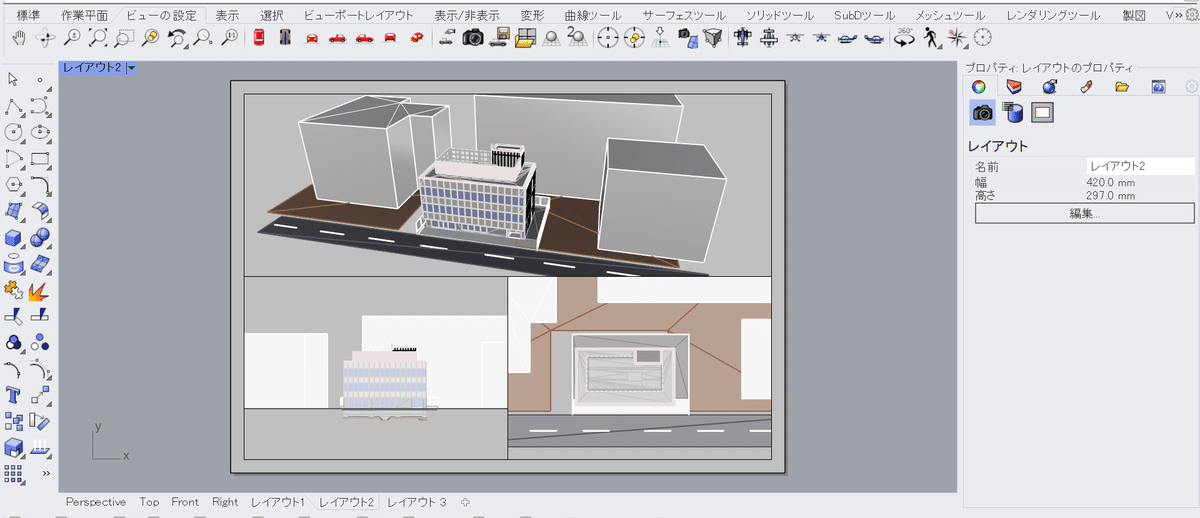

レイアウトを作成するときに、初期詳細ビュー数を「３」にすると
例えば上のようなレイアウトにでき、それぞれのビューを設定することができるので、縮尺の違うビューを並べることも可能です。

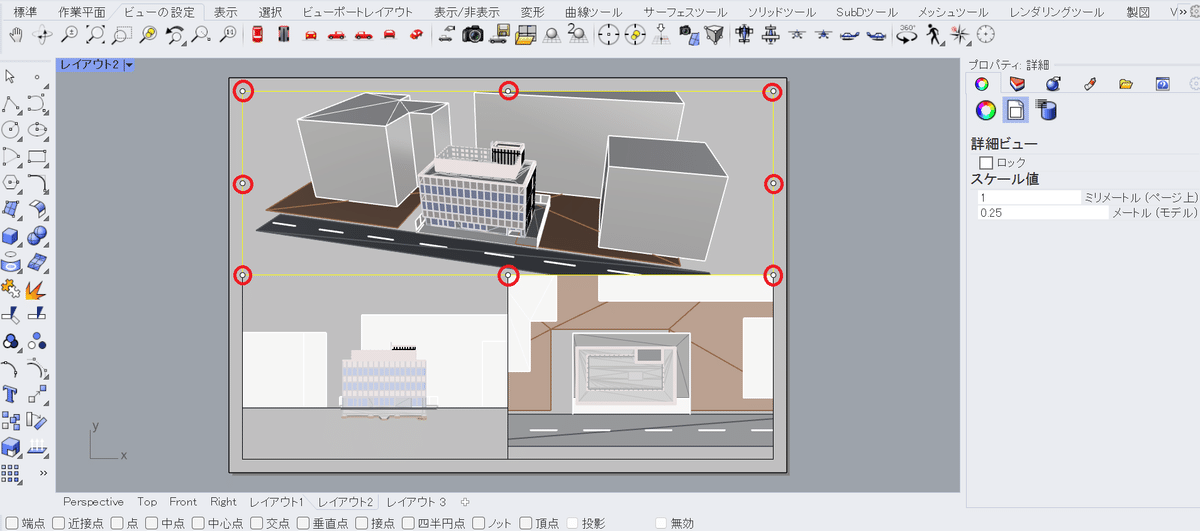

また、ビュー枠の制御点を移動させ、ビュー形状を変更させることもできます。
ビュー別にレイヤーのオンオフを設定したい場合、
レイアウトオン、というところでビューごとのレイヤーのオンオフを選択できます。
Rhinoのレイアウト設定する際にぜひ試してみてください。
