今回は「パラメトリックファミリ」についてご紹介します。
これを理解できるようになれば、ファミリのことはある程度理解できたと言っても過言ではありません。

Revitのファミリとパラメータの基本については以下の記事で解説をしていますので、併せてご覧ください。

パラメトリックファミリとは

パラメータによる形状の制御が可能なファミリを指します。
例えば、ドアファミリにおける幅パラメータの値を変更することで、サイズを大きくしたり小さくしたりすることができるようなモデルのことです。

パラメトリックにすることにより、1つのファミリに複数のタイプを持たせたり、インスタンスごとの調整が可能になります。

パラメトリックファミリの作り方（4ステップ）

一見難しそうに見えるパラメトリックファミリですが、実は非常に簡単です。以下の4つのステップだけなので、順番に解説します。

⒈ 参照面（参照線）を作成する
⒉ 作成した参照面（参照線）に寸法を作成する

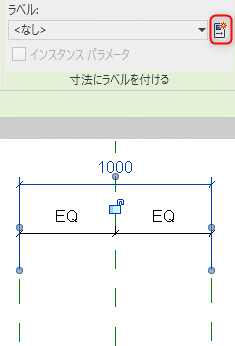

⒊ 作成した寸法にラベルを付ける

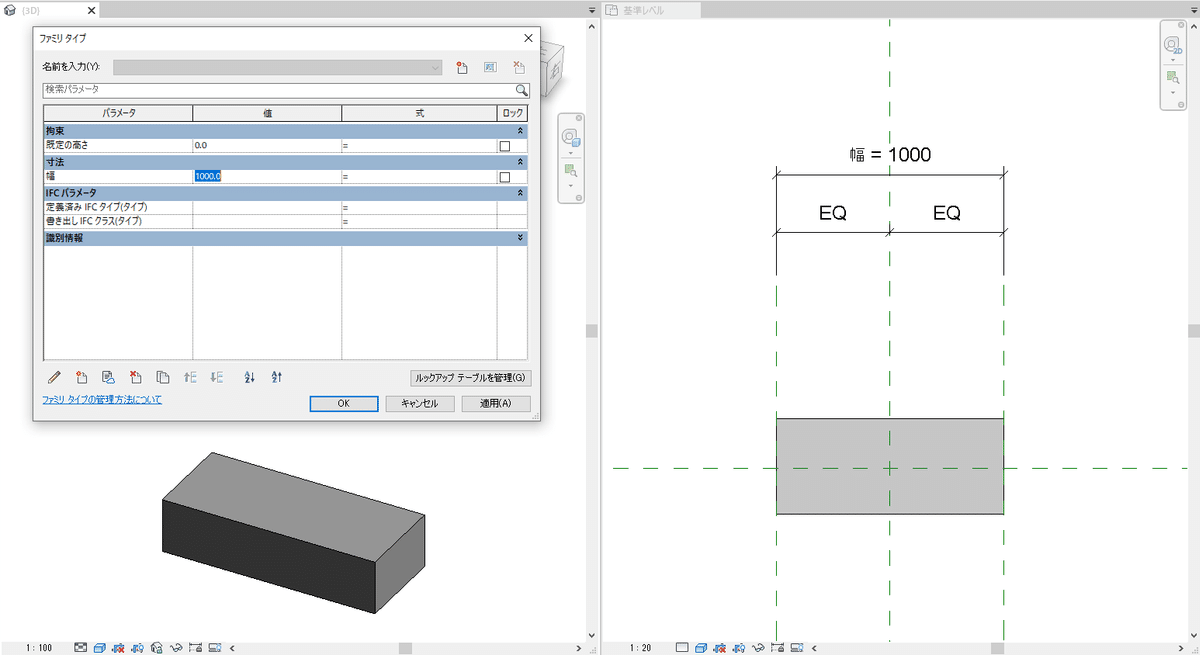

⒋ フォームを参照面（参照線）に拘束する

1.参照面（参照線）を作成する
モデルの形状を可変させるので、フォームに寸法を作成すると思いがちですが、実際は参照面または参照線に寸法を作成してパラメトリックファミリを作ります。

それぞれについてざっくりと説明すると以下のようになりますが、詳細はまた別の機会にご紹介します。

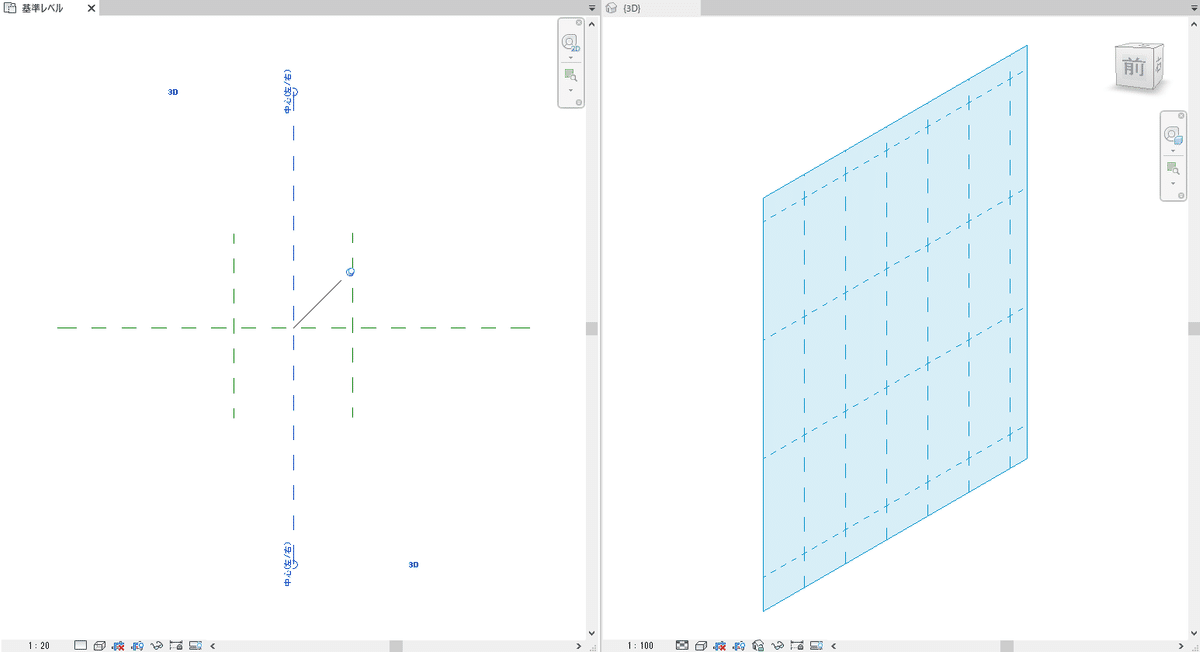

参照面：作業面として指定が可能な平面。直交する2Dビューでは線として可視化される。

参照線：始点・終点・水平・垂直に作業面を指定することができる線分

参照面や参照線が必要な理由は次の寸法の項で解説します。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

2.作成した参照面（参照線）に寸法を作成する
注釈タブに含まれる寸法コマンドを用いて、作成した参照面や参照線に寸法を作成します。

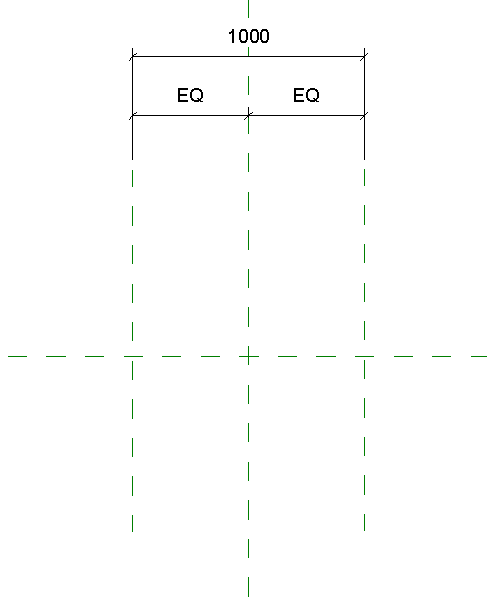

また、均等寸法(EQ)を利用すると中心から対称にサイズ変更をすることができるようになります。

ここで、なぜフォームではなく参照面や参照線に寸法を作成するかを解説します。
フォームは寸法が0になると要素自体が消滅し、寸法を維持できなくなります。それに対し、参照面や参照線はそれらが重なるだけで消滅せず0として寸法を維持できます。
複雑なファミリになればなるほど、このようなエラーが発生しやすくなるため、極力エラーが起きないように作成する必要があります。
