プレビューと印刷
（ここから本文）
サンプルは以下からダウンロードできます。
（5~11回まですべてのサンプル）
送りジョーの印刷ＰＧはかなり長いですし、複雑です。今回 ３項目だけを指定印字位置に印刷するプログラムをサンプルにしています。それでも、複雑ですので、サンプル１１をダウンロードして確認してみてください。
以下のように、３項目を指定にプリンタでプレビュー、印刷できるサンプルです。
ます、フォームにツールボックスの印刷からPrintDocumentとPrintPreviewDialogの２つをドラックしてください。名称は変更せずにそのままでＯＫです
フォームの下に 以下にように小さなアイコンが追加されればＯＫです
No.06 No.07で作成したように 文字と数値を入力できるように作成します。 プリンタ、給紙選択はConboBoxをドラックして追加します。
Ａ４縦の用紙に
届け先１は 横２０ｍｍ 縦３０ｍｍ
届け先１は 横２０ｍｍ 縦４５ｍｍ
代引額 は 横５５ｍｍ 縦６０ｍｍ
に印字するようにしています。
送りジョーソフトでは、用紙サイズＡ４やＢ４ ユーザーサイズ（インチ指定）で 各項目のフォント、フォントサイズ、フォント倍率、印字位置（横 縦）、右、左指定 などをＣＳＶに登録し、そのデータから印字するようになります。１１サンプルソフトでは、簡単に固定位置に印字するようにしています。

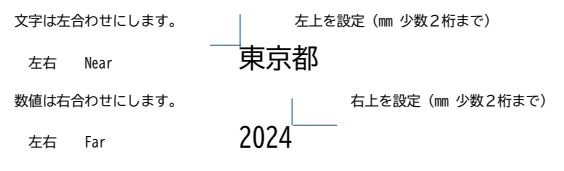

まず、印字位置は 以下のように
左合わせの場合 左上を指定します。
右合わせの場合 右上を指定します。 印刷位置は１/１００インチ
プリンタの印字位置の単位は インチになりますがわかりやすいようにｍｍで登録できるようにしています。
印刷位置に規定値は１/１００インチになります。
１インチ＝２５．４ｍｍ になります。
２０ｍｍの場合
２０÷０．２５４ ＝ ７８．７４
この値が位置になります。
１/１００インチですので０．７８７４ インチ（２０ｍｍ） になります。

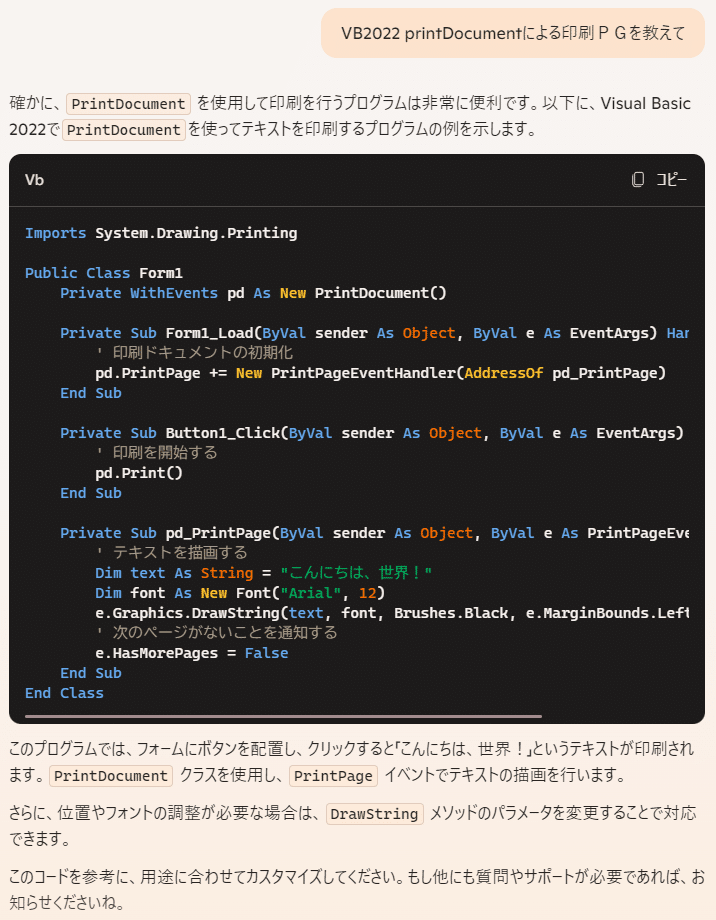

PrintDocument を使用して印刷するＰＧをcopilotに聞いてみると
この回答から、PrintDocumentのPrintPageに DrawStringで 文字、フォント、印字位置設定後 Printメソッドで 印字する手順のようですね。
これを、プレビューできるサンプルに書き換えするように、聞いてみると
何度も追加で、問い合わせできるので、わかるまで問い合わせしてみてください。
pd.Print() が previewDialog.ShowDialog() に変わっているだけですね。
PrintDocumentの部分は同じですね。

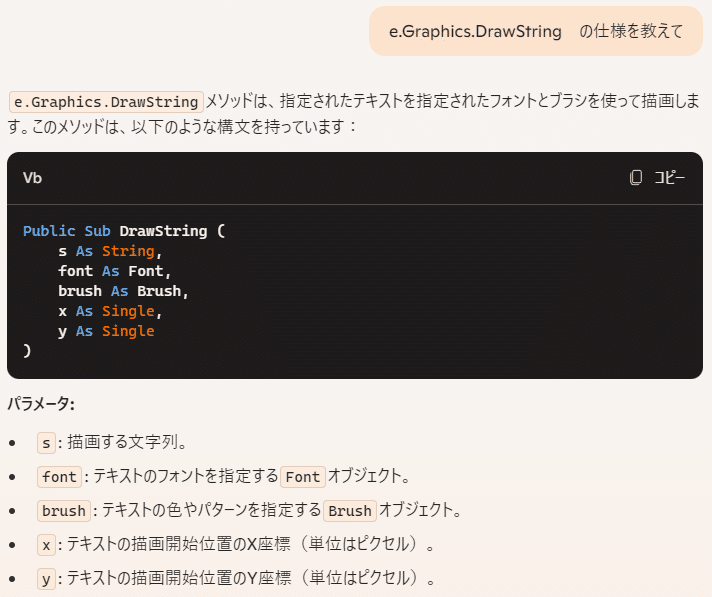

では、続いてcopilotに、DrawStringの仕様を聞いてみると

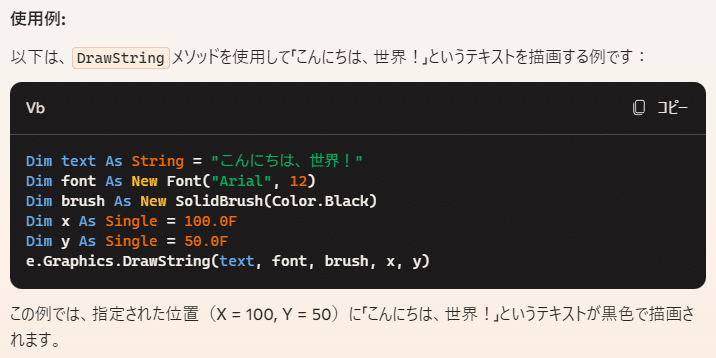

サンプルを見てみると、
e.Graphics.DrawString(text, font, brush, x, y)
brushとは何 これも聞いてみると
詳しく説明してくれます、文字だけなので 単一の色で問題ないですね。
このように、わからないものは、次々に質問すればＯＫです。覚える必要はないですね、質問の方法を覚えるだけです。
サンプル１１ PrintDocumentのPrintPage のＰＧが以下になります。
copilotのサンプルと違うのは、TranslateTransformで位置を移動後に
Graphics.DrawString でＸ，Ｙは ０にしています。
移動後にその位置で印字するようになります。
Ｘｍ、Ｙｍ は印字の補正値の計算になります。
プリンタの余白に補正値を加減算したものです。
TranslateTransformの移動は Ｘのみスケール（拡大縮小）も計算しています
CSng(positionX / 0.254) - Xm) * scale の部分です。
文字の縮尺がない（１倍）の場合は ここのscaleは必要はありません。
g.ScaleTransform(scaleX, scaleY)
scaleX 横は縮尺可能にしております。
ここを 0.8Fなどに変更して印字してみてください。
文字の幅が小さくなるのがわかると思います。
scaleY １固定
g.DrawString(Omei1.Text, New Font(FontName, FontSize), Brushes.Black, 0, 0, drawFormatL)
Omei1.Text 印字する文字列
New Font (FontName, FontSize) フォント指定
Brushes.Black ブラシは黒
０，０ 印字する位置（移動後に印字しているので０，０）
drawFormatL 左合わせ
'*********************************************************************************
'* 印刷
'*********************************************************************************
Private Sub PrintDocument1_PrintPage(ByVal sender As Object, ByVal e As System.
Drawing.Printing.PrintPageEventArgs) Handles PrintDocument1.PrintPage
Dim Xm As Single = PrintDocument1.DefaultPageSettings.HardMarginX - CSng(CInt(HoseiX.Text) / 0.254)
Dim Ym As Single = PrintDocument1.DefaultPageSettings.HardMarginY - CSng(CInt(HoseiY.Text) / 0.254)
Dim g As Graphics = e.Graphics
Dim drawFormatL As New StringFormat '左合わせ印字
drawFormatL.Alignment = StringAlignment.Near
Dim drawFormatR As New StringFormat '右合わせ印字
drawFormatR.Alignment = StringAlignment.Far
Dim scaleX As Single '横方向の倍率
Dim scaleY As Single = 1.0F '縦方向の倍率
Dim scale As Single '横方向の倍率(1/scaleX)
Dim FontName As String 'フォント名
Dim FontSize As Single 'フォントサイズ
Dim positionX As Single '横印字位置
Dim positionY As Single '縦印字位置
'届先1
scaleX = 1.0F 'Font横倍率
FontName = "ＭＳ ゴシック" 'フォント名
FontSize = 11.0F 'フォントサイズ
positionX = 20.0F '横印字位置mm
positionY = 30.0F '縦印字位置mm
g.ResetTransform() 'リセット
scale = CSng(1 / scaleX) '横方向の倍率(1/scaleX)
g.ScaleTransform(scaleX, scaleY)
g.TranslateTransform((CSng(positionX / 0.254) - Xm) * scale, CSng(positionY / 0.254) - Ym)
g.DrawString(Omei1.Text, New Font(FontName, FontSize), Brushes.Black, 0, 0, drawFormatL)
'届先2
scaleX = 1.0F 'Font横倍率
FontName = "ＭＳ ゴシック" 'フォント名
FontSize = 11.0F 'フォントサイズ
positionX = 20.0F '横印字位置mm
positionY = 45.0F '縦印字位置mm
g.ResetTransform() 'リセット
scale = CSng(1 / scaleX) '横方向の倍率(1/scaleX)
g.ScaleTransform(scaleX, scaleY)
g.TranslateTransform((CSng(positionX / 0.254) - Xm) * scale, CSng(positionY / 0.254) - Ym)
g.DrawString(Omei2.Text, New Font(FontName, FontSize), Brushes.Black, 0, 0, drawFormatL)
'代引額
'scaleX = 1.0F 'Font横倍率
FontName = "ＭＳ ゴシック" 'フォント名
FontSize = 11.0F 'フォントサイズ
positionX = 55.0F '横印字位置mm
positionY = 60.0F '縦印字位置mm
g.ResetTransform() 'リセット
If Daibiki.Text <> "0" Then
g.TranslateTransform(CSng(positionX / 0.254) - Xm, CSng(positionY / 0.254) - Ym)
g.DrawString(Daibiki.Text, New Font(FontName, FontSize), Brushes.Black, 0, 0, drawFormatR)
End If
drawFormatL.Dispose()
drawFormatR.Dispose()
g.Dispose()
End Sub
印刷実行する前に プリンタの設定が必要になります。
プリンタの設定をしないと エラーになります。
printerSettings.Copies = 1 '発行枚数をセット
printerSettings.PrinterName = PrinterSel.Text '印刷するプリンタを設定
PrintDocument1.PrinterSettings = printerSettings セット
PrintDocument1.DocumentName = "テスト印刷" 'ドキュメント名の設定
PrintDocument1.DefaultPageSettings.PaperSize 用紙サイズ
PrintDocument1.DefaultPageSettings.Landscape 用紙の向き
プリンタと用紙サイズを指定後
PrintDocument1.Print() 印刷
PrintPreviewDialog1.ShowDialog() プレビュー
できるようになります。
'*********************************************************************************
'* 印刷 プレビュー
'*********************************************************************************
Private Sub PrnJ()
Dim printerSettings As New PrinterSettings()
'プリンタ名が空白の場合 デフォルトプリンタをセットする
If PrinterSel.Text = "" Then
Dim pd As New System.Drawing.Printing.PageSettings
PrinterSel.Text = pd.PrinterSettings.PrinterName
End If
printerSettings.Copies = 1 '発行枚数をセット
printerSettings.PrinterName = PrinterSel.Text '印刷するプリンタを設定
PrintDocument1.PrinterSettings = printerSettings
PrintDocument1.DocumentName = "テスト印刷" 'ドキュメント名の設定
Call PrintSizeSet("A4", False, 0, 0) '用紙サイズと向きの設定
If PfPrev = False Then '印刷
PrintDocument1.Print()
Else 'プレビュー
PrintPreviewDialog1.Document = PrintDocument1
PrintPreviewDialog1.Size = New Size(800, 900)
PrintPreviewDialog1.PrintPreviewControl.Zoom = 1.0
PrintPreviewDialog1.ShowDialog()
End If
End Sub
１1 プレビューと印刷はこれで終了です。
印刷ＰＧは少し複雑です、サンプル１１をダウンロードして確認し
してみてください。
