vvvv入門の2回目です。
前回の記事はこちら。

シーンにオブジェクトを追加する

前回のパッチを少し修正していろんなプリミティブな3Dオブジェクトを置いてみます。

RootSceneノードには子要素を設定するピンが複数あります。こちらにBoxを置いてみます。

するとこのような見た目になりました。Boxは置かれましたが…おっと、ライトがないので真っ黒です。

そこでSkyboxLightノードというものを置いてみます。ただし、RootSceneノードにはもう子要素を繋ぐピンがありません。
実はノードによってはピンの数を増減させることができます。ピンの数を増やすにはRootSceneノードを選択してCtrl++を押します。
するとChild3ピンが現れるのでそこにSkyboxLightノードを繋ぎます。

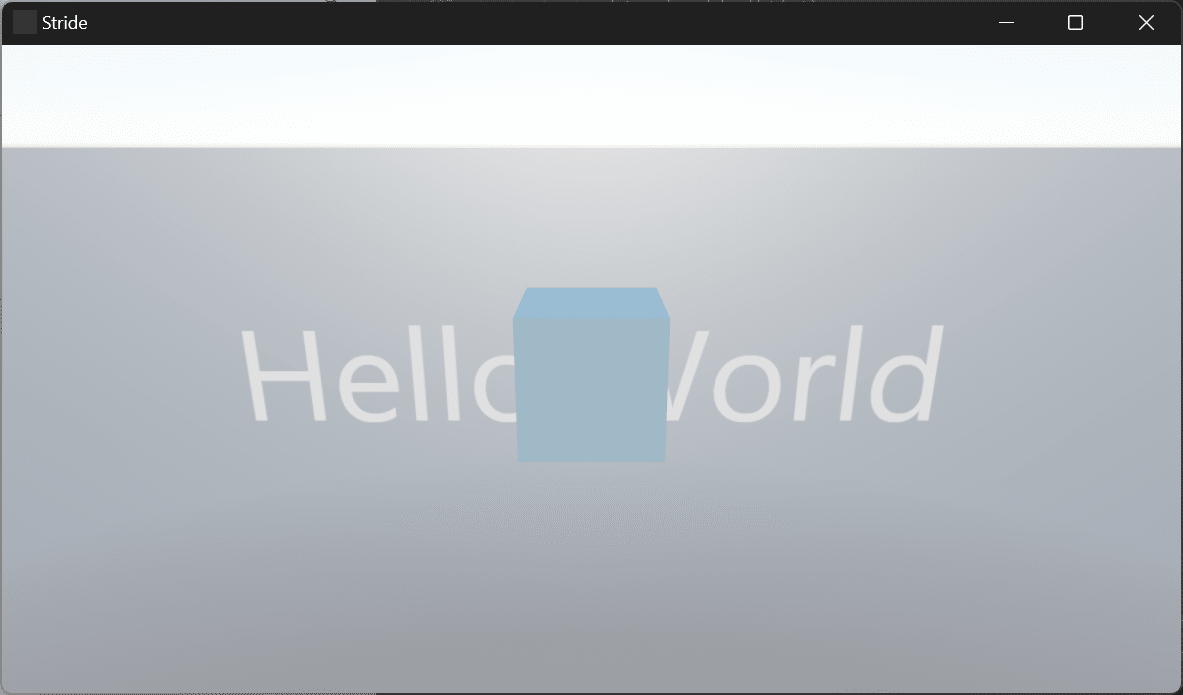

レンダリング結果はこのようになりました。

ちなみにピンの数を減らすにはCtrl+-です。
キーボードショートカットの詳細はこちらにまとまっています。

シーンに配置するオブジェクトはこの様にGroupノードでまとめることもできます。GroupノードのChildピンも増減できます。

オブジェクトをアニメーションさせる

追加したBoxに動きをつけてみましょう。
ここでは簡単のため、その場で回転するだけにします。
Rotateノード、Vector(Join)ノード、LFOノードを使用してこの様にBoxノードに繋げます。

vvvvでは(betaの時代から)何かをアニメーションさせる際にはその動力源としてLFOノードを良く使用します。(LFOはLow Frequency Oscillatorの略。)

また、Vector3やRGBAといったデータの一要素(今回の場合はVector3のY軸)だけに何か変更を加えたりする場合に、Split系のノードで要素に分けて、何か変更を加えた後にJoin系のノードまた元のデータ型に戻すというのも大変よく使うイディオムなので覚えておきます。

さらにオブジェクトを追加する

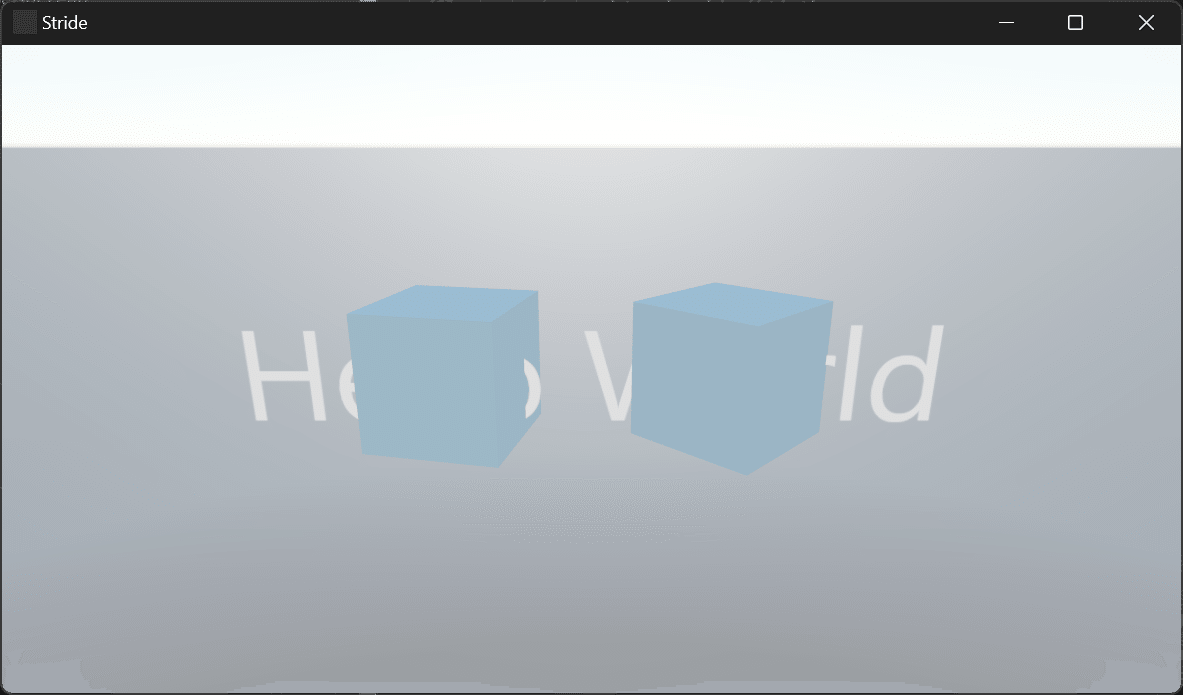

Boxを増やしてシーンをにぎやかにしてみます。
Boxの位置が重なってしまうのでTranslateノードを追加して位置をずらしています。
新しく作ったBoxノードはGroupノードのChild3に繋ぎます。(ピンを増やすのをお忘れなく。)

Operationで処理を共通化

ここでプログラマー気質の方なら既に気になっているかと思いますが、同じ様なノード構成が2つ出てきました。
同じ様な処理なら共通化できないのでしょうか。
プログラムで共通処理を再利用可能にするには関数にまとめたりしますが、vvvvではOperationというものが関数に当たります。
Opeationを定義するには以下の様にします。

まず、ノードブラウザーでOperationを探してクリックします。

すると、Operation定義用のRegionが配置されます。
vvvvではこの様なパッチの他の領域と隔てられた領域のことをRegionと呼びます。

Operationと書かれている部分をダブルクリックすると任意の名前を付けることができます。ここではMoveとしました。

OperationにはInputとOutputを設けることができます。
それぞれノードブラウザーでInput/Outputで検索すると見つかるはずです。
位置指定とY軸の回転角度をInputで受けて移動/回転させた結果をOutputにしています。
Regionにノードを出し入れするにはCtrlを押しながらノードをドラッグします。

これでOperationの定義が終わりました。
このOperationを使用するには、ノードブラウザーでOperationを検索します。
この場合、Main > Moveにあるはずです。Operationを定義したのがMain(最上位のパッチ)の中だからです。

Moveノードにはちゃんと定義した通り、PositionとRotateYのInputピンと処理結果のOutputピンが備わっています。
Moveノードで先ほどのBoxの移動処理を置き換えると、この様にコンパクトになりました。

コンパクトになったもののまだ似たようなノードが2組並んでしまっています。
LFOノードやBoxノードまで含めてOperationにまとめられないの? と思うかもしれません。実際にやってみるとこの様に警告が表示され、うまく動きません。

実はOperationは状態を保持することができません。状態を保持することができないとはどういうことかというと、わかりやすいのはLFOノードです。
LFOノードはリアルタイムで刻々と変化する数値を保持しています。
Operationの警告文にもあるように、Operationノードは実行されるたびに初期化されるので、LFOノードの数値がその度にリセットされてしまい正常に機能しません。
詳しくはOperationのリファレンスを参照してください。

この様な制約のため、Operationはちょっとした便利関数みたいな用途で使用するのが良いかと思います。
