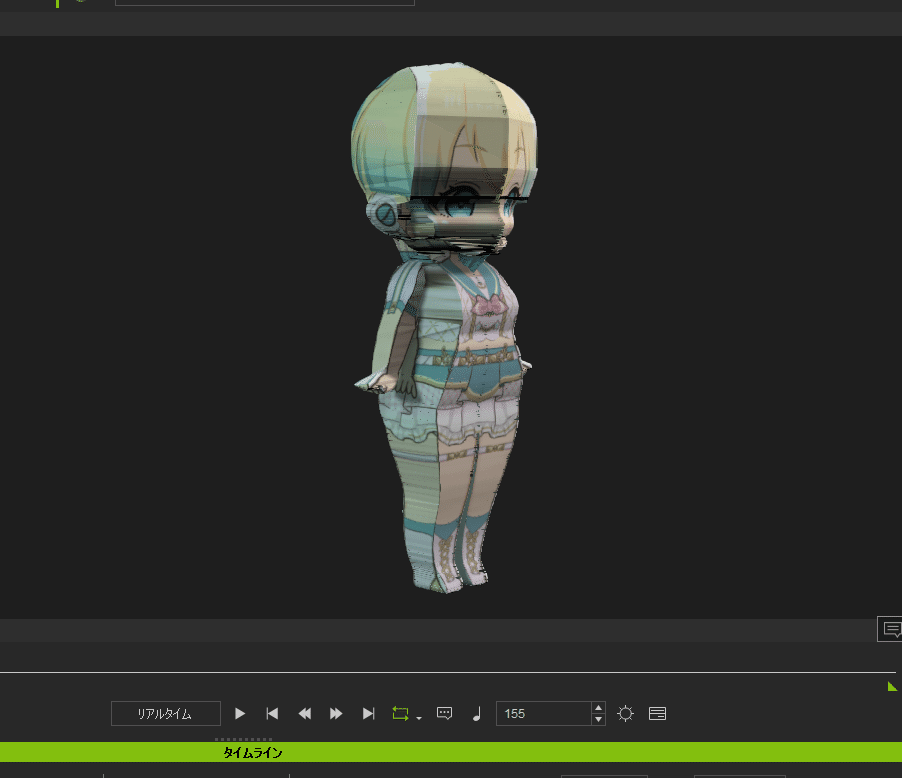

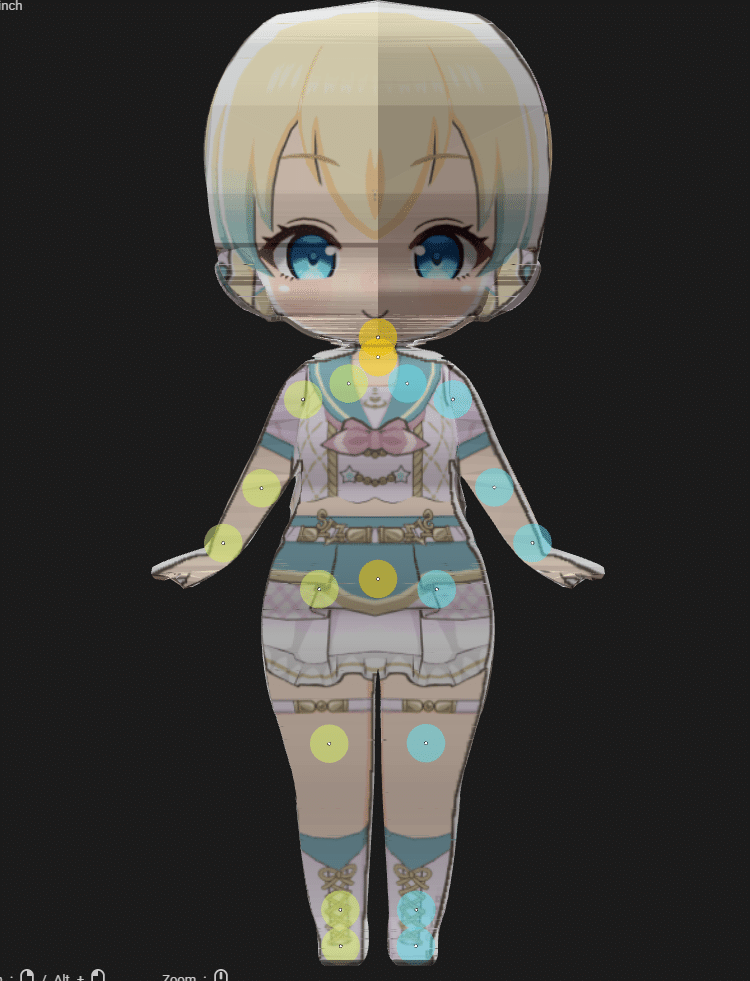

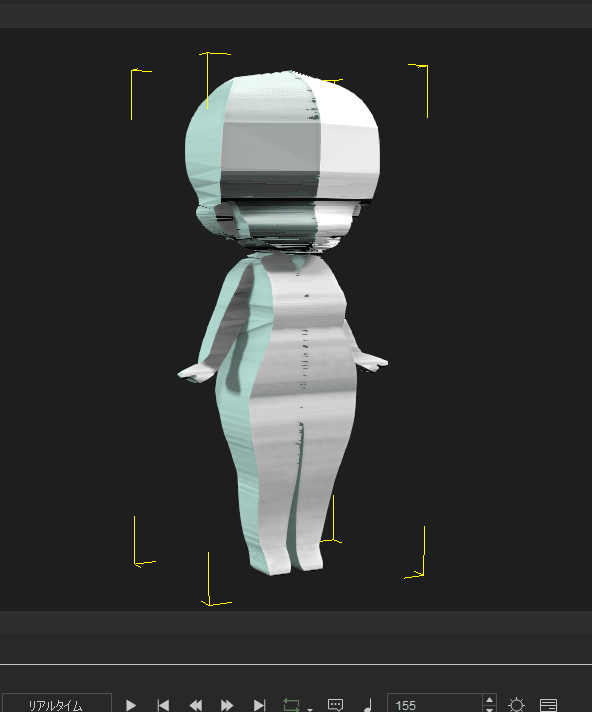

Blenderで最低ポリトレス人形を作る

ききよ

2025年1月31日 23:58

自分用メモです。

立方体にテクスチャを貼って、そこにSVGを合わせてナイフ投影で切って
頂点を削除して削っていく作り方です。

スクショから画像加工

バリはなるべく無くして、枠は気持ち太目にしておく。

人型であればいいので、ツインテやフリル、
背景などを削除編集。
また左右対称がいいので半分で反転したものをつけた。

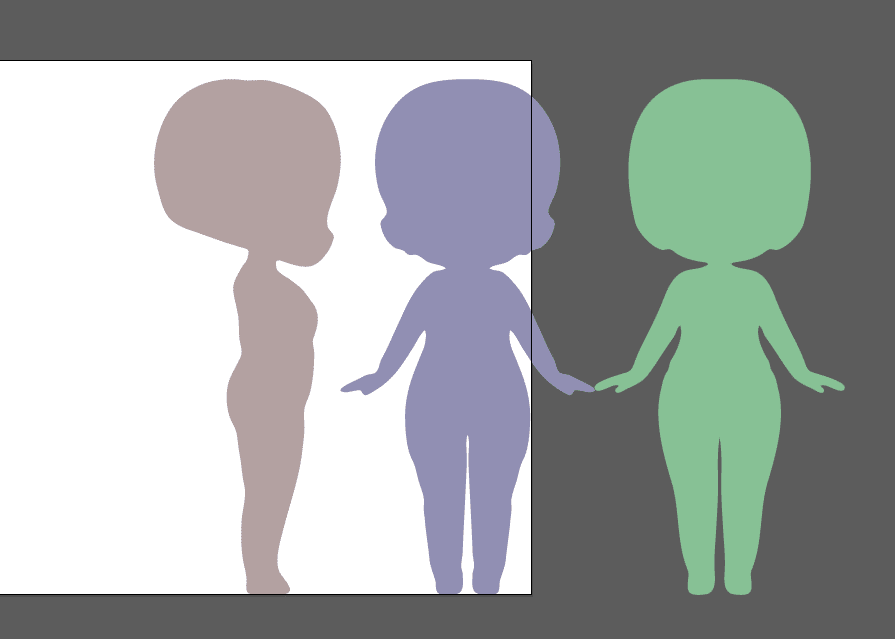

SVGにする

イラレで外枠でSVG。
シルエットから拡張。

パス化したあとも左右均等が都合がいいので
半分に
パスファインダーで刈込み。
反転して合体して作る。

このパスの頂点がBlenderでも反映されるので、
・なるべく少なく
・なめらかに
・大本から大きく変わりすぎない

を意識して形を作る。

これらの元の画像3枚+SVG3つを同サイズの正方形で出力する。
(今回は800px*800px)解像度は72dpi

SVG(別名保存)するときは、余計なオブジェクトを全て削除してから変換。

場合によっては複合パスになっている場合があるので、
全体を選択して合体させておく。

ここからBlender

テクスチャを貼る

立方体を作る

オブジェクトモードで「追加」
あるいは、Shift+Aで
メッシュ>立方体

空のマテリアルを必要ぶん新規作成

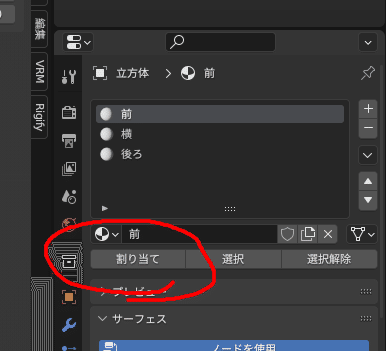

UV展開して、マテリアルに「割り当て」

まず、テンキー1(-Y)が正面。今回はさらに-XとYにテクスチャを貼る。

オブジェクトモードでテンキー1で正面に。
立方体を選択して編集モードに。
文字キーの3で面選択モードで-Y側の面を選択(またはドラッグで全体を囲う)
Uで「ビューから投影」を押した直後に、作成したマテリアルの1つを選択、

選択した面がそのマテリアルの扱う範囲として設定されました。
何も変化が起きませんが水面下でそうなってます。

同じように-X側とY側もマテリアルに割り当てます。

Shadingでテクスチャを貼る

編集モードのまま、上部タブの「Shading」エディタに切り替え。

横タブのマテリアルから、作成したマテリアルのいずれかを選択。

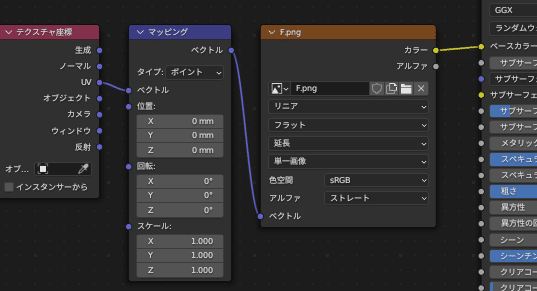

プリンシプルBSDFのノードを選択した状態でctrl+T。
主要ノードが自動作成されるので以下に変更。

・画像テクスチャを「開く」からマテリアルに設定した方向に適した画像を呼び出し
・画像テクスチャの設定を「リニア」「ボックス」「延長」「単一画像」
・テクスチャ座標の出力を「UV」から「生成」に切り替え

これをマテリアルを切り替えて全て同じことを行います。
ノードはコピペができるので、コピーしてマテリアルを切り替えて貼付け。

画像の形を正方形にしたのはこれが自動で適した箇所に配置されるから。

立方体大本のUVが残っているので設定した3つのマテリアル箇所以外も
正面のテクスチャに対応して自動貼り付けになってます。
(多分)法線の向きがマテリアルの上下になるので、
「ビューから投影」でUVを作成しました。

もしマテリアルの調整をしたい場合はUV Edithingエディタから
右画面で面を選択して、左画面でテクスチャを移動したり拡大小して位置を調整できます。

上のノードの設定だと、頂点を移動させてもマテリアルは元のままを維持します。

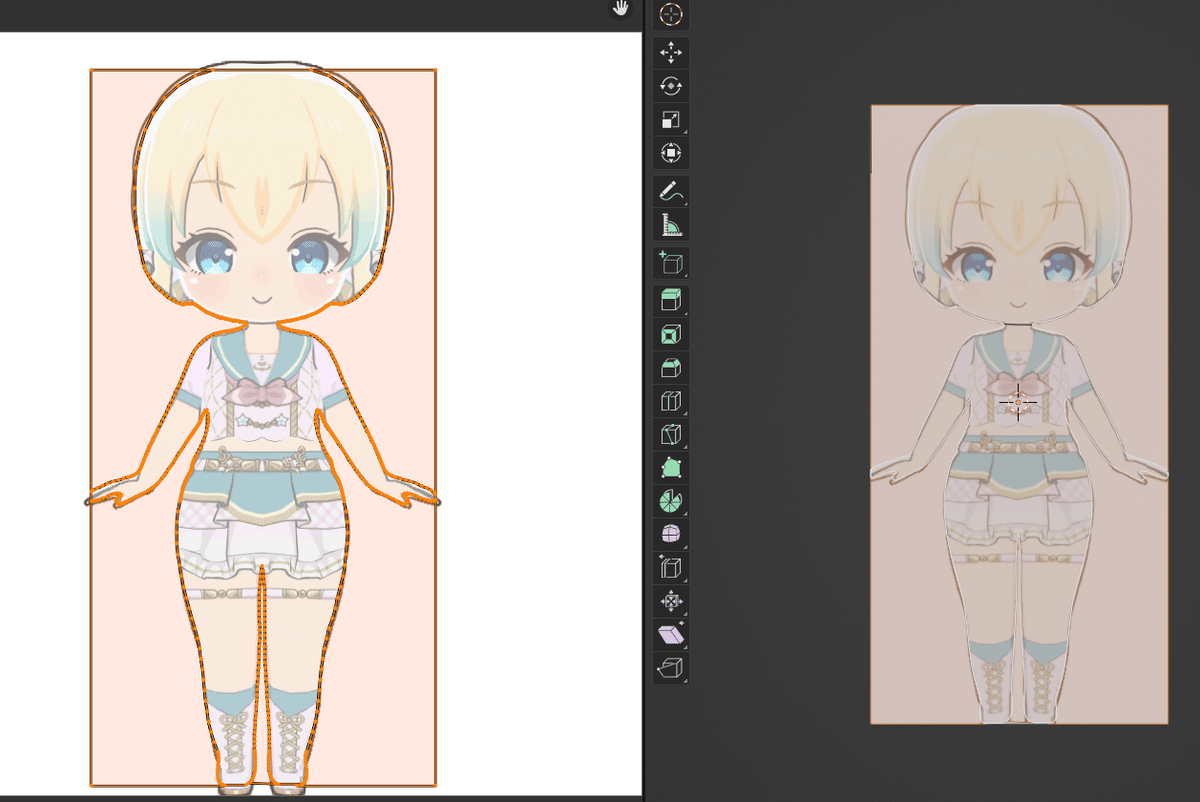

立方体の変形

この項目は一発勝負のため、ここで保存推奨。

追記(25/02/01)
================

頂点を動かしてもテクスチャが変化しないように、
右上のオプション > 「面の属性を修正」　に☑

これで頂点移動させてもオブジェクトモードに移行しても
変形せずにテクスチャが表示できます。

================

オブジェクトモードにするとマテリアルが変形して固定されるので、
編集モードのまま行う。

平行投影(テンキー5)に変更。場合により切り替える。
Shadingエディタの上画面をワイヤーフレームに変更(Zか右上ボタン)
文字キー1で頂点選択モードにして、1面の4点を選択。
マテリアルプレビューに戻る(Zか右上ボタン)
G+(XorYorZ)で頂点らをマテリアルのキャラ線ギリギリまで移動

これをテクスチャを貼った全てでギリギリまで正方形を変形させる。
キャラの主線に思いっきり食い込むぐらい。

この頂点の移動は、垂直水平にのみ移動するように意識します。

SVGの準備

オブジェクトモードへ。Layoutエディターにタブを切り替え。

SVGをインポート。立方体の1/1000ぐらいの大きさで読み込まれるので、
読み込んだらスケールを1000倍にします。
ctrl+Aからスケールを適応させておきます。

原点が正方形にした画像の左下を基準にしてあるので、原点をSVGごとの重心に移動させます。

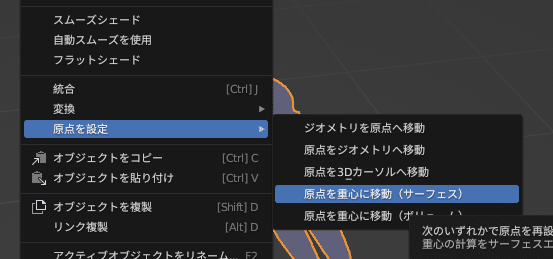

SVGらをシーンコレクションで選択した状態で画面上で右クリック

原点を合わせた方がやりやすいので、
オブジェクト>スナップ(Shift+S) > 「選択物->カーソル」を選択

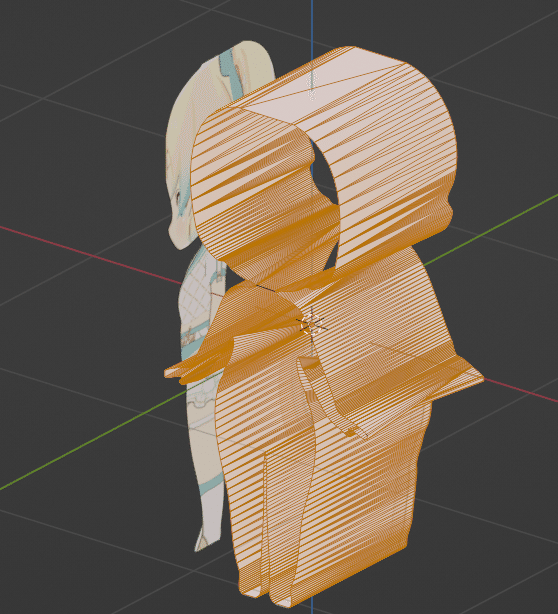

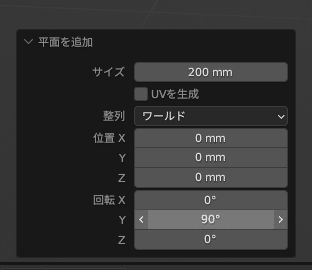

回転のXを90度。横はさらにZを-90度。
SVGのサイズを調整。

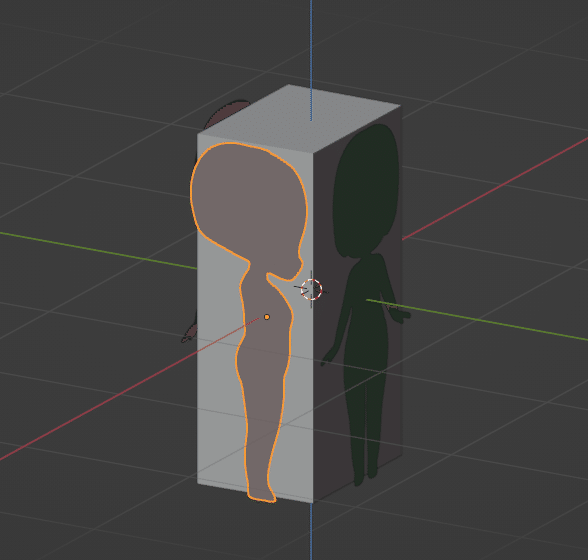

それぞれの面の角度に合わせてナイフ投影がやりやすい位置に移動させる。

SVG、正方形の順に選択して、編集モード。

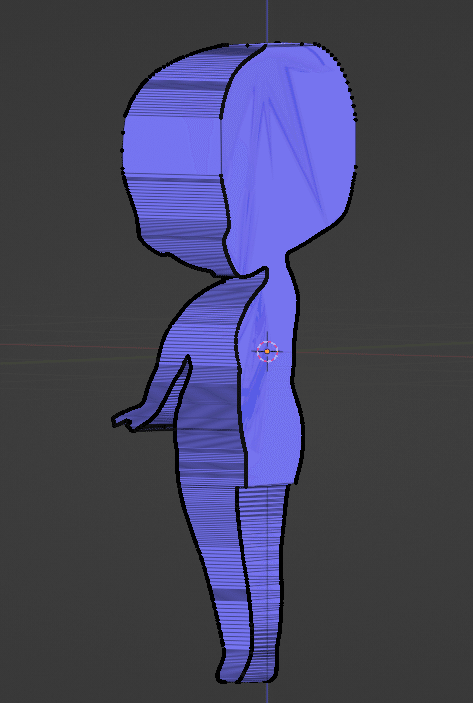

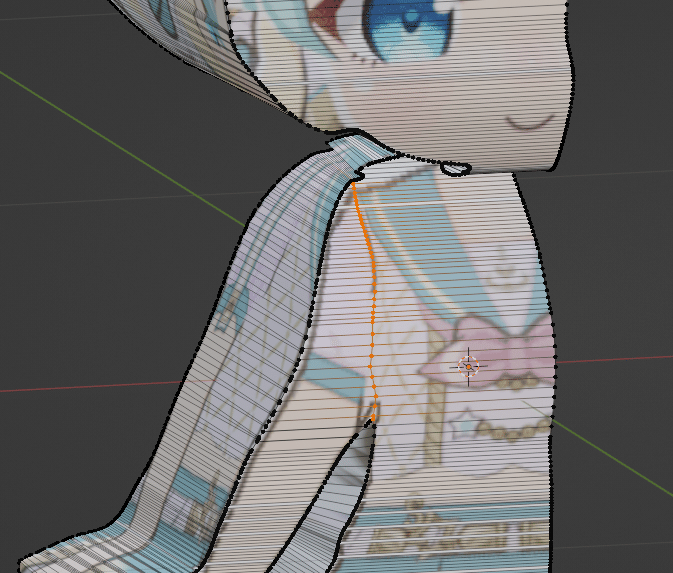

メッシュ>ナイフ投影　で投影する。
オプションの透過カットは行わない。

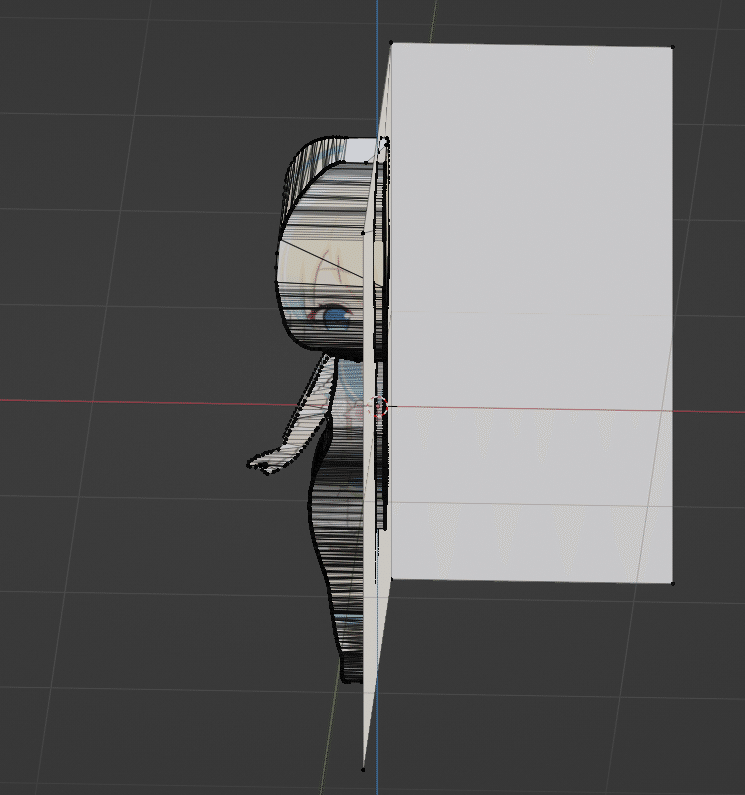

ナイフ投影はカメラを向けている方向で切られるので、テンキーの1、3、7、9を使って適切な角度で行う。

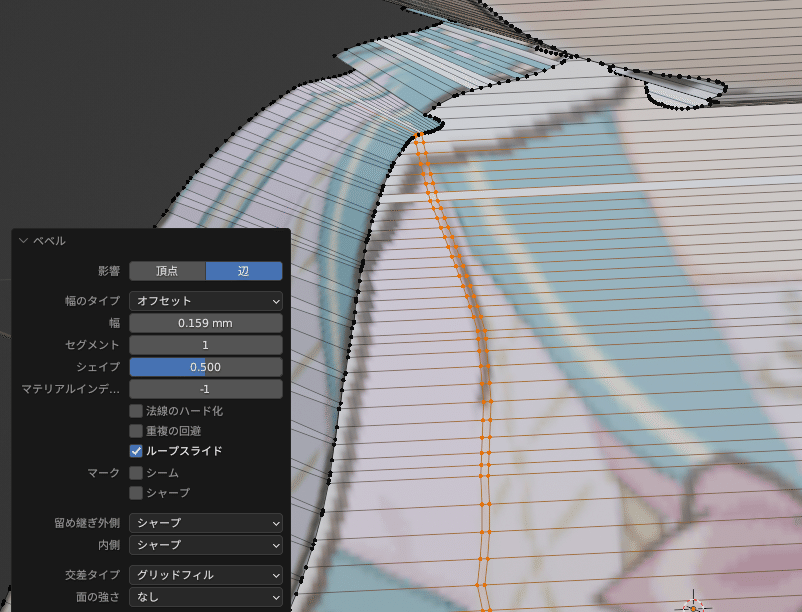

三面終わったらSVGは用済みなので非表示か削除する。
適切に切りだせてない可能性もあるので非表示が推奨。

テクスチャの再貼り付け

UV展開して、マテリアルに「割り当て」項目
と同じく、変形した正方形だったものでもう一度UV展開。
Layoutエディターに切り替え。
オブジェクトモードで選択、編集モードに変更。
文字キー3で面選択モード。
テンキー1で正面を向けたらドラッグして正面の面を選択。
Aで前面選択、Uで「リセット」。
Uで「ビューから投影」、マテリアルの対応するマテリアルに割り当て。

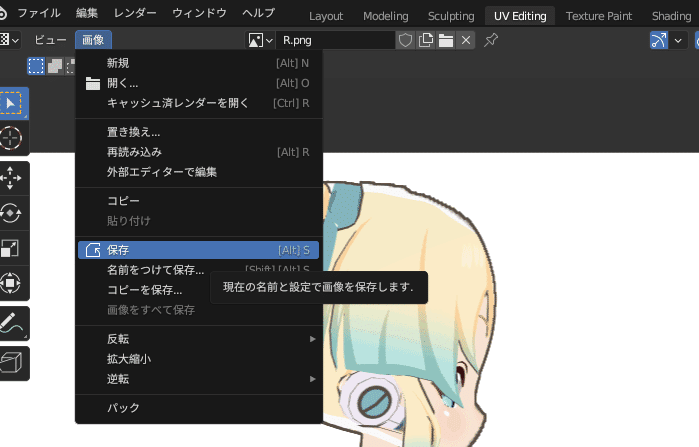

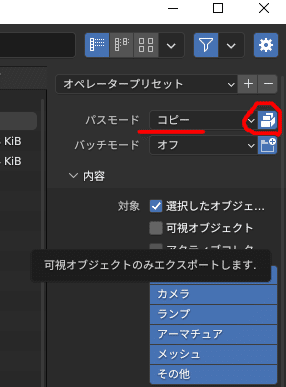

上部タブからUV Editing エディターに切り替え。
